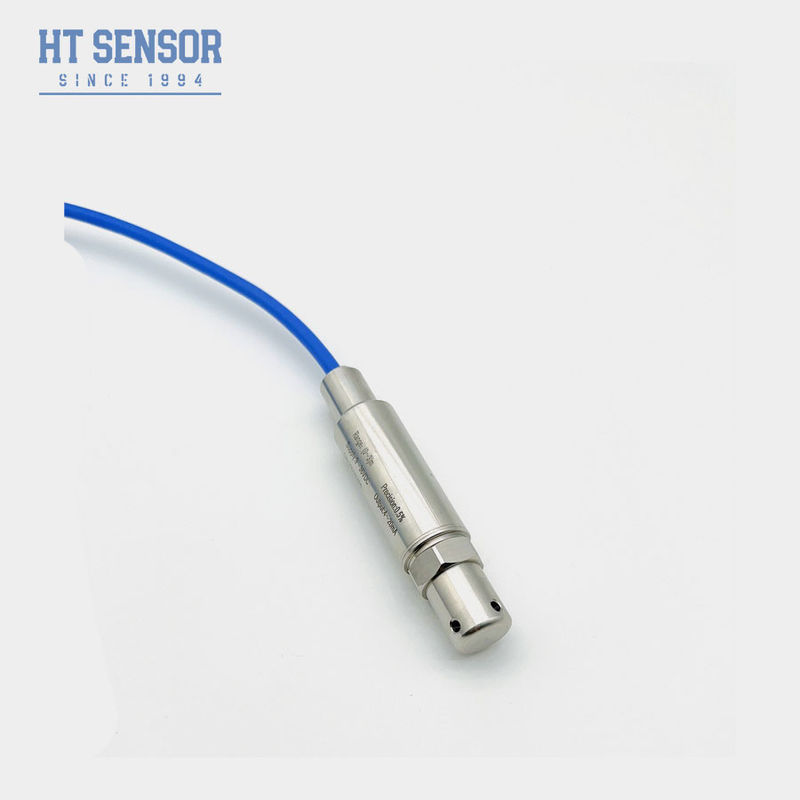

IP68 جهاز تحويل ضغط المياه 4-20ma جهاز تحليل الضغط لقياس مستوى المياه
Product Details
| رقم الطراز: | BH93420-II | شكل الإخراج: | 4-20mA أو RS485 |
|---|---|---|---|
| تصنيف IP: | IP68 | مخصصة: | غير مخصص |
| دقة: | 0.25%، 0.3%، 0.5% | مادة الحجاب الحاجز: | 316L من الفولاذ القاسي |
| الوزن الصافي: | 0.6 كجم | حزمة النقل: | علبة |
| الأصل: | شان شي | الرمز السريع: | 90261000 |
| القدرة على العرض: | 1000-3000 | نوع التثبيت: | نوع غاطسة |
| نوع إشارة الخرج: | 4-20mA أو RS485 | عملية الإنتاج: | مستشعر السيليكون المنتشر |
| نوع المسبار: | نوع المسبار | التخصيص: | متاح -- طلب مخصص |
| إبراز |
BH93420-II جهاز استشعار ضغط المياه,مستشعر ضغط المياه 4-20ma,جهاز استشعار الضغط 4-20ma لقياس مستوى المياه,Water Pressure Transducer Sensor 4-20ma,4-20ma Pressure Sensor To Measure Water Level |
||
Product Description

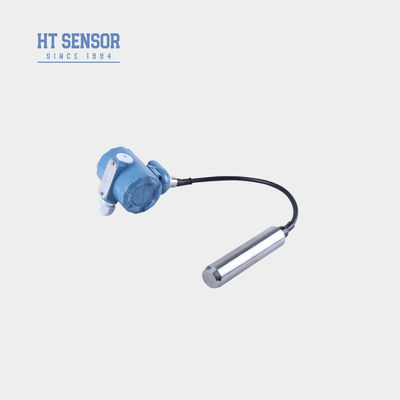

BH93420-II 4-20MA جهاز نقل مستوى المياه
بهـ93420الثانيWأتر مستوىTمُرسِلُ الفدية
إدخال جهاز إرسال مستوى المياه:
جهاز إرسال مستوى المياه BH93420-IIهي معدات قياس مستوى متقدمة تستخدم مستشعر السيليكون المنتشر عالي الدقة لقياس ارتفاع أو ضغط السائل بدقةيستخدم جهاز نشر عالي الدقةجهاز استشعار الضغط الاصطناعي من السيليكون كعنصر قياس للإشارة.إشارة الميلي فولت التي تم الحصول عليها من قياس الضغط الساكن ، والتي هي مباشرةمتناسبة مع ارتفاع السائل، يتم تحويلها إلى إشارة خروجا قياسيةمن خلال دوائر التضخيم. من خلال إنشاء علاقة خطية بينإشارة الخروج وارتفاع السائل، فإنه يتيح قياس دقيقمستوى السائل
خصائص المنتج من جهاز نقل مستوى المياه:
1تصميم النوع المنقسم، مما يسهل التوصيل والمعايرة في الموقع
2شاشة LED أو LCD
3تصنيف مقاومة للانفجار ExiaIICT6
4حماية عالية: IP68
5.PE ، PU. PTFT
تطبيقات جهاز نقل مستوى المياه:
1متوافق مع 316LSS، السوائل غير التآكل
2مراقبة مستويات المياه في تطبيقات مختلفة مثل مياه الصرف الصحي والمياه الصناعية والبلدية وخزانات المياه والآبار والأنهار ومياه البحر والبحيرات ، الخ
3قياس مستويات الوقود في ديزل وخزانات الوقود
4. إنه كذلكتستخدم على نطاق واسع في المواد الكيميائية والنفط والطاقة ومعالجة المياه وغيرها من المجالات ، وتوفر حلًا موثوقًا لقياس مستوى السائل للإنتاج الصناعي
| معايير الأداء | |
| نطاق القياس | 0~10m...400mH2O |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 2 X من النطاق المسمى |
| الدقة @ 25oC | ±0.5٪ (عادة) ±0.1٪ (كحد أقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.15٪ F.S / سنة (حد أقصى.) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 1.5% F.S. ((النموذجية) ± 2% F.S. (الحد الأقصى) |
| الانحراف الحراري على نطاق كامل | ± 1.5% F.S ((نوع) ± 2% F.S (ماكس.) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m ،0-2m) ؛ 0-70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | الألومنيوم المصبوب، 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | آمنة في جوهرها |
| تصنيف الحماية | IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.1 كجم (بدون الكابل) |
| مواد الكابلات | كابل البولي إيثيلين، البولي يوريثان، PTFE |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 15 ~ 30VDC | 2/3/4 سلك |
| بروتوكول الاتصال RS485 | 4 سلك |
|
نصائح الطلب: |
1يرجى التأكد من أن الوسط المقاس متوافق مع الأجزاء التي تتلامس مع المنتج.
2يجب تحديد كثافة الوسط المقاس.
3لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،من فضلكم أخبروا شركتنا وتحددوا في الطلب.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5عندما تكون مجهزة برأس شاشة LED أو LCD ، يجب ألا يكون فولتاج إمدادات الطاقة في جهاز الإرسال أقل من 15VDC.
6.يجب أن يكون وضع التثبيت معقولًا، ويتجنب التدخل الخارجي والأضرار، ويسهل الصيانة والتنظيف.
7يجب فحص المعدات وتعديلها قبل التثبيت للتأكد من أنها تعمل بشكل صحيح.
النظام الدليل:
| BH93420 | الرمز | المخطط البناء | ||||||||
| الثاني والثالث | جهاز إرسال مستوى السائل مع غطاء 2088 | |||||||||
| نطاق القياس | 0~10m... 400m | |||||||||
| الرمز | إمدادات الطاقة | |||||||||
| D1 | 24VDC | |||||||||
| الرمز | إشارة الخروج | |||||||||
| S1 | 4~20mADC | S2 | RS485 | |||||||
| الرمز | الاتصال الكهربائي | |||||||||
| B4 | 2088 مساكن صناعية | |||||||||
| B5 | 2088 العرض | |||||||||
| الرمز | نوع الضغط | |||||||||
| G | ضغط القياس | |||||||||
| أ | الضغط المطلق | |||||||||
| S | ضغط مرجعية مغلقة | |||||||||
| الرمز | المواد | |||||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||||
| الرمز | مواد الكابلات | |||||||||
| C1 | PE | |||||||||
| C2 | الـ PU | |||||||||
| C3 | PTFT | |||||||||
