غاز سائل سليكون زيت ضغط جهاز نقل BP170 4 20mA جهاز استشعار جهاز نقل
Product Details
| رقم الطراز: | BP170 | تصنيف الحماية: | IP65 |
|---|---|---|---|
| إشارة الخرج: | 4-20MA | الوزن: | 0.3 كجم |
| مواد الإسكان: | 304 سس | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | الرمز السريع: | 9026209090 |
| القدرة على العرض: | 2000 قطعة / شهر | وسط القياس: | غاز أو سائل |
| درجة الدقة: | 0.25٪، 0.5٪0.3٪ | نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...10 ميجا باسكال |
| الضغط الحمل الزائد: | 2X من النطاق المسموح به | ||
| إبراز |
ناقل ضغط زيت السيليكون RoHs,ناقل ضغط الزيت 20mA,BP170 4 جهاز استشعار جهاز إرسال 20mA,Oil Pressure Transmitter 20mA,BP170 4 20mA Transmitter Sensor |
||
Product Description

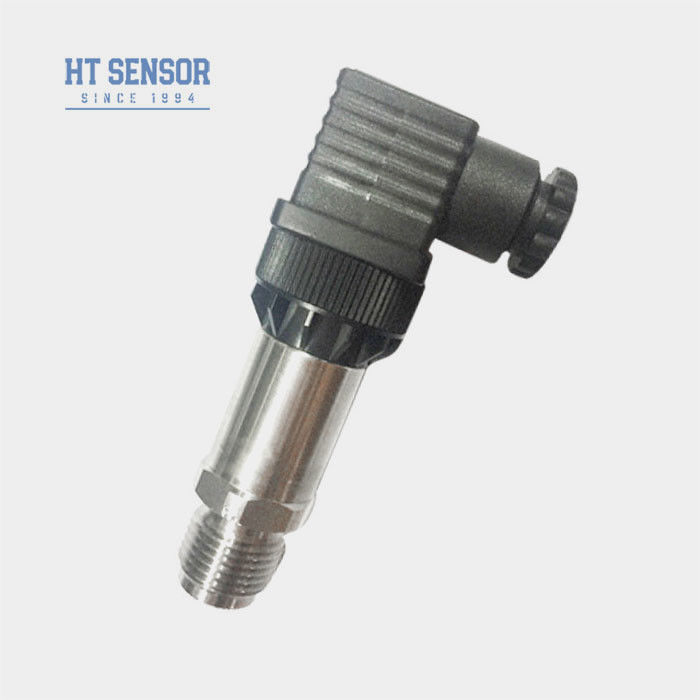

جهاز نقل الضغط BP170
إدخال مستشعر جهاز نقل الضغط:
جهاز إرسال الضغط BP170 يستخدم سلسلة HT السيليكون المقاومة للضغط العزلة المحملة بالزيت النواة كعنصر قياس الإشارة.دائرة معالجة الإشارة تقع داخل غطاء من الفولاذ المقاوم للصدأ، تحويل إشارة جهاز الاستشعار إلى إشارة مخرجة قياسية. لقد خضع المنتج لاختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية،ضمان الأداء المستقر والموثوق بهمصنوعة من مواد فولاذية عالية الجودة مع مقاومة التآكل الممتازة، مناسبة لقياس مختلف الوسائط التآكلية ومجموعة متنوعة من خيارات إشارة الإخراج المتاحة،مثل 4-20mA، 0-5 فولت، الخ، للتكيف مع متطلبات مختلفة لنظام التحكم
خصائص المنتج:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2التصميم المدمج والخفيف
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
5.لديها أداء خطي جيد ويمكن أن توفر نتائج دقيقة لقياس الضغط
التطبيقات:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء: | |
| نطاق القياس | 0kPa ~ 10kPa... 10MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |

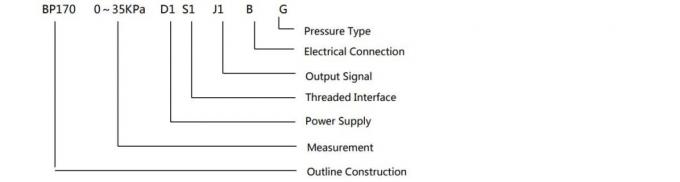

أمثلة اختيار:
نصائح الطلب:
1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
دليل الطلب:
| BP170X | ناقل الضغط التناظري | ||||||||

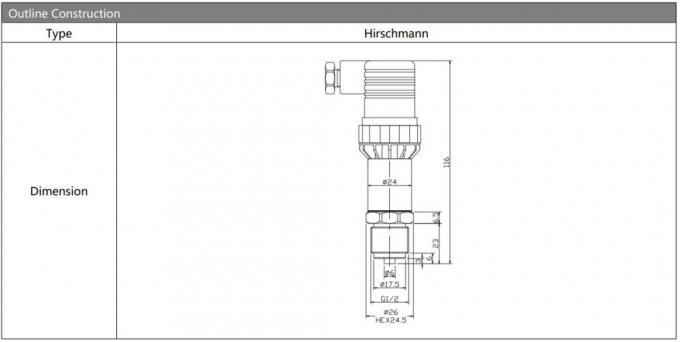

| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
