12-30vdc 316l محول ضغط من الفولاذ المقاوم للصدأ محول ضغط الهواء
Product Details
| رقم الطراز: | BP170 | إمدادات الطاقة: | 12-30VDC |
|---|---|---|---|
| إشارة الخرج: | 4-20MA | الوزن: | 0.5 كجم |
| مواد الإسكان: | 304 سس | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | الأصل: | الصين |
| الرمز السريع: | 9026201090 | القدرة على العرض: | 2000 قطعة / شهر |
| نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر | وسط القياس: | غاز أو سائل |
| درجة الدقة: | 0.25 جيجا0.5G | ||
| إبراز |
316l محول ضغط من الفولاذ المقاوم للصدأ,محول ضغط من الفولاذ المقاوم للصدأ 12VDC,محول ضغط الهواء 30VDC,12vdc Stainless Steel Pressure Transducer,30vdc Air Pressure Transducer |
||
Product Description

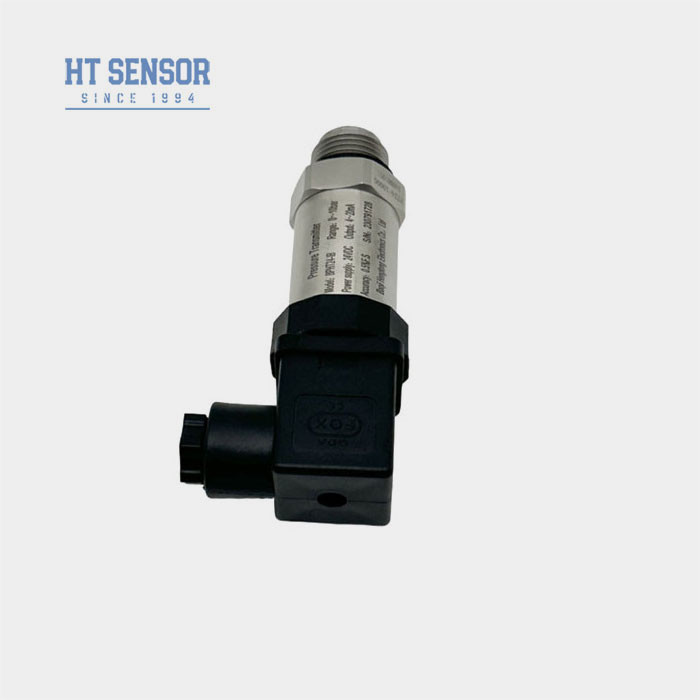

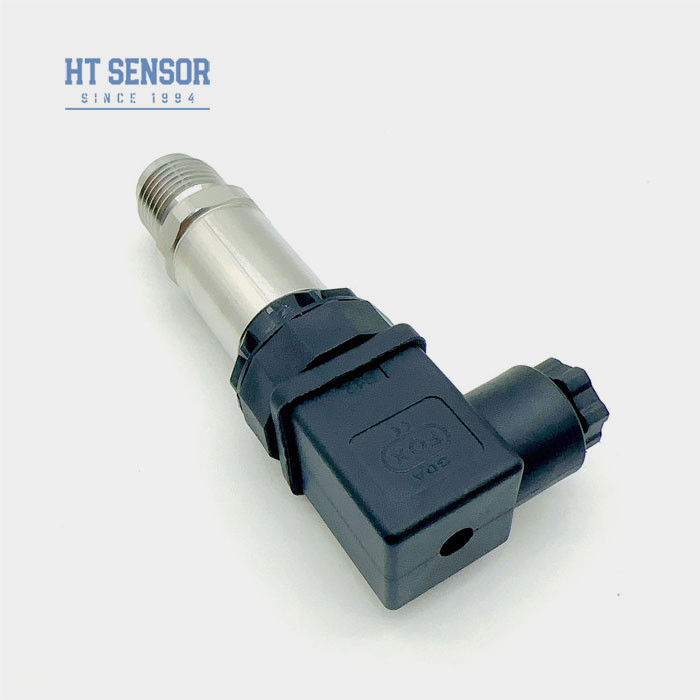

جهاز نقل الضغط BP170
إدخال مستشعر جهاز نقل الضغط:
جهاز نقل الضغط BP170 يستخدم سلسلة HT المقاومة للضغط من السيليكونمعالجة الإشارةويقع الدائرة داخل غطاء من الفولاذ المقاوم للصدأ، وتحول إشارة المستشعر إلىإشارة إخراج قياسية. لقد خضع المنتج لاختبارات صارمة وتقدم في السنفحص المكونات والمنتجات شبه النهائية والمنتجات النهائية،ضمان الأداء المستقر والموثوق به
خصائص المنتج:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2التصميم المدمج والخفيف
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
5.الصفر القابل للتعديل والمقاس الكامل
التطبيقات:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء | |
| نطاق القياس | 0kPa ~ 10kPa... 10MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |

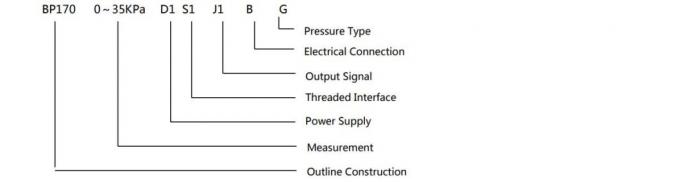

أمثلة اختيار:
نصائح الطلب:
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
| دليل الطلب: | |||||||||
| BP170X | ناقل الضغط التناظري | ||||||||

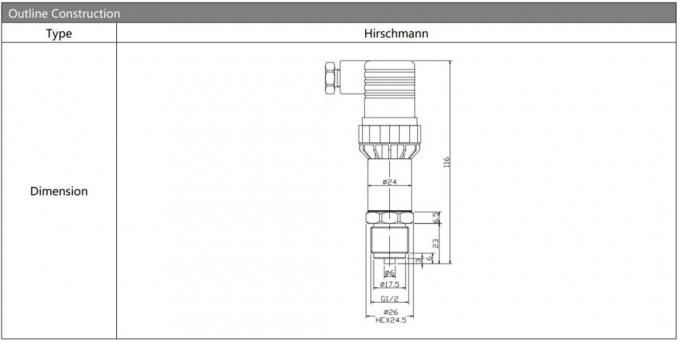

| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||

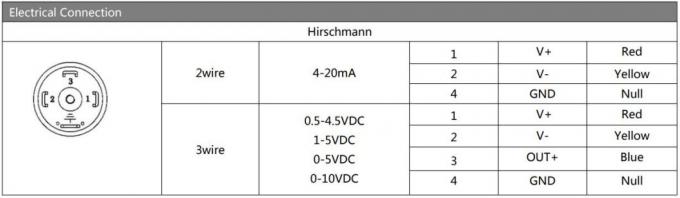

| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
