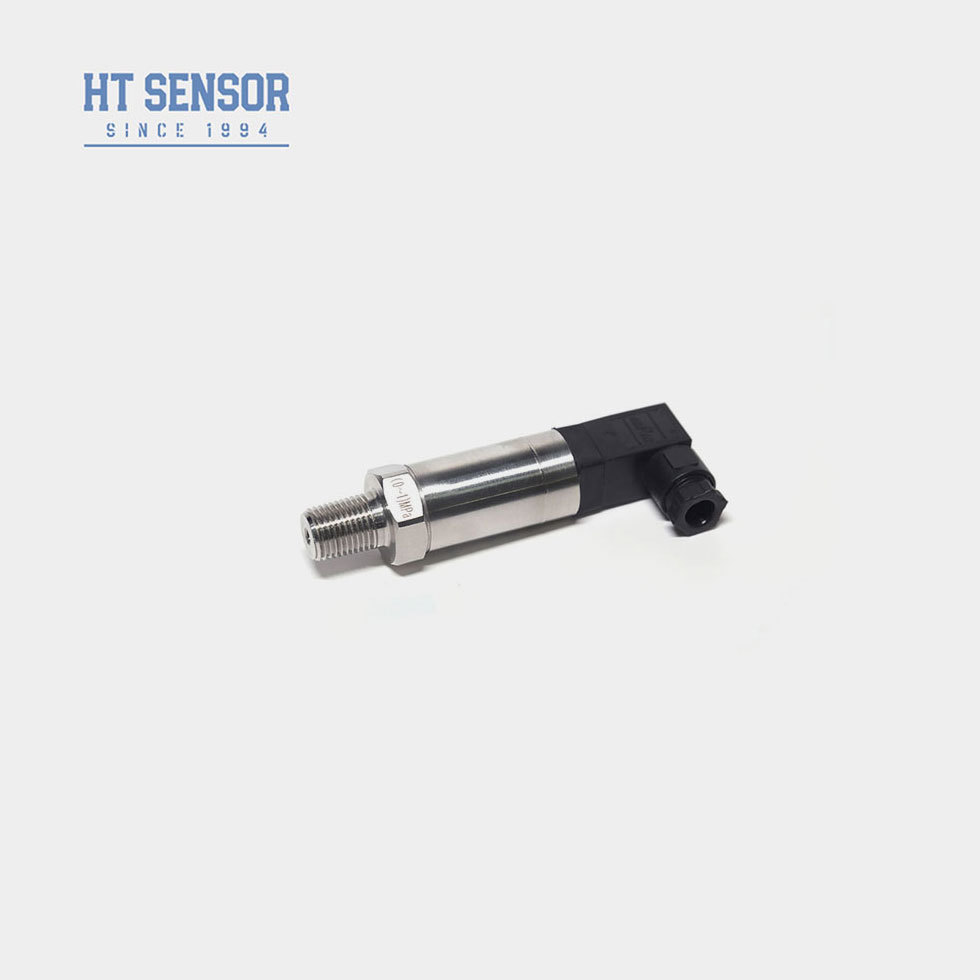

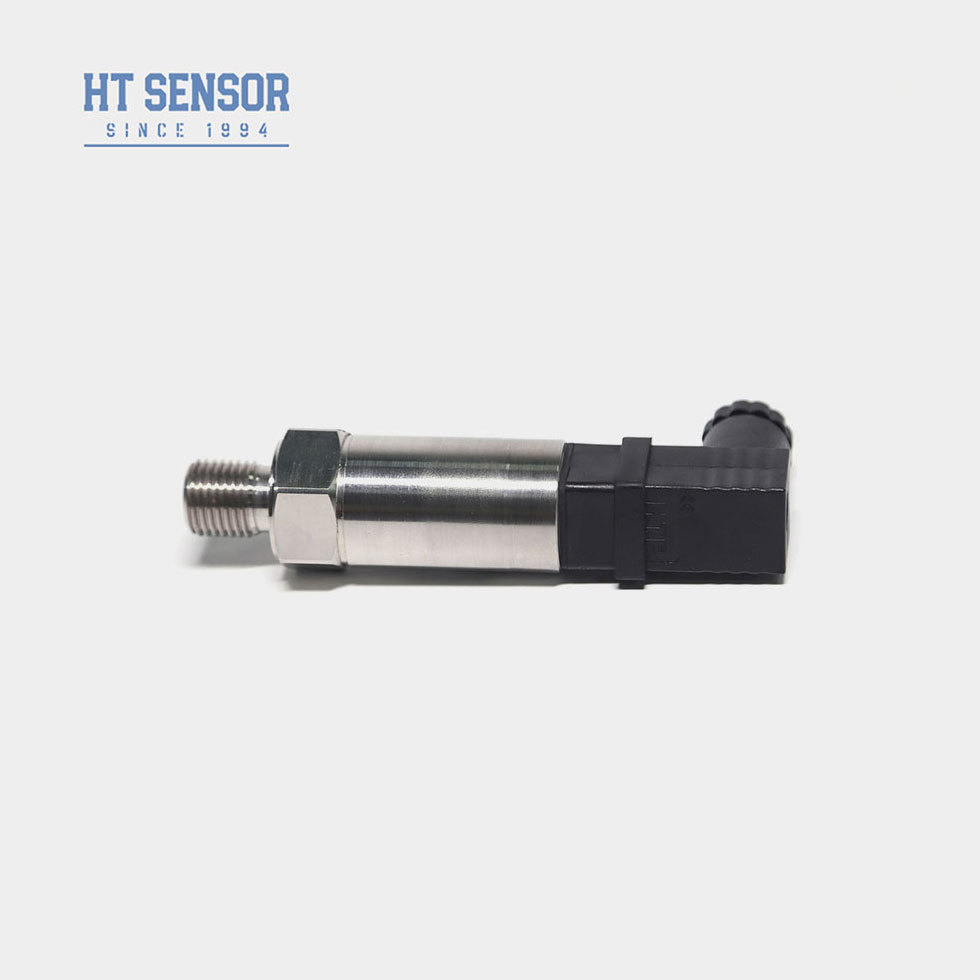

BP157 مستشعر ضغط الحجاب الحاجز السيليكوني محول ضغط الفولاذ المقاوم للصدأ 4-20mA
Product Details
| رقم الموديل: | بي بي 157 | مزود الطاقة: | 12-30VDC |
|---|---|---|---|
| إشارة الإخراج: | 4-20 مللي أمبير | درجة حرارة التعويض: | -10 ~ 70 ℃/مخصصة |
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | مواد الإسكان: | 304/316 لتر |
| حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون | عنصر الاستشعار: | جهاز استشعار الضغط السيليكوني المنتشر |
| أصل: | باوجي ، الصين | رمز النظام المنسق: | 9026201090 |
| القدرة على العرض: | 2000pcs/شهر | قياس المتوسطة: | سائل أو غاز |
| درجة الدقة: | 0.25 في المائة0.5٪ | نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال |
| تصنيف الملكية الفكرية: | IP65 | ||
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز للسيليكون BP157,4-20mA مستشعر ضغط الحجاب السيليكوني,ناقل الضغط من الفولاذ المقاوم للصدأ 4-20mA,4-20mA Silicon Diaphragm Pressure Sensor,Stainless Steel Pressure Transducer 4-20mA |
||
Product Description
HENGTONG BP157 مستشعر ضغط سيليكون OEM من الفولاذ المقاوم للصدأ
جهاز إرسال الضغط BP157
مقدمة عن مستشعر ضغط السيليكون:
BP157 مستشعر ضغط السيليكون يستخدم قلب عزل مقاوم للضغط من سلسلة HT مملوء بالزيت كعنصر قياس للإشارة. تقع دائرة معالجة الإشارات داخل غلاف من الفولاذ المقاوم للصدأ، وتحول إشارة المستشعر إلى إشارة إخراج قياسية. خضع المنتج لاختبارات صارمة وفحص شيخوخة المكونات والمنتجات شبه المصنعة والمنتجات النهائية لضمان أداء مستقر وموثوق.
ميزات المنتج:
1. نطاق قياس واسع، هيكل من الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة
2. هيكل من الفولاذ المقاوم للصدأ بتصنيف حماية IP65
3. صفر وقابل للتعديل على نطاق واسع
4. دقة عالية، هيكل من الفولاذ المقاوم للصدأ بالكامل
التطبيقات:
1. قياس ضغط الغازات والسوائل غير المسببة للتآكل باستخدام الفولاذ المقاوم للصدأ 316L
2. تستخدم في الصناعات البحرية والطيران
3. تستخدم في العمليات الصناعية في الموقع مثل البترول والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا
4. تستخدم في أنظمة التحكم الهيدروليكية والهوائية
|
معلمات الأداء:
|
|
| نطاق القياس | 0kPa ~ 10kPa…20MPa |
| نوع الضغط | الضغط المقاس، الضغط المطلق، الضغط المختوم |
| زيادة التحميل | ≤ 1.5 ضعف النطاق المقنن |
| الدقة @ 25ºC | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار& التباطؤ | 0.02%F.S(نموذجي) 0.05%F.S(الحد الأقصى) |
| الاستقرار على المدى الطويل | ±0.1%F.S/Year(نموذجي) ±0.2%F.S/Year(الحد الأقصى) |
| انحراف درجة حرارة نقطة الصفر | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| انحراف درجة الحرارة على نطاق واسع | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| استجابة التردد | 2.4Khz |
| تعويض درجة الحرارة | 0-70ºC(≤10mpa, قابلة للتخصيص) |
| درجة حرارة التشغيل | -20ºC~80ºC |
| درجة حرارة التخزين | -40ºC~120ºC |
| الاهتزاز | 10g,55Hz ~ 2kHz |
| مادة الغلاف | 304,316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة الانفجار | Ex db IIC T6 Gb |
| تصنيف الحماية | IP65 |
| حلقة ختم O | مطاط الفلور |
| الوزن | ~0.05kg |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
| 4~20mA | 12~30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 أسلاك |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| نصائح الطلب: |
1. نطاق القياس: حدد نطاق قياس الضغط المطلوب، أي قيم الضغط الدنيا والقصوى التي سيتم قياسها. تأكد من أن نطاق القياس لجهاز إرسال ضغط السيليكون المنتشر المحدد يلبي متطلبات التطبيق.
2. نوع إشارة الإخراج: حدد نوع إشارة الإخراج المطلوبة، مثل الإشارة التناظرية (مثل 4-20mA أو 0-10V) أو الإشارة الرقمية (مثل RS485 أو Modbus). تأكد من أن نوع إشارة الإخراج لجهاز الإرسال الذي تختاره متوافق مع نظام التحكم أو الجهاز الخاص بك.
3. متطلبات الدقة: حدد دقة قياس الضغط المطلوبة. قد يكون للتطبيقات المختلفة متطلبات دقة مختلفة، اختر جهاز إرسال ضغط السيليكون المنتشر الذي يناسب احتياجات التطبيق الخاص بك.
4. نطاق درجة الحرارة: ضع في اعتبارك نطاق درجة حرارة بيئة التطبيق للتأكد من أن جهاز الإرسال المحدد يمكنه العمل بشكل صحيح في نطاق درجة الحرارة هذا.
5. توافق الوسائط: افهم خصائص الوسيط الذي يتم قياسه، مثل السائل أو الغاز، وتأكد من أن جهاز إرسال ضغط السيليكون المنتشر المحدد متوافق مع هذا الوسيط.
6. طريقة التركيب: حدد طريقة تركيب جهاز الإرسال، مثل تركيب الشفة أو تركيب الخيط أو الطرق الأخرى. تأكد من أن جهاز الإرسال الذي تختاره يتوافق مع احتياجات التثبيت الخاصة بك.
| دليل الطلب: | |||||||||
| BP15X | جهاز إرسال الضغط التناظري | ||||||||
| الكود | بناء الخطوط العريضة | ||||||||
| 5 | قابض باكارد | 6 | كابل إخراج مباشر مختوم بطول 1.5 متر | ||||||
| 7 | موصل Hirschmann صغير | 8 | موصل Hirschmann كبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa أو MPa |
X: يشير إلى نطاق القياس الفعلي | ||||||||
| الكود | مزود الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | أخرى | ||||||||
| الكود | إشارة الإخراج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الكود | وصلة الضغط | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | أخرى(¢50.4 شفة) | ||||||||
| الكود | التوصيل الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | مخرج كابل مختوم بطول 1.5 متر | ||||||||
| B4 | أخرى | ||||||||
| الكود | نوع الضغط | ||||||||
| G | الضغط المقاس | ||||||||
| A | الضغط المطلق | ||||||||
| S | الضغط المرجعي المختوم | ||||||||
الأسئلة الشائعة:
1. س: ما هي ميزات أجهزة إرسال مستشعر الضغط الخاصة بك؟
ج: دقة عالية ومتانة وأداء ممتاز. التخصيص متاح.
2. س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسينا تصميم المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3. س: ما هي طاقتك الإنتاجية؟
ج: يمكن لمرافق التصنيع لدينا إنتاج ما يصل إلى 30000 جهاز إرسال مستشعر ضغط شهريًا، لذلك نحن قادرون تمامًا على تلبية احتياجات الطلبات الكبيرة. ومع ذلك، يُنصح بالاتصال بفريق المبيعات لدينا مسبقًا لضمان الإنتاج السلس وجدولة التسليم.
4. س: ما هي فترة التسليم النموذجية؟
ج: 5 ~ 8 أيام عمل للنماذج القياسية. قد تختلف المنتجات المخصصة.
5. س: كيف يتم تسعير المنتجات؟ أي خصومات؟
ج: تسعير تنافسي مع خصومات للطلبات المجمعة أو الشركاء على المدى الطويل.
6. س: ما هو الضمان على منتجاتك؟ وخدمة ما بعد البيع؟
ج: مدة الضمان لدينا هي 24 شهرًا بعد الشحن، وسترد خدمة ما بعد البيع لدينا على أسئلتك في غضون 24 ساعة، وتتوفر التعليمات عن بُعد عبر شبكة الكمبيوتر الشخصي دائمًا.
