هينغتونغ BP156 التصميم المدمج جهاز نقل الضغط OEM صنع في الصين جهاز نقل الضغط جهاز استشعار
Product Details
| النموذج رقم: | بي بي 156 | مخصصة: | مخصصة |
|---|---|---|---|
| تصنيف الحماية: | IP65 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| المواصفات: | مستشعر ضغط السيليكون | العلامة التجارية: | HTsensor |
| الرمز السريع: | 9026209090 | النوع: | جهاز إرسال الضغط العادي |
| نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر | وسط القياس: | سائل |
| إبراز |
compact OEM pressure transmitter,China made pressure sensor,BP156 pressure transmitter sensor,China made pressure sensor,BP156 pressure transmitter sensor |
||
Product Description
هينغتونغ BP156 التصميم المدمج جهاز نقل الضغط OEM صنع في الصين جهاز نقل الضغط جهاز استشعار
وصف المنتج
BP156 ناقل الضغط
مقدمة:
جهاز إرسال الضغط BP156 يستخدم الأساس المملوء بالزيت من غشاء الانسحاب المقاوم للضغط من سلسلة HT السيليكون كعنصر قياس للإشارة.دائرة معالجة الإشارة تقع داخل غطاء من الفولاذ المقاوم للصدأ، تحويل إشارة جهاز الاستشعار إلى إشارة خروج قياسية.والمنتجات النهائية لضمان الأداء المستقر والموثوق به.
خصائص المنتج:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
التطبيقات:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء: | |
| نطاق القياس | 0kPa ~ 10kPa... 5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.2 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيار |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3.لضمان التشغيل الموثوق به للمنتج ، يوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة متصلين بالأرض بشكل موثوق به.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلب | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||

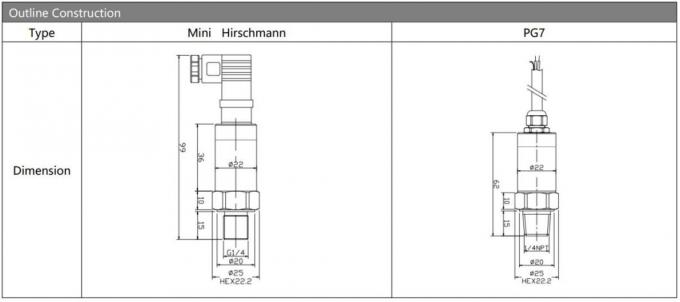

| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
