BP156 OEM 4-20mA مستقر ضغط مرتفع جهاز إرسال لقياس الماء الغاز السائل
Product Details
| النموذج رقم: | بي بي 156 | مواد الإسكان: | الفولاذ المقاوم للصدأ |
|---|---|---|---|
| العلامة التجارية: | HTsensor | الأصل: | الصين |
| نوع الهيكل: | جهاز استشعار ضغط السيليكون المنتشر | درجة الدقة: | 0.5٪ فس |
| نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال | تصنيف الملكية الفكرية: | IP65 |
| التخصيص: | OEM وتصنيع | القوة: | 5VDC // 24VDC |
| إبراز |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
Product Description

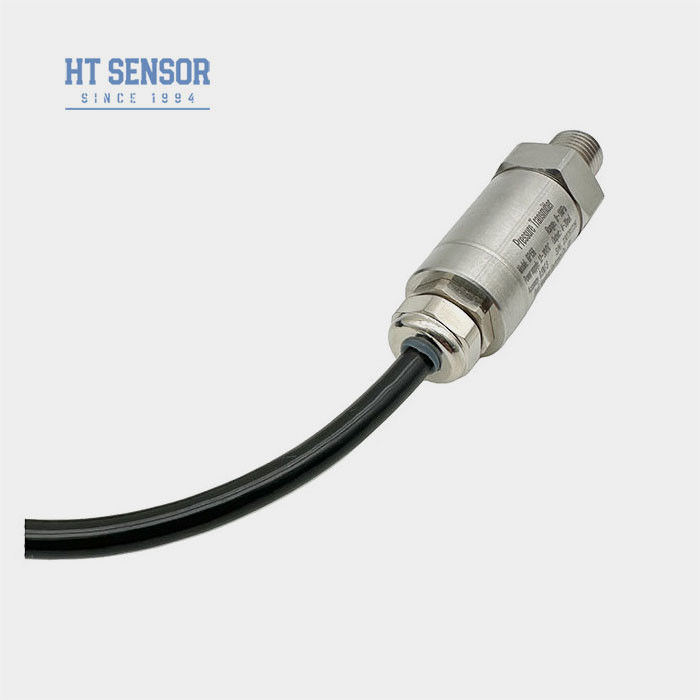

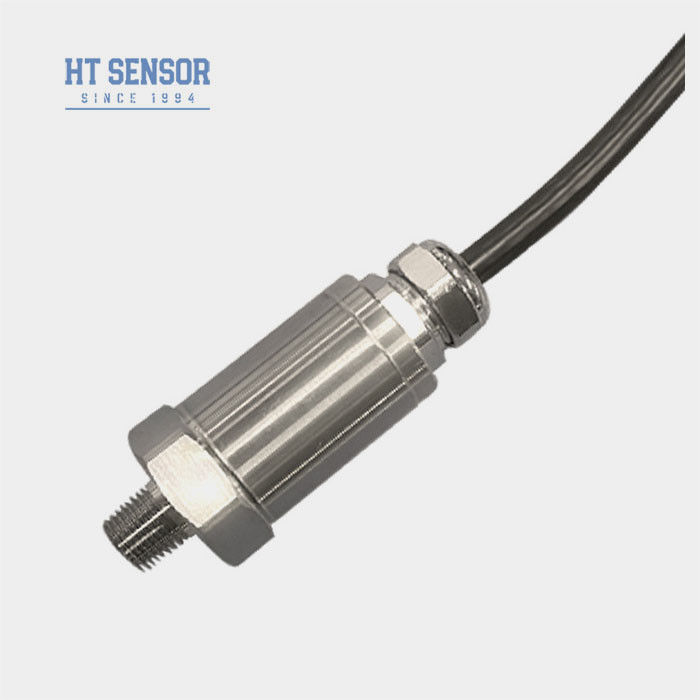

BP156 OEM 4-20mA مستقر ضغط مرتفع جهاز إرسال لقياس الماء الغاز السائل
BP156 ناقل الضغط
إدخال مستشعر جهاز نقل الضغط:
مستشعر جهاز إرسال الضغط BP156 يستخدم جوهر غشاء العزل المقاوم للضغط من سلسلة HT من السيليكون المملوء بالزيت كعنصر قياس للإشارة.دائرة معالجة الإشارة تقع داخل غطاء من الفولاذ المقاوم للصدأ، تحويل إشارة جهاز الاستشعار إلى إشارة خروج قياسية.والمنتجات النهائية لضمان الأداء المستقر والموثوق به.
خصائص المنتجمن جهاز استشعار نقل الضغط:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ
3.دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
التطبيقاتمن جهاز استشعار نقل الضغط:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداءمن جهاز استشعار نقل الضغط: | |
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.05 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيار |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان عمل المنتج بثقةيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم.
5. الحلقات O من المطاط الفلوريني معدل درجة حرارة تشغيل - 20 °C ~ 250 °C. عندما تكون درجة حرارة تشغيل المنتج أقل من - 20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
6. طول الكابل الافتراضي هو 1.5m وهناك ثلاثة أنواع من المواد للاختيار من بينها. إذا لم يتم تحديدها، يمكن استخدام مواد الكابل البولي إيثيلين. إذا كنت بحاجة إلى مواد مختلفة الكابلات،الرجاء الإشارة في الترتيب.7في حالة وجود متطلبات خاصة مثل الاهتزاز القوي، والصدمة الفورية، والتداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغنا وإشارة في النظام.

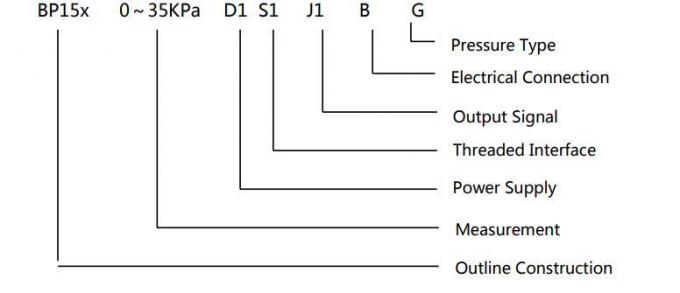

| دليل الطلب | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||

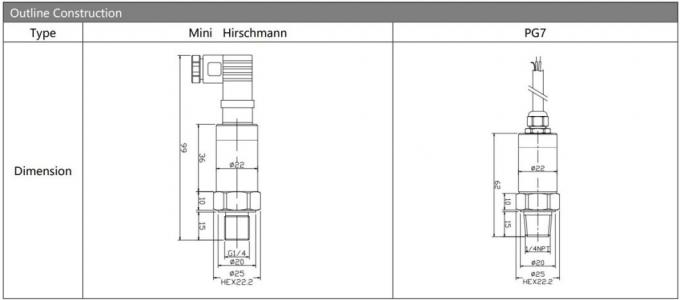

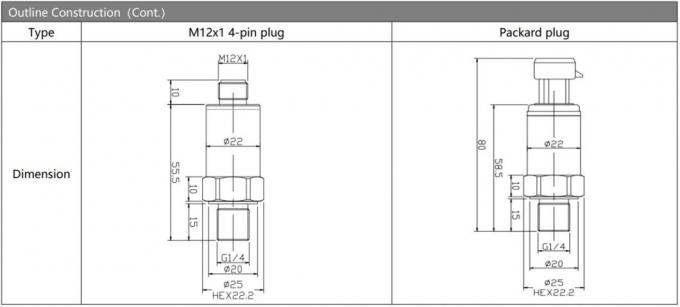

| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة
س: هل أنت شركة تجارية أم مصنعة ؟
ج: نحن مصنعون منذ عام 2004، ملتزمون بإنتاج أدوات قياس ضغط/مستوى/درجة حرارة عالية الدقة والاستقرار على المدى الطويل وفعالة من حيث التكلفة.
س: ما هو نظام مراقبة الجودة الخاص بك؟
ج: مصنعنا معتمد بموجب ISO 9001-2015. يتم الانتهاء من جميع المنتجات مع تعويض درجة الحرارة واختبار الشيخوخة لمدة 48 ساعة قبل الشحن.
س: ما هو ضمان منتجاتك؟
ج: 12-18 شهراً من تاريخ الشحن، بالنسبة للأضرار غير المصنعة من قبل الإنسان.
السؤال: الشحن والتسليم؟
ج: يتم تسليم الطلبات الصغيرة بواسطة DHL، Fedex، TNT، UPS ، مع وقت التسليم في 4 - 5 أيام عمل.
الأوامر الكبيرة تُوصى بشحنها عن طريق البحر.
