جهاز استشعار HT Piezoresistive OEM جهاز نقل الضغط الهيدروليكي BP93420-IB جهاز استشعار الضغط
Product Details
| رقم الموديل: | BP93420-IB | حسب الطلب: | حسب الطلب |
|---|---|---|---|
| تصنيف الحماية: | IP65 | استقرار على المدى الطويل: | +-0.2% في السنة (نوع) |
| مواد الإسكان: | 304SS 316L | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| علامة تجارية: | HTsensor | أصل: | الصين |
| نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر | قياس المتوسطة: | سائل |
| درجة الدقة: | 0.5 جرام | نطاق الضغط: | 0kpa~10kpa...100MPa |
| إبراز |
جهاز استشعار الضغط الهيدروليكي المقاوم للضغط,ناقل الضغط OEM BP93420-IB,جهاز استشعار الضغط الهيدروليكي مع الضمان,OEM pressure transmitter BP93420-IB,Hydraulic pressure sensor with warranty |
||
Product Description
جهاز استشعار HT Piezoresistive OEM جهاز نقل الضغط الهيدروليكي BP93420-IB جهاز استشعار الضغطوصف المنتج

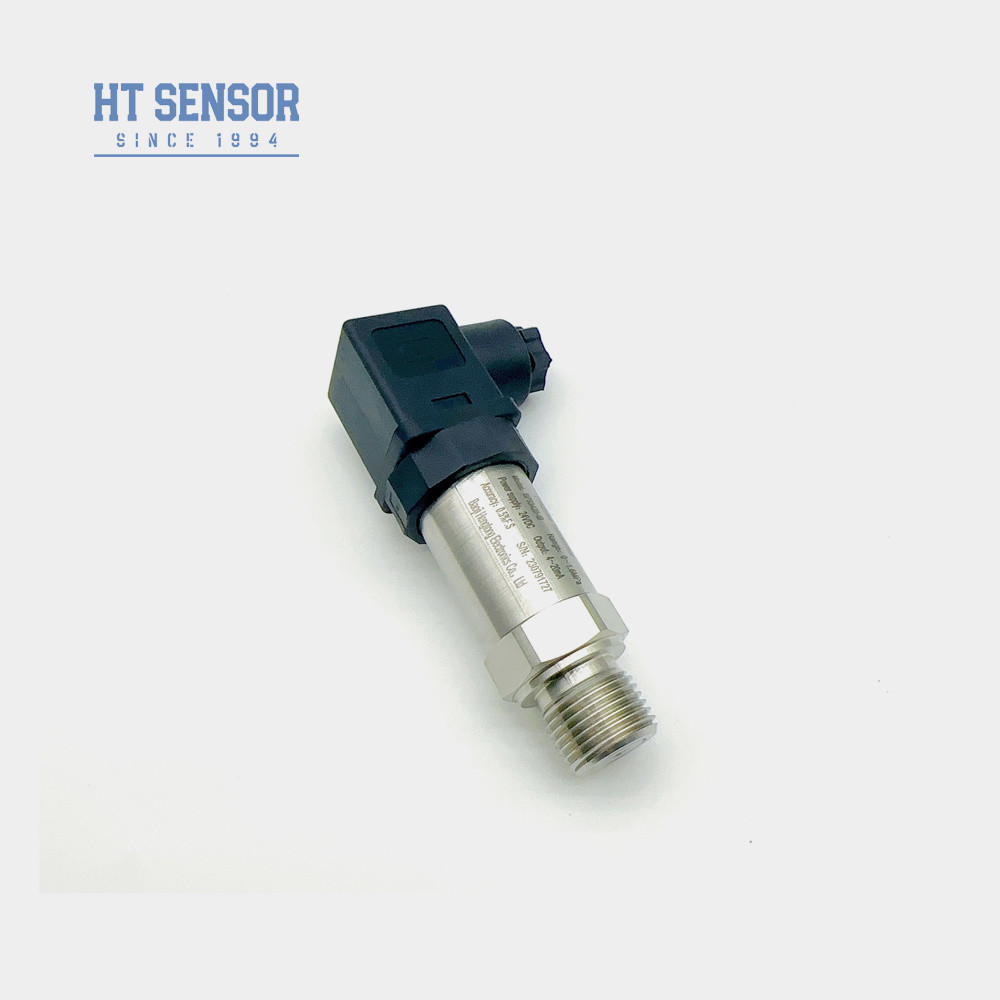

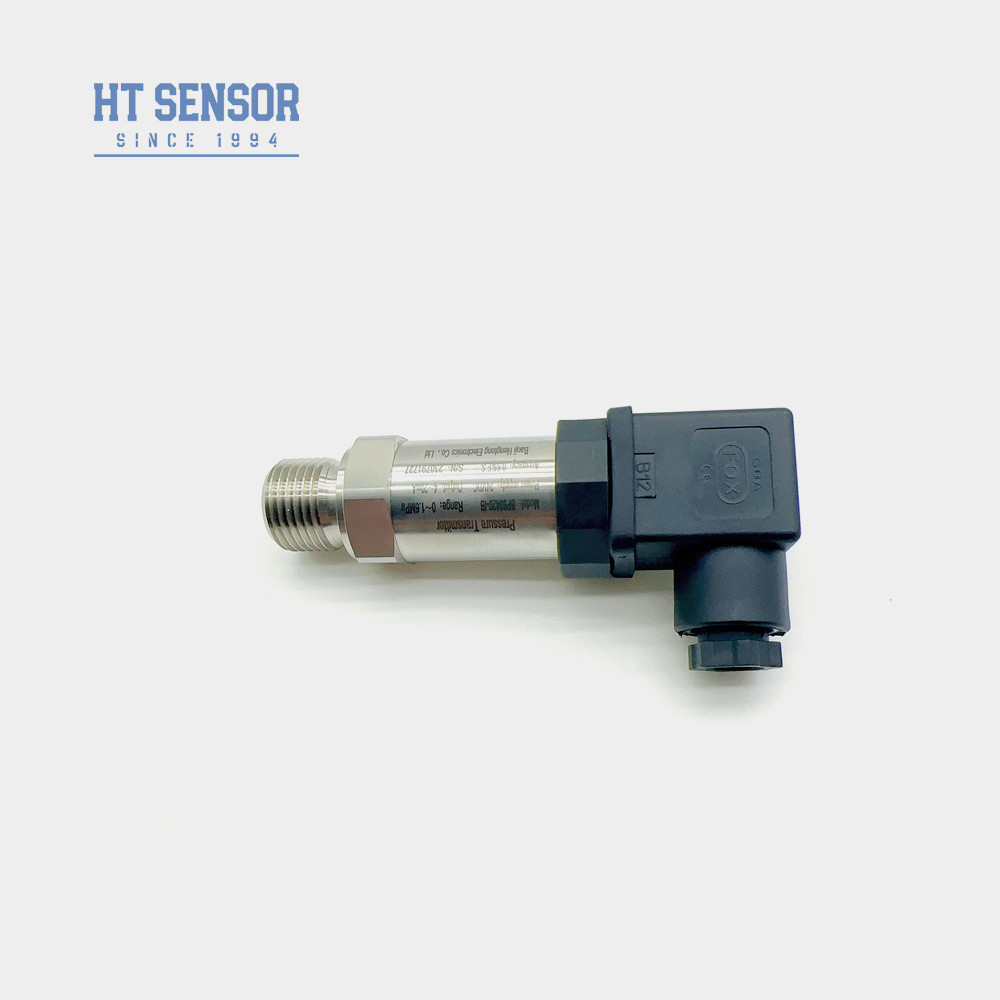

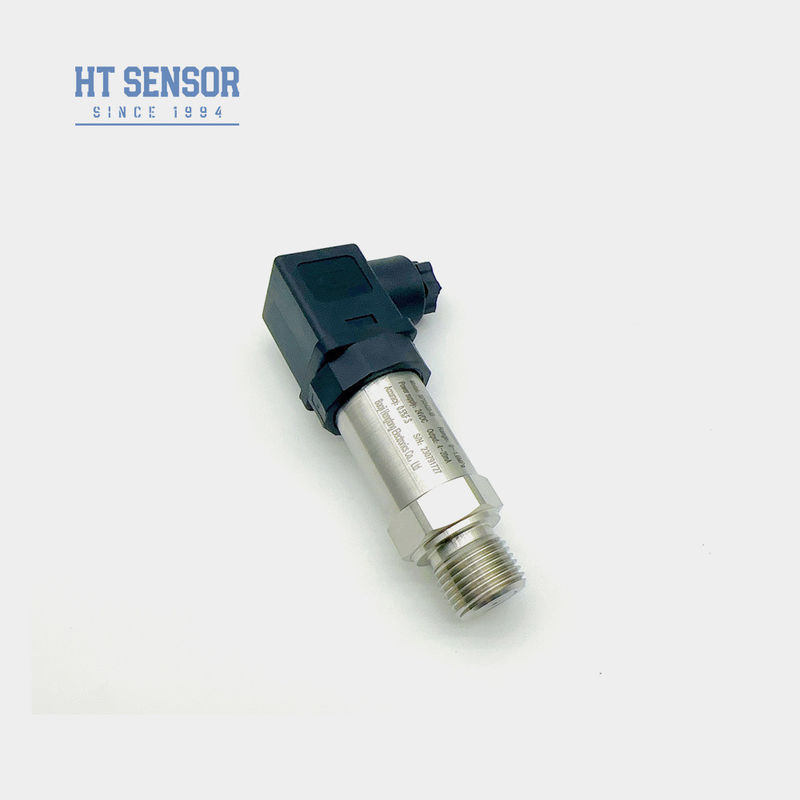

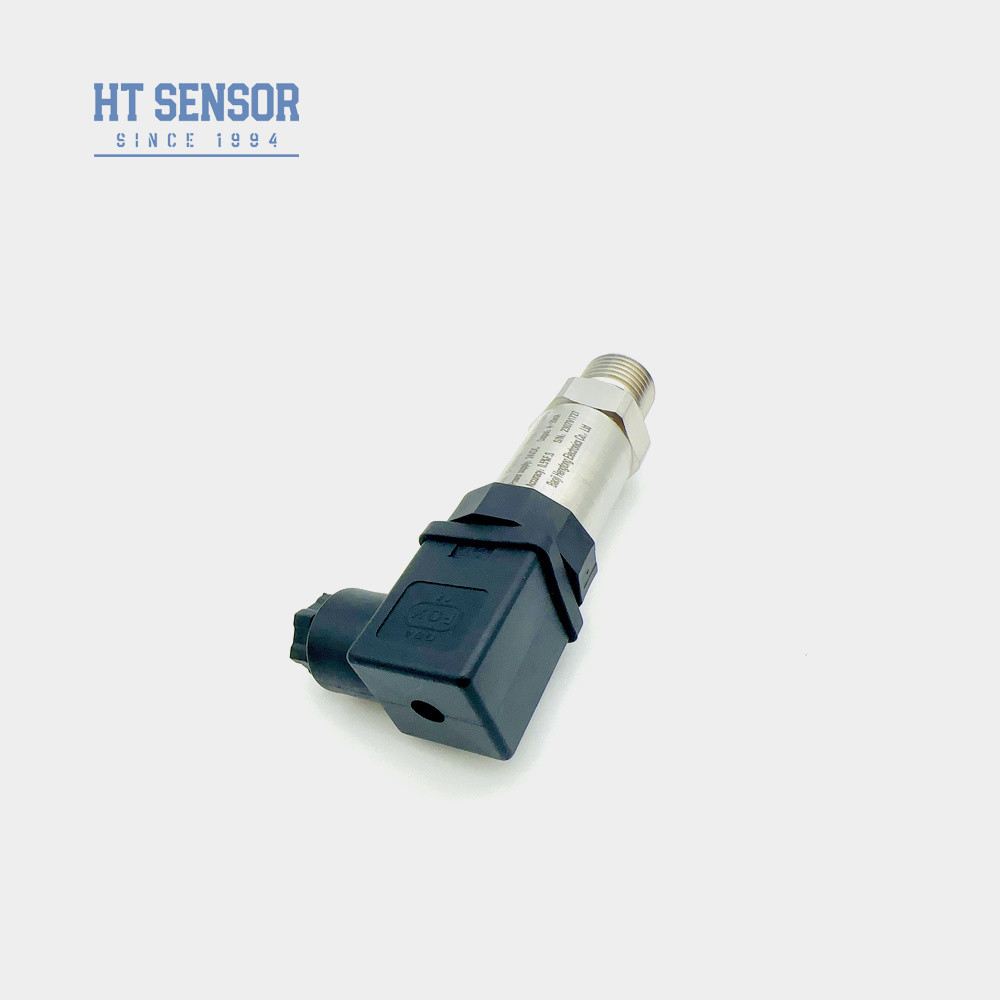

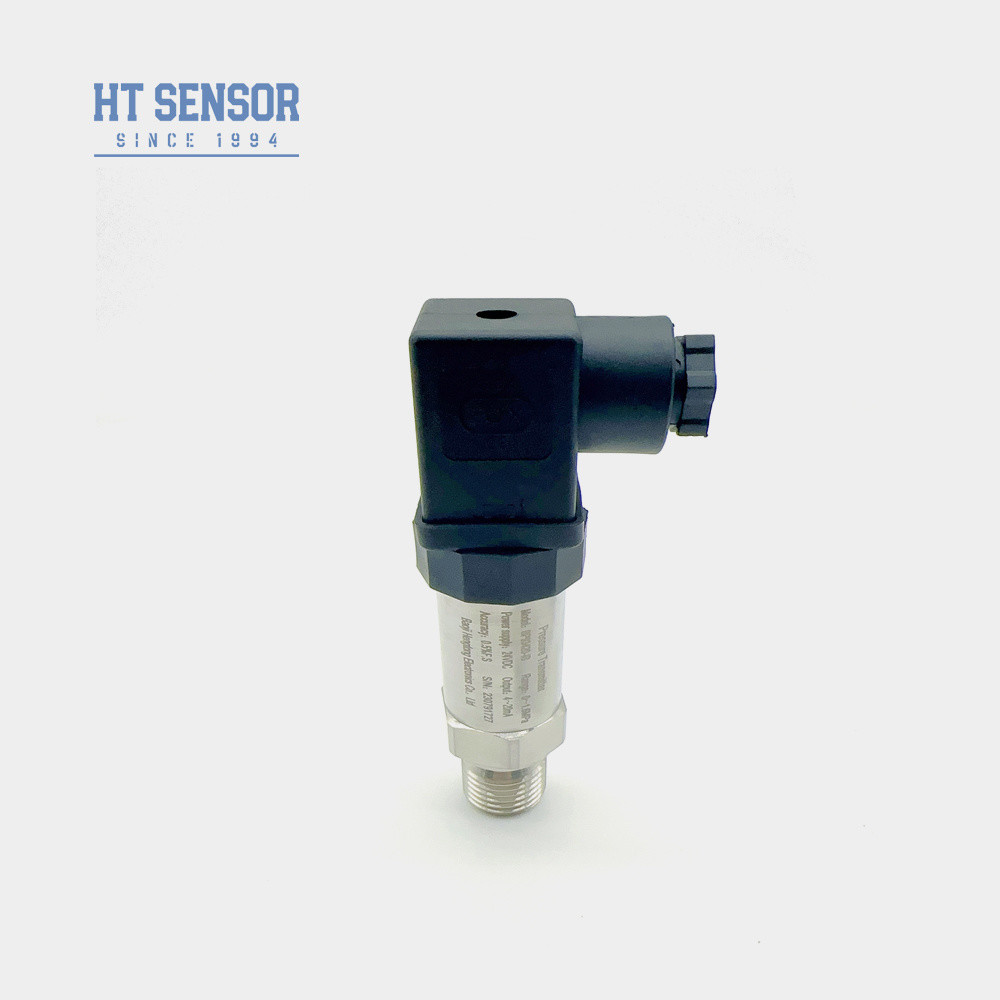

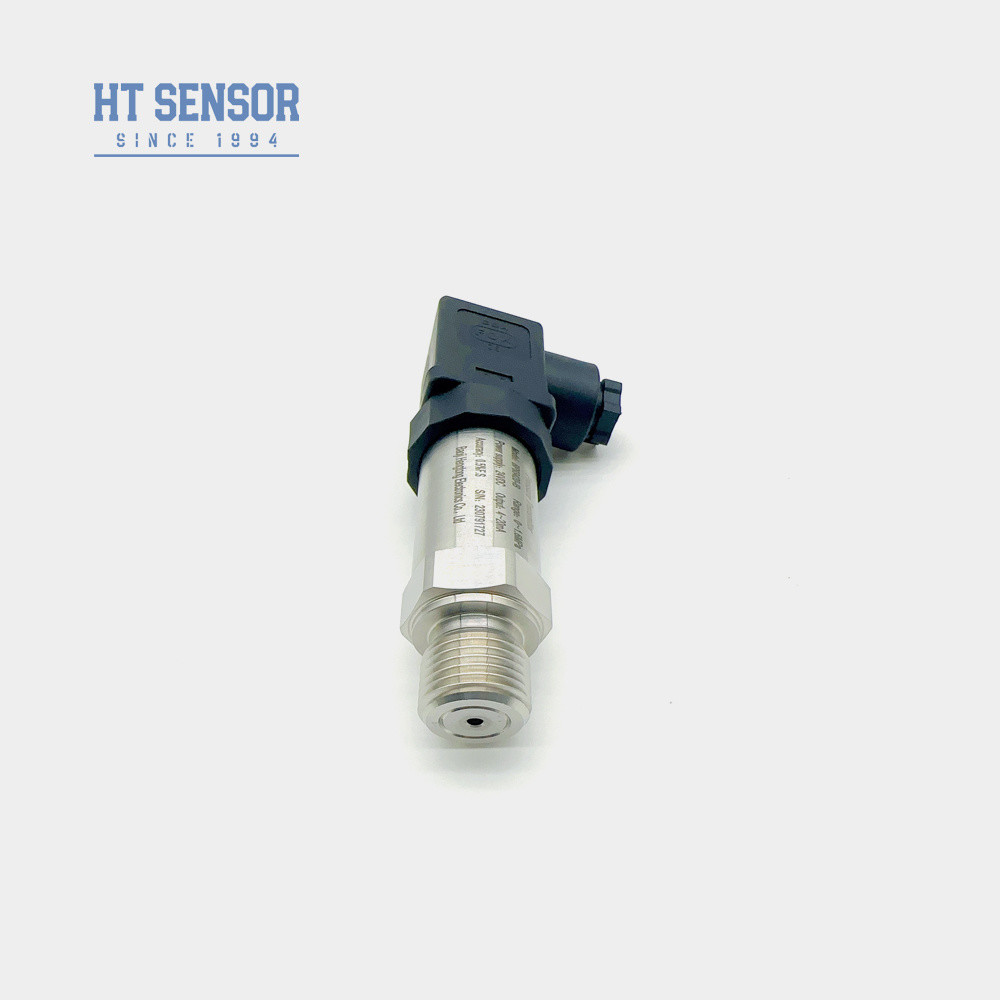

جهاز نقل الضغط BP93420IB
مقدمة:
جهاز نقل الضغط BP93420IB يستخدم خلية الاستشعار المملوءة بالزيت المعزولة من السيليكون التنتشر من سلسلة HT كعنصر قياس إشارة أساسي.ويتم توفير دوائر معالجة الإشارة داخل غطاء من الفولاذ المقاوم للصدأ، حيث يحول إشارة المستشعر إلى إشارة إخراج موحدة. جميع المكونات والجمعات الفرعية والمنتجات النهائية تخضع لاختبارات صارمة وعمليات فحص الشيخوخة،ضمان الأداء المستقر والموثوق به.
خصائص المنتج:
1نطاق قياس واسع مع بناء الفولاذ المقاوم للصدأ بالكامل وخيارات واجهة الضغط متعددة الاستخدامات.
2التصميم المدمج والخفيف
3. تعديل الصفر والاستمرارية المستقلة
4دقة عالية تحقق من خلال هيكل متكامل من الفولاذ المقاوم للصدأ.
5معايرة مرنة لكل من النقطة الصفرية والمقياس الكامل.
التطبيقات:
1قياس ضغط الغازات السائلة غير الساخنة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء: | |
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| الاهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.125 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
1تأكد من أن الوسط المقاس متوافق مع جميع الأجزاء المبللة قبل اختيار المنتج.
2الرجاء ملاحظة: رؤوس العرض الرقمية لا تتوفر مع الإصدارات المقاومة للانفجار عند الطلب.
3في حالة أجهزة الإرسال المجهزة برأس شاشة LCD أو LED، يجب أن يكون الجهد الموفر 20VDC على الأقل.
4لتشغيل المنتج الموثوق به ، ينصح المستخدمون بتثبيت حماية مناسبة من البرق في موقع التثبيت والتأكد من أن كل من المنتج وإمدادات الطاقة موصولة بشكل صحيح.
5الحلقات المعدنية القياسية من المطاط الفلورية من أجل درجات الحرارة من -20 درجة مئوية إلى 250 درجة مئوية.
6. يبلغ طول الكابل الافتراضي 1.5m و يتوفر في ثلاثة خيارات مادة ؛ يتم توفير البولي إيثيلين ما لم يحدد خلاف ذلك. يرجى الإشارة إلى تفضيلات المواد البديلة في الطلب.
7الرجاء إبلاغ شركتنا وتفصيل أي متطلبات خاصة مثل الاهتزاز الشديد، الصدمة العابرة، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية مباشرة في طلبك.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
