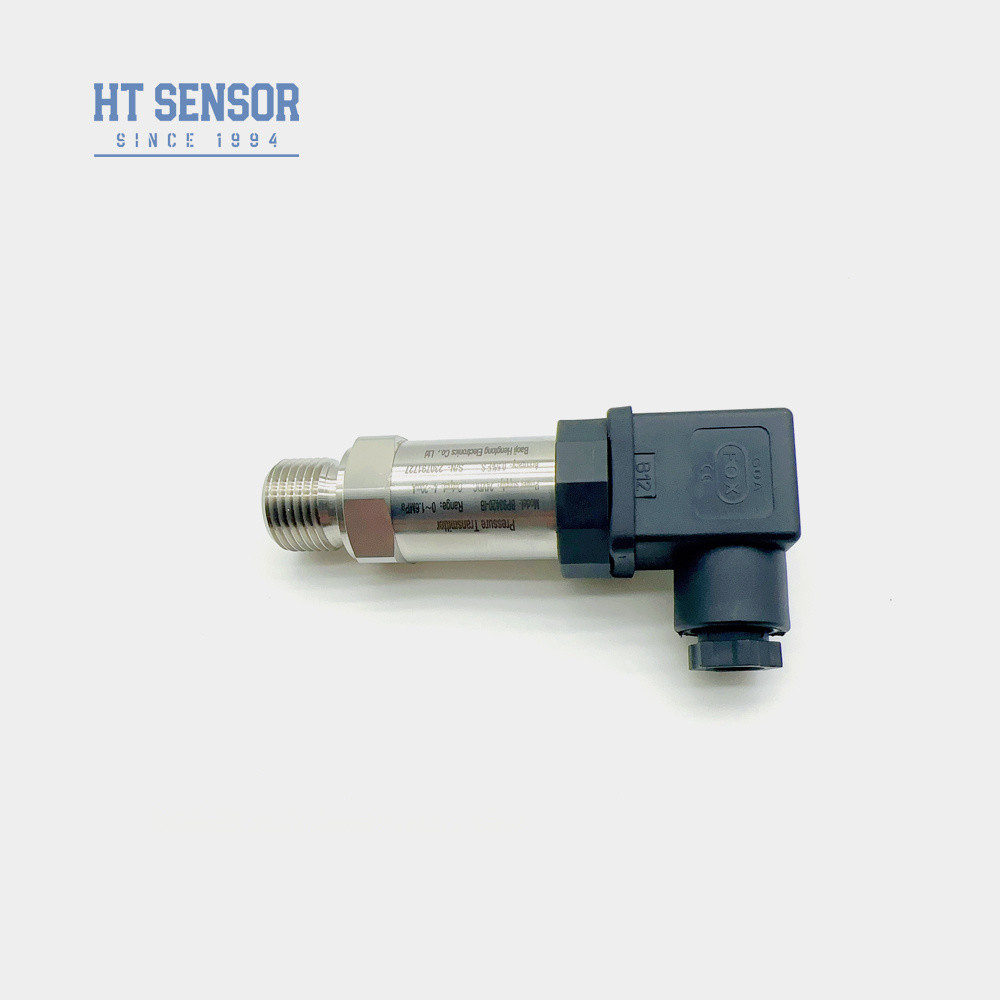

جهاز إرسال ضغط Hengtong Sensor 4-20mA لقياس ضغط الخزان للغاز والزيت والماء، مستشعر جهاز إرسال الضغط
تفاصيل المنتج
| النموذج رقم: | BP93420-IB | مخصصة: | مخصصة |
|---|---|---|---|
| تصنيف الحماية: | IP65 | استقرار على المدى الطويل: | +-0.2% في السنة (نوع) |
| مواد الإسكان: | 316 لتر | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الأصل: | الصين | الرمز السريع: | 9026201090 |
| النوع: | جهاز إرسال الضغط العادي | وسط القياس: | سائل |
| درجة الدقة: | 0.5 جرام | نطاق الضغط: | 0kpa~10kpa...100MPa |
| إبراز |
4-20mA pressure transmitter sensor,air gas oil water pressure transmitter,tank measurement pressure sensor |
||
وصف المنتج
مستشعر هنغتونغ 4-20mA جهاز نقل ضغط للغاز الهوائي وزيت خزان المياه قياس جهاز نقل ضغط مستشعر
وصف المنتج

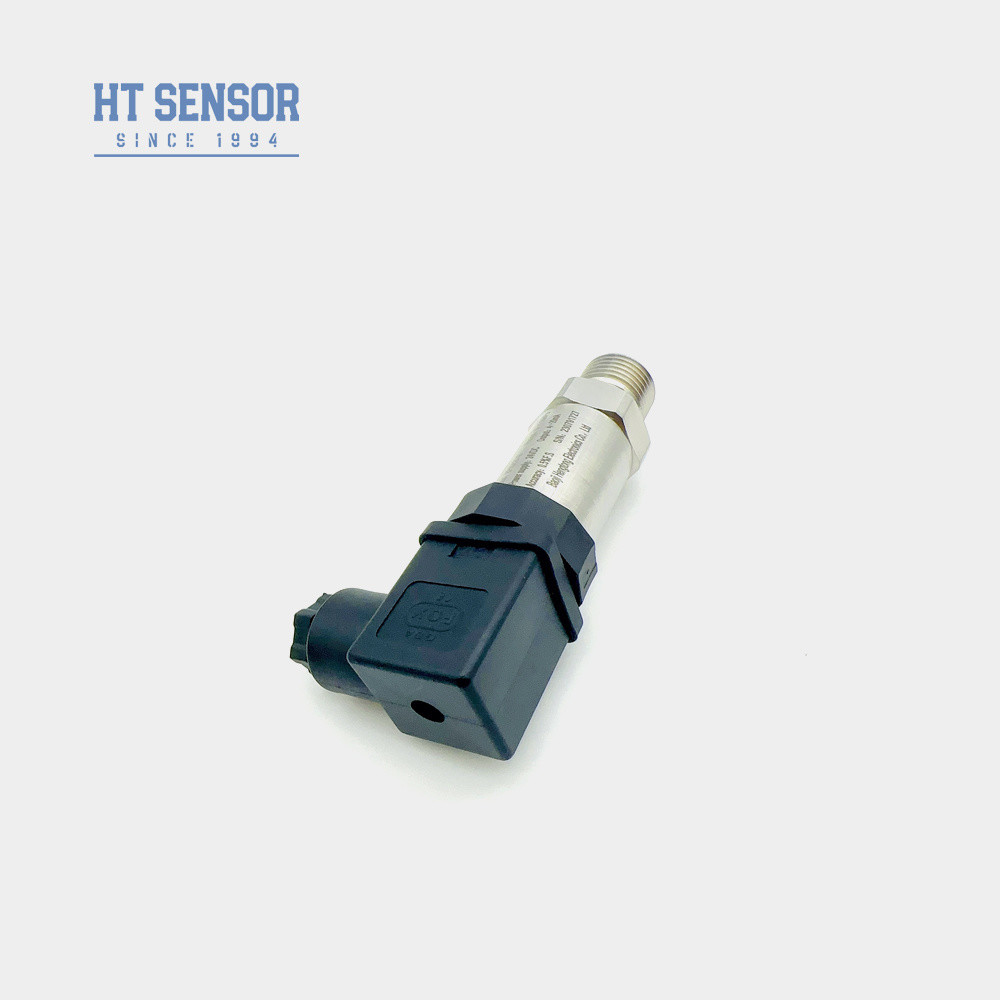

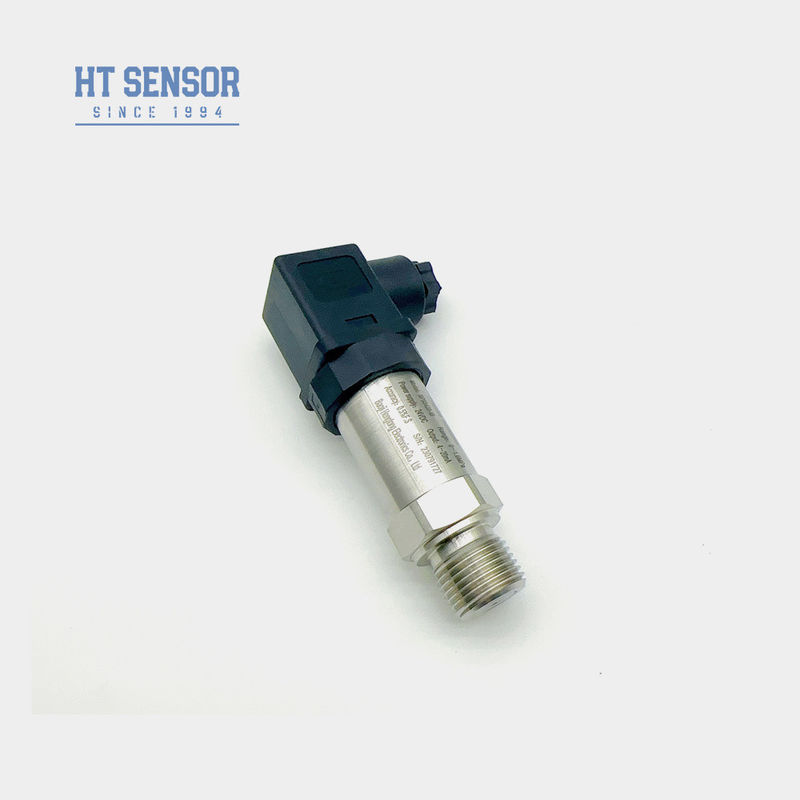

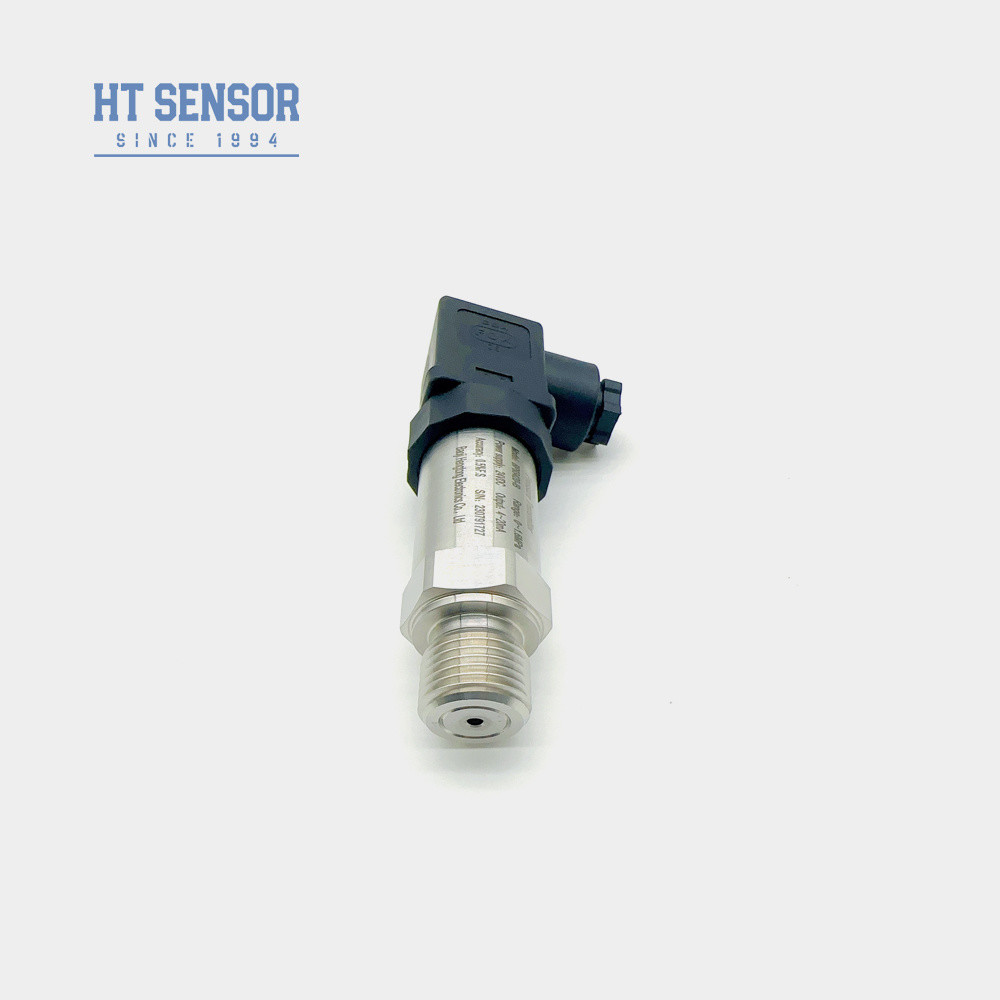

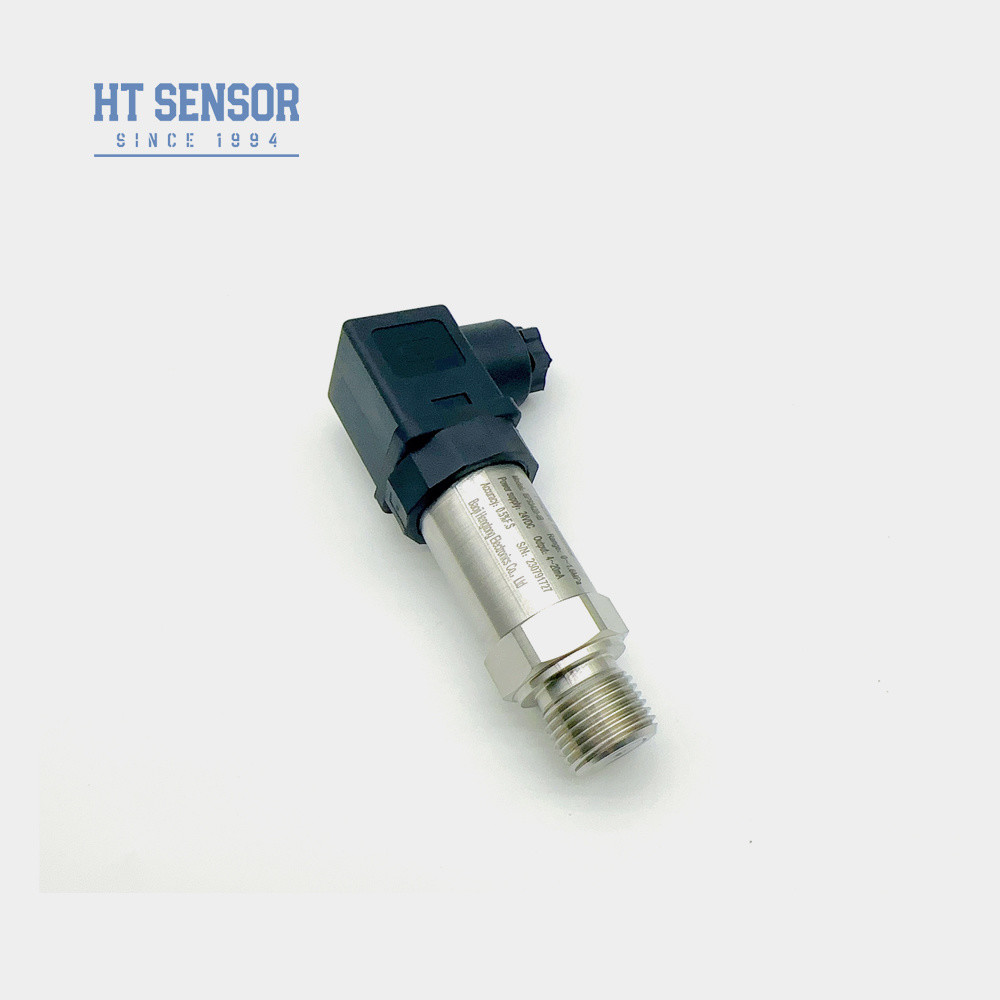

جهاز نقل الضغط BP93420IB
مقدمة:
جهاز نقل الضغط BP93420IB يستخدم مركز استشعار السيليكون المنبثق المملوء بالزيت من سلسلة HT كعنصر قياس رئيسي.محجوزة داخل حجرة من الفولاذ المقاوم للصدأ، تحويل بدقة قراءات المستشعر إلى إشارات خروجا موحدة.
تشمل التدابير الرئيسية لضمان الجودة:
- اختبار المؤهلات على مستوى المكون
- تقييم الحرق في المجموعات الفرعية
- التحقق من صحة المنتج النهائي الشامل
هذه العملية الصارمة للتحقق تضمن الاستقرار التشغيلي الاستثنائي طويل الأجل وموثوقية القياس.
خصائص المنتج:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2التصميم المدمج والخفيف
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
5.الصفر القابل للتعديل والمقاس الكامل
التطبيقات:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء: | |
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((معتاد) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.

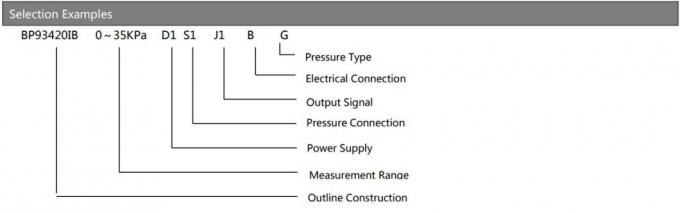

| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||

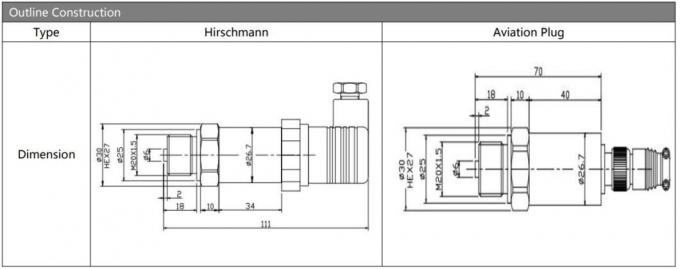

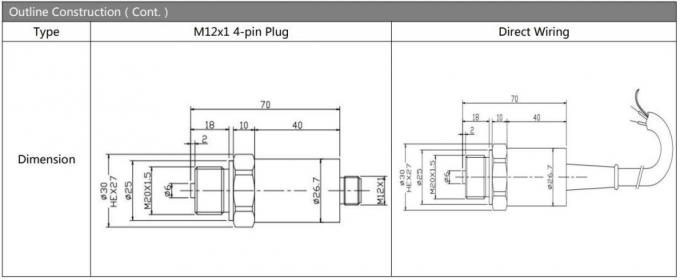

| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||

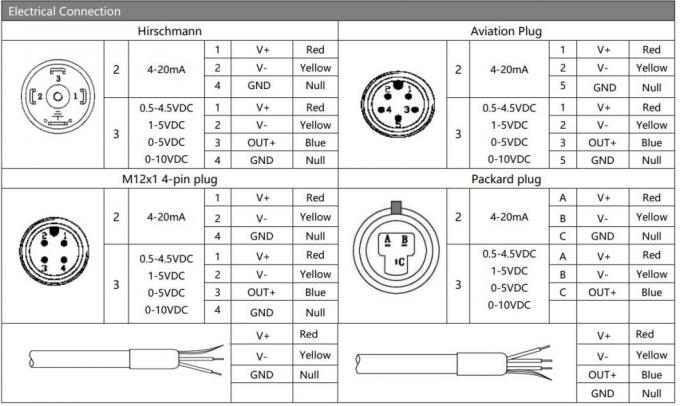

| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
