جهاز إرسال ضغط بيزومقاوم مملوء بالزيت مع مخرجات متنوعة 4-20mA من Hengtong
Product Details
| النموذج رقم: | BP93420-IB | استقرار على المدى الطويل: | +-0.2% في السنة (نوع) |
|---|---|---|---|
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| المواصفات: | مستشعر ضغط السيليكون | العلامة التجارية: | HTsensor |
| الأصل: | الصين | درجة الدقة: | 0.5 جرام |
| نطاق الضغط: | 0kpa~10kpa...100MPa | تصنيف الملكية الفكرية: | IP65 |
| إبراز |
4-20mA oil-filled pressure transmitter,piezoresistive pressure sensor transmitter,diverse output pressure sensor,piezoresistive pressure sensor transmitter,diverse output pressure sensor |
||
Product Description
Hengtong 4-20mA وصف منتج جهاز إرسال ضغط مقاوم للضغط مملوء بالزيت مع مخرجات متنوعة
جهاز إرسال الضغط BP93420IB
مقدمة:
يعتمد جهاز إرسال الضغط BP93420IB على سلسلة HT من عزل السيليكون المنتشر القلب المملوء بالزيت كعنصر قياس للإشارة. تقع دائرة معالجة الإشارة داخل غلاف من الفولاذ المقاوم للصدأ، وتحول إشارة المستشعر إلى إشارة إخراج قياسية. خضع المنتج لاختبارات صارمة وفحص شيخوخة للمكونات والمنتجات شبه المصنعة والمنتجات النهائية، مما يضمن أداءً مستقرًا وموثوقًا.
ميزات المنتج:
1. نطاق قياس واسع، هيكل من الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة
2. تصميم مضغوط وخفيف الوزن
3. صفر وقابل للتعديل على نطاق واسع
4. دقة عالية، هيكل من الفولاذ المقاوم للصدأ بالكامل
5. صفر وقابل للتعديل على نطاق واسع
التطبيقات:
1. قياس ضغط الغازات والسوائل غير المسببة للتآكل باستخدام الفولاذ المقاوم للصدأ 316L
2. يستخدم في الصناعات البحرية والطيران
3. يستخدم في العمليات الصناعية في الموقع مثل البترول والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا
4. يستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معلمات الأداء: | |
| نطاق القياس | -100 كيلو باسكال…0 كيلو باسكال ~ 10 كيلو باسكال…100 ميجا باسكال |
| نوع الضغط | الضغط المقاس، الضغط المطلق، الضغط المختوم |
| الحمل الزائد | ≤ 1.5 ضعف النطاق المقنن |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (حد أقصى) |
| التكرار | 0.1%FS |
| تباعد | 0.1%FS |
| الاستقرار على المدى الطويل | ±0.1%F.S/Year(نموذجي) ±0.2%F.S/Year(حد أقصى) |
| انحراف درجة حرارة نقطة الصفر | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| انحراف درجة حرارة النطاق الكامل | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| درجة حرارة التعويض | 0-70 درجة مئوية (≤10 ميجا باسكال، قابلة للتخصيص) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة الغلاف | 304، 316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة الانفجار | Ex ia IIC T6 Ga |
| تصنيف الحماية | IP65 |
| ختم الحلقة O | مطاط الفلور |
| الوزن | ~0.25 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
| 4~20mA | 12~30VDC | 2/3/4 سلك |
| 0~10/20mA | 3 أسلاك |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| نصائح الطلب |
2. عند تقديم طلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن رؤوس عرض رقمية.
3. عند طلب أجهزة الإرسال المزودة برأس عرض LCD أو LED، يجب ألا يقل مصدر الطاقة لجهاز الإرسال عن 20VDC.
4. لضمان التشغيل الموثوق به للمنتج، يوصى بأن يقوم المستخدمون بتركيب أجهزة الحماية من الصواعق في الموقع والتأكد من أن المنتج ومصدر الطاقة مؤرضان بشكل موثوق.
5. الطول الافتراضي للكابل هو 1.5 متر، متوفر بثلاث مواد. إذا لم يتم تحديده، فسيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة، فيرجى تحديدها في الطلب.
7. بالنسبة للمتطلبات الخاصة مثل الاهتزازات القوية، وقوة التأثير اللحظية، والتداخل الكهرومغناطيسي أو التردد اللاسلكي القوي، يرجى إبلاغ شركتنا وتحديدها في الطلب.

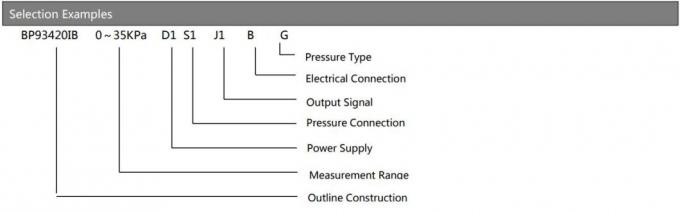

| دليل الطلب | ||||||||
| BP93420XX | جهاز إرسال الضغط | |||||||

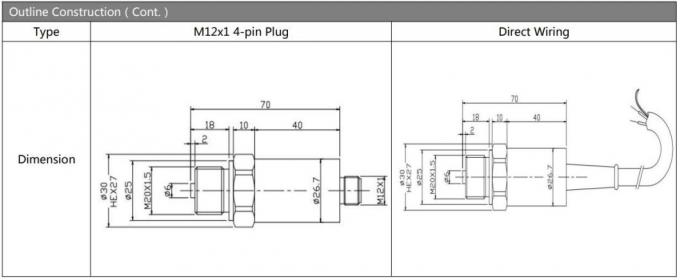

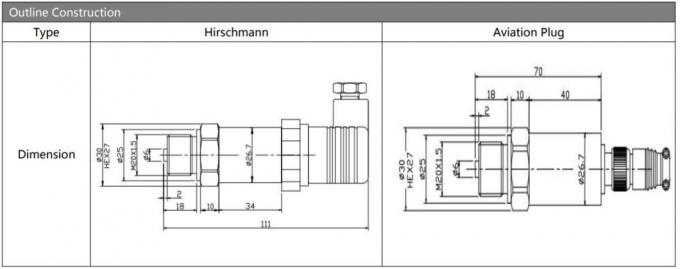

| الكود | بناء الخطوط العريضة | |||||||
| IB | جهاز إرسال الضغط العام | IX | جهاز إرسال الضغط العرض | |||||
| IE | جهاز إرسال ضغط الطيران المقاوم للصدمات | IIC/III | جهاز إرسال الضغط العام/العرض الصناعي | |||||
| IF | جهاز إرسال الضغط المقاوم للرطوبة | IIE/IIIE | جهاز إرسال الضغط العام/العرض | |||||
| IN | جهاز إرسال الضغط المخصص لتكييف الهواء | |||||||
| IC | جهاز إرسال الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | حجاب حاجز كبير/جهاز إرسال الضغط عالي الحرارة | |||||||
| نطاق القياس | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa or MPa | X: يشير إلى نطاق القياس الفعلي | |||||||
| الكود | مزود الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | أخرى | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الكود | وصلة الضغط | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | أخرى | |||||||

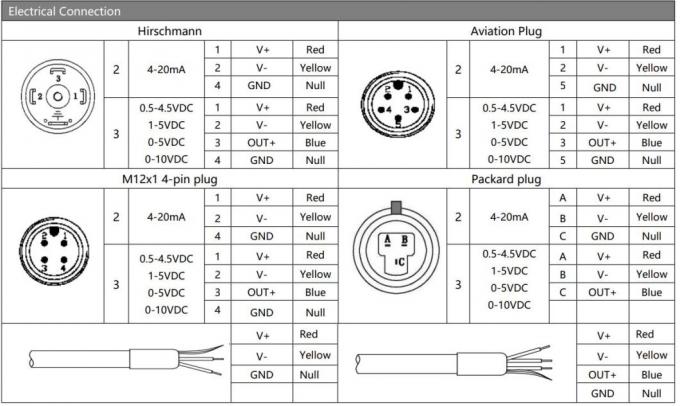

| الكود | التوصيل الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | PG7 قابس | |||||||
| B3 | إخراج كابل مختوم | |||||||
| B4 | 2088 غلاف صناعي | |||||||
| B5 | 2088 غلاف صناعي مع شاشة عرض | |||||||
| B6 | أخرى | |||||||
| الكود | نوع الضغط | |||||||
| G | الضغط المقاس | |||||||
| A | الضغط المطلق | |||||||
| S | الضغط المرجعي المختوم | |||||||
الأسئلة الشائعة:
1. س: ما هي ميزات أجهزة إرسال مستشعر الضغط الخاصة بك؟
ج: دقة عالية ومتانة وأداء ممتاز. التخصيص متاح.
2. س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسينا تصميم المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3. س: ما هي طاقتك الإنتاجية؟
ج: يمكن لمرافق التصنيع لدينا إنتاج ما يصل إلى 30000 جهاز إرسال مستشعر ضغط شهريًا، لذلك نحن قادرون تمامًا على تلبية احتياجات الطلبات واسعة النطاق. ومع ذلك، يُنصح بالاتصال بفريق المبيعات لدينا مسبقًا لضمان سلاسة الإنتاج وجدولة التسليم.
4. س: ما هي فترة التسليم النموذجية؟
ج: 5 ~ 8 أيام عمل للنماذج القياسية. قد تختلف المنتجات المخصصة.
5. س: كيف يتم تسعير المنتجات؟ أي خصومات؟
ج: تسعير تنافسي مع خصومات للطلبات المجمعة أو الشركاء على المدى الطويل.
6. س: ما هو الضمان على منتجاتك؟ وخدمة ما بعد البيع؟
ج: مدة الضمان لدينا هي 24 شهرًا بعد الشحن، وسترد خدمة ما بعد البيع لدينا على أسئلتك في غضون 24 ساعة، وتتوفر دائمًا التعليمات عن بعد عن طريق شبكة الكمبيوتر.
