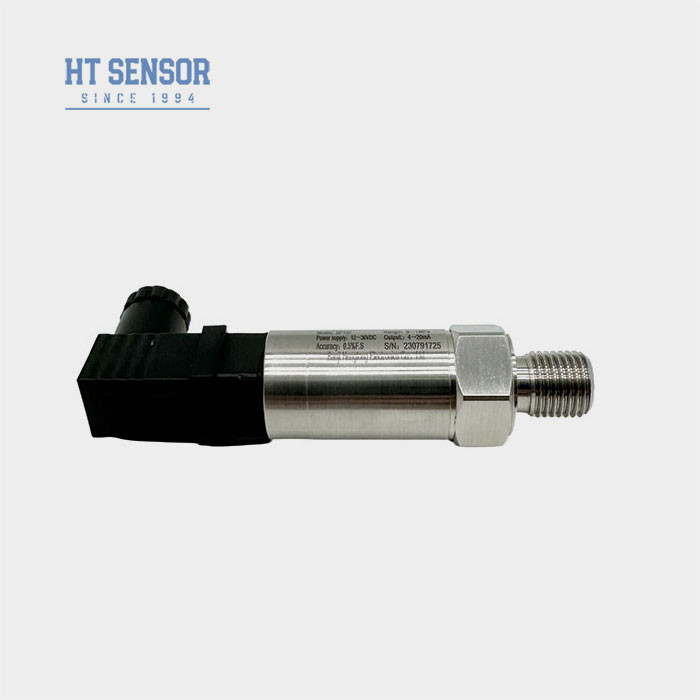

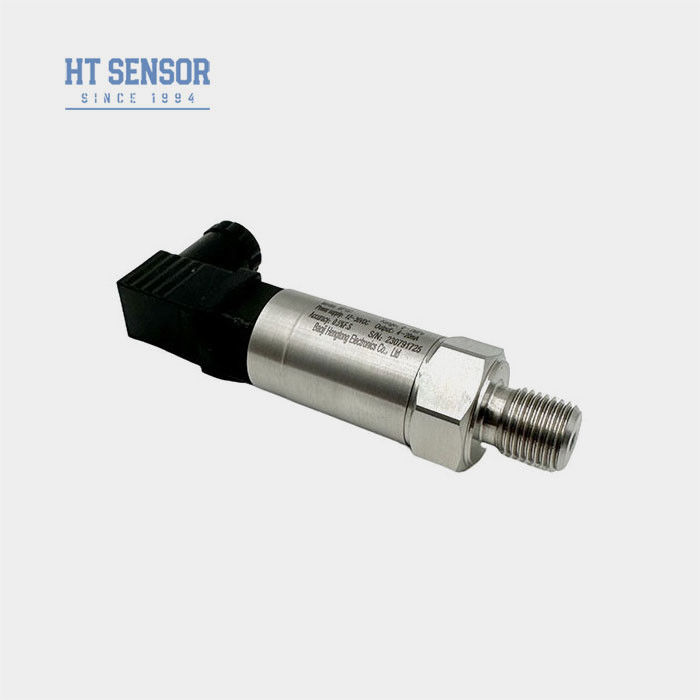

BP157 Hengtong OEM ميني DIN جهاز استشعار نقل الضغط لقياس الغاز والماء والزيت
Product Details
| النموذج رقم: | بي بي 157 | النطاق: | -100kpa~0~10kpa~40Mpa |
|---|---|---|---|
| انتاج |: | 4-20mA /0.5-4.5Vdc/0-10VDC | استقرار على المدى الطويل: | +-0.2% في السنة (نوع) |
| مواد الإسكان: | 304 من الفولاذ المقاوم للصدأ | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| النوع: | جهاز إرسال الضغط العادي | نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر |
| وسط القياس: | غاز | درجة الدقة: | 0.5٪ |
| تصنيف الملكية الفكرية: | IP65 | التخصيص: | متاح -- طلب مخصص |
| إبراز |
Hengtong OEM pressure sensor,Mini DIN pressure transmitter,Gas water oil measurement sensor,Mini DIN pressure transmitter,Gas water oil measurement sensor |
||
Product Description
BP157 Hengtong OEM ميني DIN جهاز استشعار نقل الضغط لقياس الغاز والماء والزيت
جهاز نقل الضغط BP157
إدخال مستشعر ضغط صغير DIN:
جهاز إرسال مستشعر ضغط صناعي BP157 باستخدام مستشعر ضغط السيليكون التنتشر HT كعنصر قياس للإشارة.لدينا PCBS تطوير ذاتي تحويل إشارات المستشعرات إلى إشارات الخروج القياسية.5-4.5VDC4-20mA. إنتاج DIN الصغير يلبي معظم الاحتياجات الميدانية.
خصائص المنتجمن مستشعر ضغط DIN صغير:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة.
2التصميم المدمج والخفيف
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل بنية الفولاذ المقاوم للصدأ
5.قابل للتعديل الصفر والكمية الكاملة
التطبيقاتمن مستشعر ضغط DIN صغير:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ.
2تطبيق في الصناعات البحرية والطيران.
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداءمن مستشعر ضغط DIN صغير: | |
| نطاق القياس | 0kPa ~ 10kPa... 5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيارمن مستشعر ضغط DIN صغير |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلب | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||

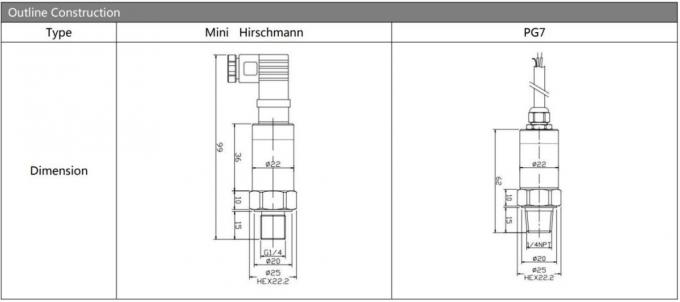

| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
1. س:هل أنت شركة تصنيع؟
ج: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س:الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
6.س: اتصل بنا
ج: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
.
