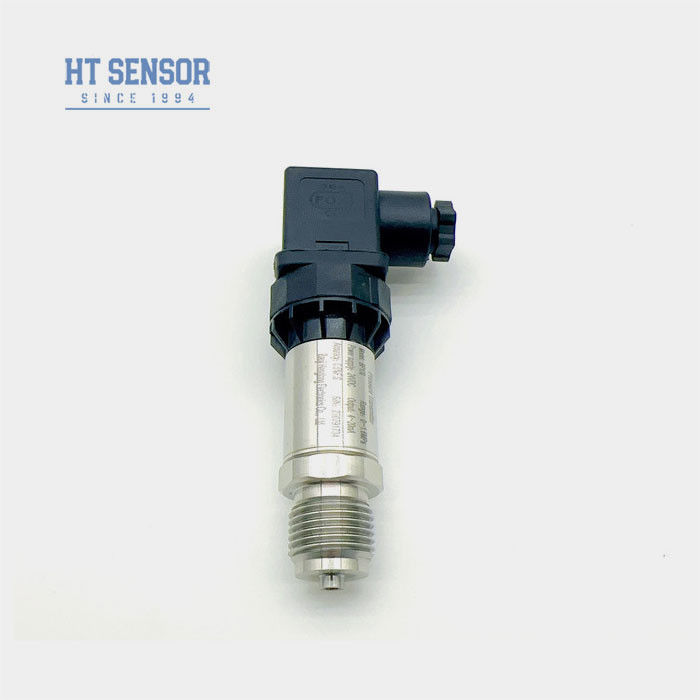

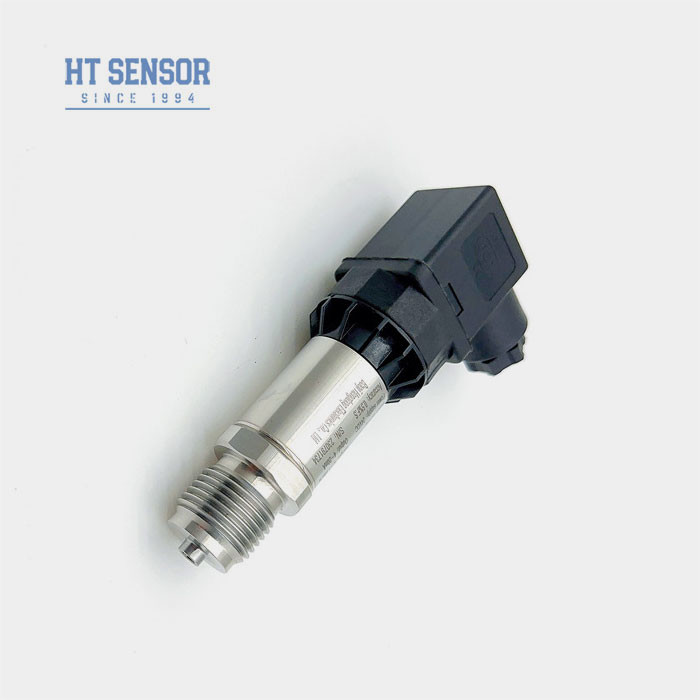

جهاز استشعار HT مجموعة قياس واسعة BP170 جهاز استشعار جهاز إرسال الضغط لمراقبة العملية
Product Details
| النموذج رقم: | BP170 | مخصصة: | مخصصة |
|---|---|---|---|
| انتاج: | 4-20mA | مواد الإسكان: | 316 لتر |
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | المواصفات: | مستشعر ضغط السيليكون |
| العلامة التجارية: | HTsensor | الأصل: | الصين |
| النوع: | جهاز استشعار ضغط BP170 | نطاق الضغط: | 0kPa~10kPa...40MPa |
| إبراز |
HT pressure sensor for process control,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty |
||
Product Description
جهاز استشعار HT مجموعة قياس واسعة BP170 جهاز استشعار جهاز إرسال الضغط لمراقبة العملية
جهاز نقل الضغط BP170
إدخال مستشعر جهاز نقل الضغط:
جهاز استشعار إرسال الضغط BP170 يستخدم سلسلة HT الصلب المعزول المحملة بالزيت أساس جهاز الاستشعار كعنصر قياس الإشارة.لوحات PCB ذات دقة عالية تم تطويرها بنفسه لتحويل إشارة المستشعر إلى إشارة الخروج القياسية المطلوبة من قبل العملاء.المنتجات النهائية يتم اختبارها بدقة وفحص الشيخوخة، أداء مستقر وموثوق به ، مناسبة لاختبار الضغط في مناسبات مختلفة
خصائص المنتج لجهاز استشعار ضغط:
- 1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
- 2التصميم المدمج والخفيف
- 3دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
- 4.الصفر القابل للتعديل والمقاس الكامل
تطبيقات أجهزة استشعار الضغط:
- 1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
- 2تطبيق في الصناعات البحرية والطيران
- 3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
- 4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء لمستشعر جهاز نقل الضغط | |
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| الاختيار أمثلة على جهاز استشعار إرسال الضغط |
| نصائح الطلب |
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة التشغيل المسموح بها للخاتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. عندما تكون درجة حرارة التشغيل للمنتج أقل من -20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
6طول الكابل الافتراضي هو 1.5m وهناك ثلاثة أنواع من المواد للاختيار من بينها. إذا لم تكن هناك تعليمات خاصة، يمكن استخدام مواد الكابل البولي إيثيلين.إذا كنت بحاجة إلى مواد مختلفة للأسلاك، من فضلك حدد ذلك في نموذج الطلب.
7في حالة وجود متطلبات خاصة مثل الاهتزاز القوي، قوة التأثير الفوري، التداخل الكهرومغناطيسي أو الراديو الراديوي القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب لجهاز استشعار ضغط | |||||||||
| BP170X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
1س:هل أنت شركة تصنيع؟
أ:نحن مصنعون مع أكثر من 29 عاما من الخبرة.
2س: هل يمكننيالمنتجات المخصصة?
ج: نعمنحن نقدم خدمات تصميم المعدات الأولية و حسب الطلب
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
