مكان المنشأ: | باوجى، الصين |
---|---|
اسم العلامة التجارية: | HT SENSOR |
إصدار الشهادات: | CE,RoHs,ISO9001 |
رقم الموديل: | BP93420-IC |
الحد الأدنى لكمية: | 1 |
الأسعار: | Negotiable |
تفاصيل التغليف: | حزمة التصدير القياسية |
وقت التسليم: | 5-8 أيام عمل |
شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
القدرة على العرض: | 5000 قطعة / شهر |
رقم الطراز: | BP93420-IC | نطاق الضغط: | -100KPA-0-10kpa-60Mpa |
---|---|---|---|
الناتج: | 4-20mA /0-5VDC /0-10VDC /0.5-4.5VDC | القوة: | 3.3-5.5VDC /12-36VDC |
نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر |
وسط القياس: | سائل | درجة الدقة: | 0.5٪ |
تصنيف IP: | IP65 | التخصيص: | متاح -- طلب مخصص |

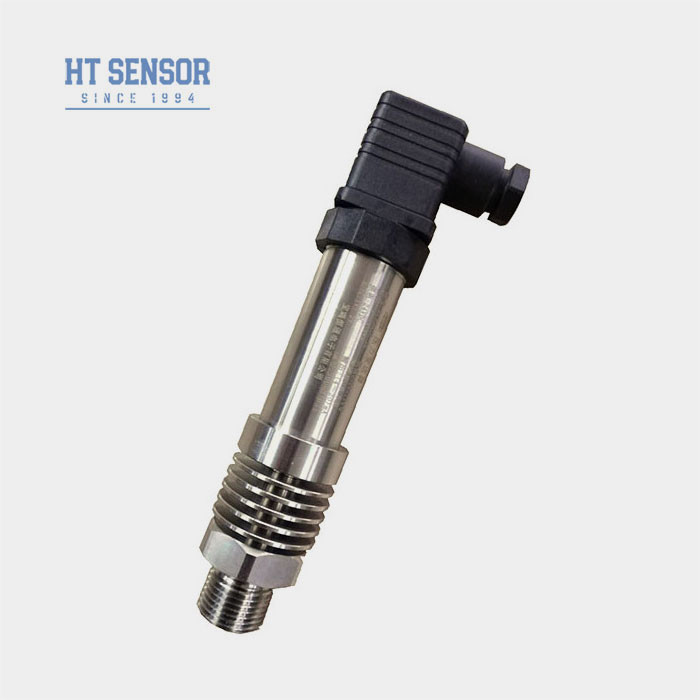

مستشعر جهاز نقل الضغط BP93420IC
إدخال مستشعر جهاز نقل الضغط:
BP93420-IC هو جهاز استشعار نقل ضغط عالي درجة الحرارة يستخدم النواة المملوءة بالزيت العازلة المقاومة للضغط من سلسلة HT19 المتقدمة كعنصر قياس رئيسي.يلتقط جهاز الاستشعار بفعالية ضغط الوسط المقاس من خلال هيكل تفريغ الحرارة المتخصص المدمج في جهاز الإرسال.هذا التصميم الاستثنائي يجعله مناسبًا تمامًا لبيئات متطلبة ذات درجات حرارة عالية ، مما يجعله خياراً مثالياً للتطبيقات التي تنطوي علىيجد استخدامًا واسعًا في العمليات والأنظمة الصناعية التي تتطلب ضغطًا دقيقًا وموثوق بهالقياسات حتى في إعدادات الحرارة العالية الصعبة
خصائص المنتجمن جهاز استشعار نقل الضغط:
التطبيقاتمن جهاز استشعار نقل الضغط:
معايير الأداء لمستشعر جهاز نقل الضغط | |
نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
التكرار | 0.1% FS |
التهاب النفس | 0.1% FS |
الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
استجابة التردد | 2.4Khz |
درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
درجة حرارة العمل | -20 درجة مئوية إلى 150 درجة مئوية |
درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
اهتزاز | 10g،55Hz ~ 2kHz |
مواد السكن | 304316 لتر |
مادة الحجاب الحاجز | 316L |
مقاومة العزل | 100MΩ 100VDC |
تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
تصنيف الحماية | IP65 |
مهرجان الحلقة | مطاط الفلور |
الوزن | ~ 0.4 كجم |
إشارة الخروج | فولتاج التغذية | نوع الإخراج |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
0 ~ 10 / 20mA | 3 أسلاك |
|
0/1 ~ 5 فولت | ||
0/1~10 فولت | ||
0.5 إلى 4.5 فولت | 5VDC | |
بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
نصائح الطلب |
دليل الطلب | ||||||||
BP93420XX | ناقل الضغط | |||||||
الرمز | المخطط البناء | |||||||
IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
IC | ناقل الضغط عالي الحرارة | |||||||
IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
(0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
الرمز | إمدادات الطاقة | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | غيرها | |||||||
الرمز | إشارة الخروج | |||||||
S1 | 4~20mADC | S5 | 0~20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
الرمز | اتصال الضغط | |||||||
J1 | M20 × 1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | غيرها | |||||||
الرمز | الاتصال الكهربائي | |||||||
B1 | هيرشمان | |||||||
B2 | مغلق PG7 | |||||||
B3 | مخرج الكابلات المغلقة | |||||||
B4 | 2088 غطاء صناعي | |||||||
B5 | 2088 غطاء صناعي مع عرض | |||||||
B6 | غيرها | |||||||
الرمز | نوع الضغط | |||||||
G | ضغط القياس | |||||||
أ | الضغط المطلق | |||||||
S | ضغط مرجعية مغلقة |
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
