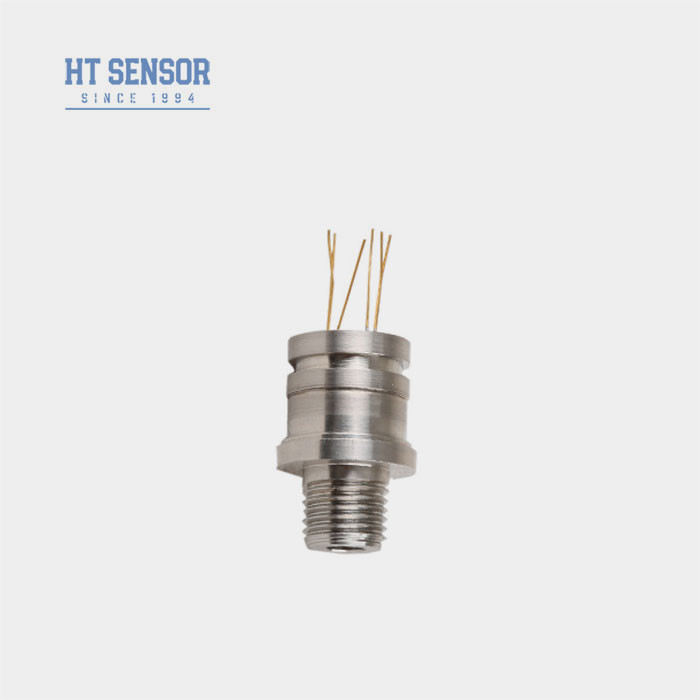

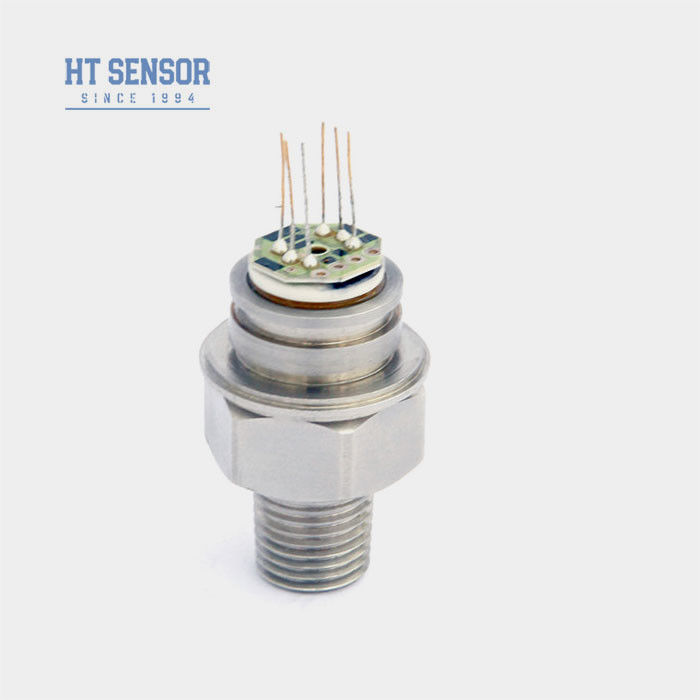

عنصر مستشعر ضغط السيليكون من الفولاذ المقاوم للصدأ خلية مرسل ضغط مقاومة الانفعال
Product Details
| رقم الموديل: | HT30 | نوع الموضوع: | G1/4 G1/8 وهلم جرا |
|---|---|---|---|
| نوع الأسلاك: | دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة | قياس المتوسطة: | الغاز والسائل |
| استقرار: | ±0.1% FS/السنة | يتراوح: | 0~10kpa- 40Mpa |
| غشاء: | 316 لتر | مزود الطاقة: | 1.5ma |
| نوع إشارة الخرج: | نوع التناظرية | مادة: | الفولاذ المقاوم للصدأ |
| التخصيص: | متاح | طلب مخصص | ضمان: | سنتان |
| إبراز |
جهاز استشعار الضغط السيليكوني من الفولاذ المقاوم للصدأ,عنصر مستشعر الضغط السيليكوني,ناقل الضغط الوقائي السيليكوني,Silicon Pressure Sensor Element,Silicon Piezoresistive Pressure Transmitter |
||
Product Description
جهاز استشعار الضغط من الفولاذ المقاوم للصدأ
HT30 جهاز استشعار الضغط الوقائي للسيليكون
إدخال جهاز استشعار الضغط من السيليكون:
HT30 جهاز استشعار الضغط المقاوم للضغط السيليكون هو السيليكون المنتشر المستقر للغايةيستخدم التأثير المقاوم للطاقة من السيليكون المنتشر لقياسضغط السوائل والغازات. يتم لحام النواة مع بعضها البعض مع معيارالخيط، وهو لا يستخدم اغلاق حلقة O، مما يجعله مناسبة لمجموعة واسعة منالتطبيقات
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
1يستخدم التكنولوجيا المتقدمة و غطاء من الفولاذ المقاوم للصدأمواد مثل التيتانيوم و Hastelloy للحجاب الحاجز
2.استخدام دوائر الألواح السميكة لتعويض درجة الحرارة ونقطة الصفرتصحيح.
3.واجهات عدة خيوط متاحة للاختيار
4مصفوقة كقطعة واحدة، حجم ضيق، وموثوقية عالية
التطبيقاتمن جهاز استشعار الضغط من السيليكون:1تطبيق في مواقع مختلفة للعمليات الصناعية، بما في ذلك البترول والكيمياء والمعادن والطاقة والهيدرولوجيا.
2تستخدم في الصناعات البحرية والطيران
3مناسبة لأنظمة التحكم الهيدروليكية والهوائية
4تستخدم في تطبيقات التحكم في العمليات
الأداء الكهربائيمن جهاز استشعار الضغط من السيليكون:1إمدادات الطاقة: ≤2mA DC (النوعي 1.5mA DC)
2عائق الدخول:2.5KΩ~6KΩ
3عائق الإخراج:2.5KΩ~6KΩ
4الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم.
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 63 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25°C | |||||
| المخطط البناء | |
| البعد |
|
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
| أسئلة وأجوبة |
.4س: ما هو فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
.6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
