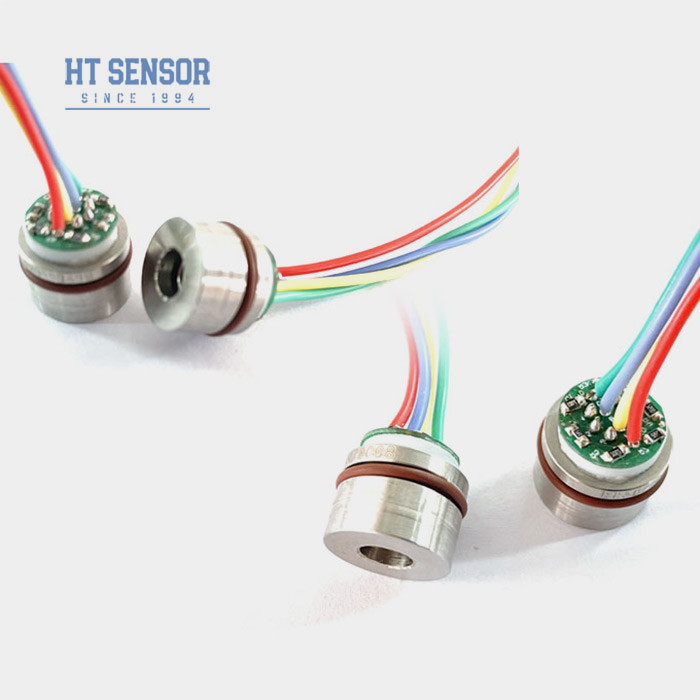

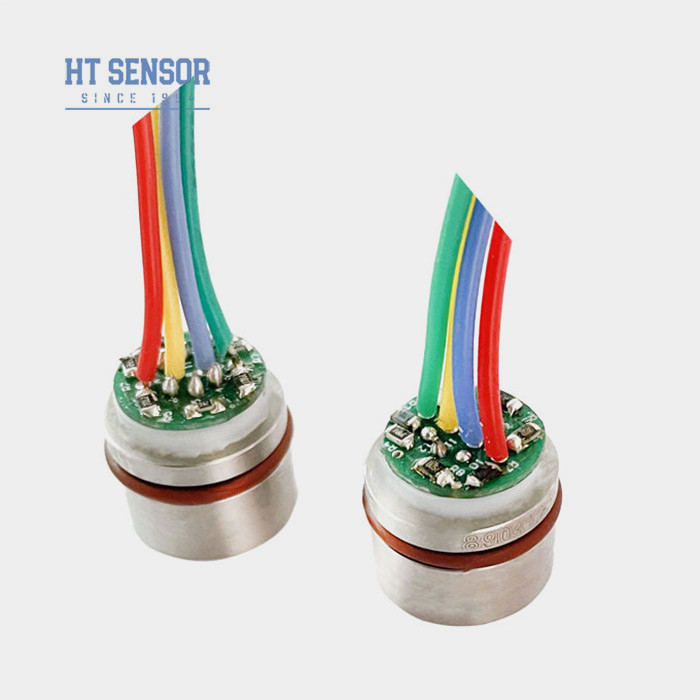

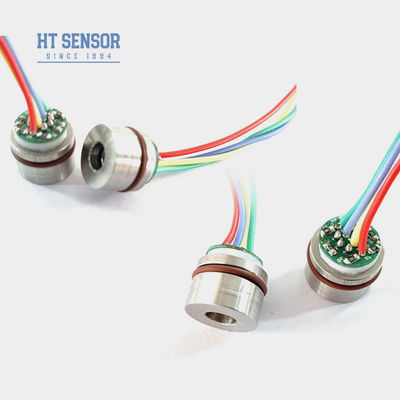

جهاز استشعار الضغط المصغر من السيليكون 15 ملم جهاز استشعار مستوى الصلب المقاوم للصدأ 10VDC
Product Details
| رقم الموديل: | HT15V | نوع الموضوع: | لا |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | قياس وسيط: | الغاز والسائل |
| يتراوح: | 0-350kpa~20MPa | إمداد: | 5-10VDC |
| الكلمات الرئيسية: | مستشعر صغير | مواصفة: | 15mm |
| علامة تجارية: | (هينغتونغ) | يكتب: | جهاز استشعار ضغط من السيليكون |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | متاحة OEM و ODM |
| إبراز |
جهاز استشعار ضغط من نوع "سيليكون ميني",جهاز استشعار ضغط سيليكوني صغير 10VDC,جهاز استشعار الضغط المقاوم للصدأ 10VDC,Silicon Mini Pressure Sensor 10VDC,10VDC Stainless Steel Piezoresistive Pressure Sensor |
||
Product Description
جهاز استشعار الضغط من الصلب المقاوم للصدأ 10VDC
HT15V المقاوم للصقيعالسيليكونجهاز استشعار الضغط
إدخال جهاز استشعار ضغط من السيليكون 15 ملم:
V هو جهاز استشعار ضغط من السيليكون المقاوم للضغط مع مصدر طاقة الجهد الثابت والتحكم في الإخراج من 10mv / V.إنه يستخدم تأثير المقاومة الصلبة للسيليكون المنتشر لقياس ضغط السائل والغاز بدقةجهاز استشعار الضغط من السيليكون V يبلغ قطره 15 مم فقط ، ينتمي إلى جهاز استشعار الضغط من النوع الراقي. يستخدم جهاز الاستشعار على نطاق واسع في مجموعة متنوعة من المعدات الصغيرة التي تتطلب حجمًا صغيرًا.شركتنا يمكن أيضا القيام بتخصيص خاص على أساس احتياجات المستخدمين، مثل أجهزة استشعار الضغط لجميع الهياكل المطاوعة ، ومكافأة درجة الحرارة الواسعة ، والموثوقية العالية ، وأجهزة استشعار مضادة للصدمات والاهتزازات ، خاصة للأسلحة والمعدات الدفاعية الوطنية.
خصائص المنتجمن أجهزة استشعار الضغط من السيليكون 15 مم:
- يستخدم التكنولوجيا المتقدمة ويتم تغليفه في 316L الفولاذ المقاوم للصدأالسكن
- نطاق قياس واسع 0 ~ 350KPa ~ 60MpaS
- موثوقية عالية واستقرار ممتاز
- إمدادات الجهد الثابت
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- التصميم المدمج، مثالية للتطبيقات مع مساحة محدودة
- تستخدم في أنظمة التحكم في العملية لمراقبة الضغط والتحكم فيه
- تستخدم عادة في أنظمة التبريد ومضغوطات الهواء لقياس الضغط
- إمدادات الطاقة: ≤10VDC
- الجهد الخارجي للوضع المشترك: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ ~ 20KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي: سلك ذو درجة حرارة عالية 100 مم، كابل شريط
| معايير الأداءمن أجهزة استشعار الضغط من السيليكون 15 مم: | |||||
| نطاق القياس | مقاس ((G) | 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS,7MPaS,10MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | 100±1 | 100±2 | mV | ||
| صفر التبديل الحراري | ± 0.8 | ±2 | %F.S | ||
| درجة حرارة كاملة | ± 0.8 | ±2 | %F.S | ||
| معالجة مؤقتة | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 80MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 20 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 10V @ 25oC | |||||
| المخطط البناء | |
| البعد |  |
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
1. في التجميع للاهتمام بحجم الغلاف الأساسي والجهاز الإرسالي للتعاون ، من أجل تحقيق
2أثناء تجميع الهيكل، تأكد من أن يكون مستويًا عموديًا وتطبيق الضغط بالتساوي لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة التي يتم اختبارها غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بواسطة اليد أو بأداة حادة لتجنب التشوه أو ثقب الحجاب الحاجز وتلف النواة.
5أبقي مدخل ضغط غرفة الضغط السلبي لجهاز استشعار الضغط مفتوحًا للجو لمنع الماء.بخار المياه أو الوسائط المآكلة من دخول غرفة الضغط السلبي في قلب ضغط القياس.
6إذا كان هناك أي دبوس تغيير، يرجى وفقا للسمة على الموصل الفعلي للإشارة.
