مكان المنشأ: | باوجى، الصين |
---|---|
اسم العلامة التجارية: | HT SENSOR |
إصدار الشهادات: | CE,RoHs,ISO9001 |
رقم الموديل: | بي بي 155 |
الحد الأدنى لكمية: | 1 |
الأسعار: | negotiable |
تفاصيل التغليف: | حزمة التصدير القياسية |
وقت التسليم: | 5-8 أيام عمل |
شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
القدرة على العرض: | 5000 قطعة / شهر |
دقة: | ± 0.25٪ F.S | مواد الإسكان: | الفولاذ المقاوم للصدأ |
---|---|---|---|
نطاق الضغط: | 0~10kpa...5mpa | إشارة الخرج: | 4-20mA/0.5-4.5VDC |
إمدادات الطاقة: | 12-30 فولت تيار مستمر | عملية اتصال: | G1/2، M20x1.5 |
مستوى الحماية: | IP65 | وقت الاستجابة: | ≤10 مللي ثانية |
تعويض مؤقت: | 0 ~ 70 درجة مئوية | درجة الحرارة التشغيل.: | -20 ~ 80 درجة |
إبراز: | مستشعر الضغط الصناعي 4-20mA,مستشعر الضغط الصناعي من الفولاذ المقاوم للصدأ 30VDC,مستشعر ضغط زيت الهواء 30VDC,Industrial Pressure Sensor Stainless Steel 30VDC,Air Oil Pressure Sensor 30VDC |

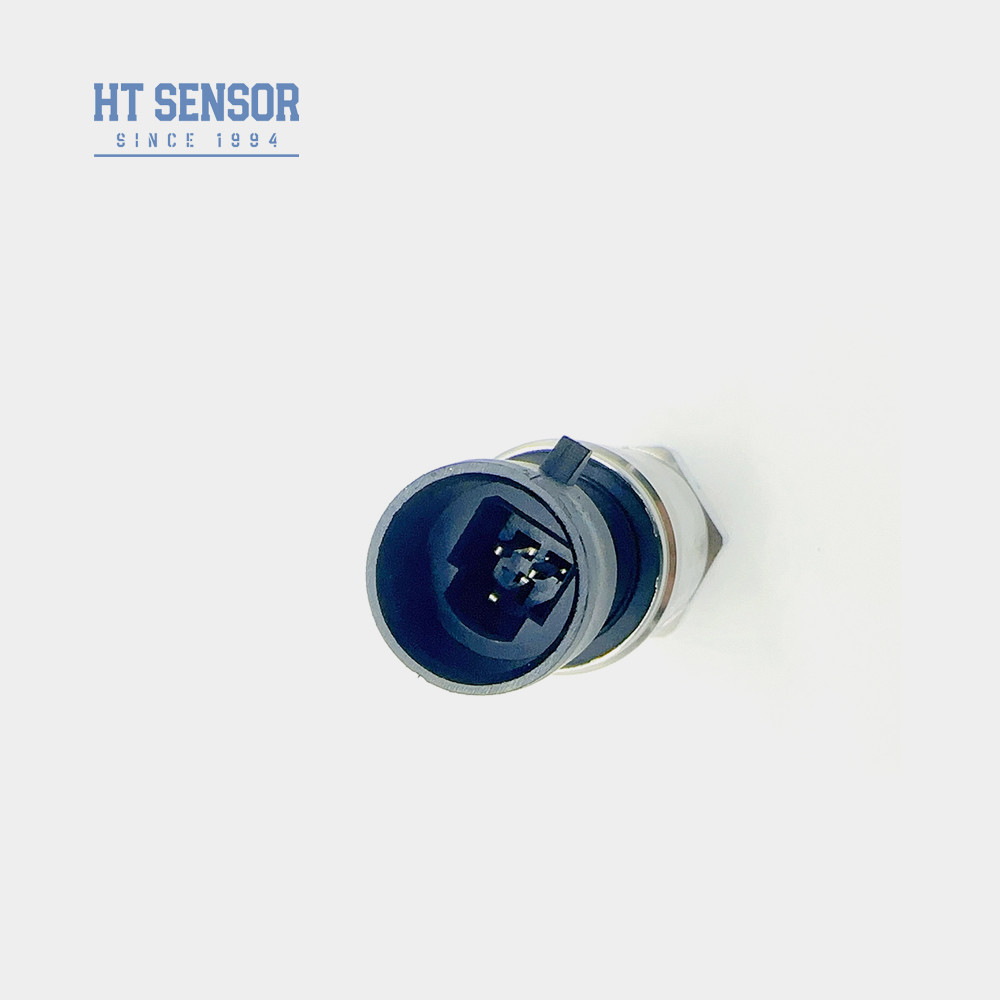

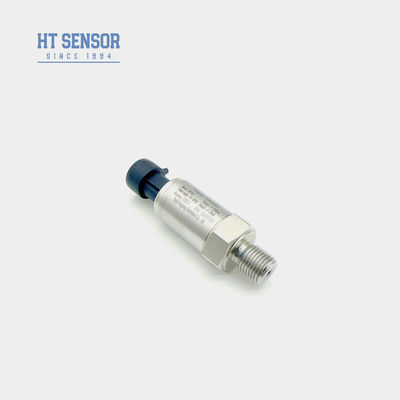

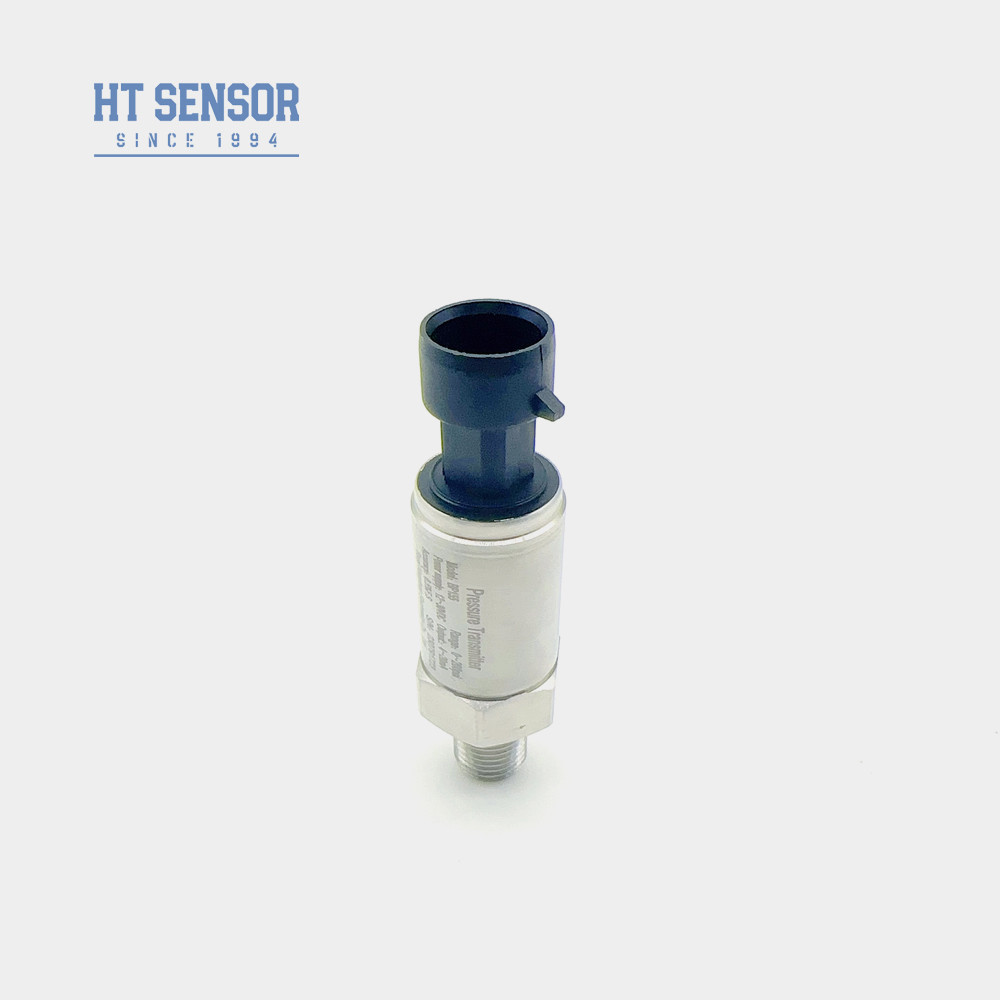

4-20mA مستشعر الضغط الصناعي من الفولاذ المقاوم للصدأ للنظام الهيدروليكي
جهاز استشعار الضغط الصناعي BP155
إدخال مستشعر الضغط الصناعي BP155:
سلسلة BP155 جهاز نقل الضغط يستخدم سلسلة HT السيليكون المقاومة للضغطغشاء العزل النواة المليئة بالزيت كعنصر قياس الإشارة.ويقع دائرة المعالجة داخل غطاء من الفولاذ المقاوم للصدأ، وتحويلإشارة جهاز الاستشعار إلى إشارة خروجاً قياسية.اختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية لضمان الأداء المستقر والموثوق به.مع تصميم مضغوط وسهولة التثبيت،هذا جهاز استشعار الضغط من السيليكون المنتشر هو خيار موثوق به لقياس الضغط في الأماكن الضيقة.
خصائص المنتجمن جهاز استشعار الضغط الصناعي BP155:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
التطبيقاتمن جهاز استشعار الضغط الصناعي BP155:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
معايير الأداء: | |
نطاق القياس | 0kPa ~ 10kPa... 5MPa |
نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
التكرار | ≤0.1%FS |
التهاب النفس | ≤0.1%FS |
الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
استجابة التردد | 2.4Khz |
درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
اهتزاز | 10g،55Hz ~ 2kHz |
مواد السكن | 304316 لتر |
مادة الحجاب الحاجز | 316L |
مقاومة العزل | 100MΩ 100VDC |
تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
تصنيف الحماية | IP65 |
مهرجان الحلقة | مطاط الفلور |
الوزن | ~ 0.05 كجم |
إشارة الخروج | فولتاج التغذية | نوع الإخراج |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
0 ~ 10 / 20mA | 3 أسلاك |
|
0/1 ~ 5 فولت | ||
0/1~10 فولت | ||
0.5 إلى 4.5 فولت | 5VDC |
أمثلة اختيار |
نصائح الطلب |
دليل الطلب | |||||||||
BP15X | ناقل الضغط التناظري | ||||||||
الرمز | المخطط البناء | ||||||||
5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
(0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
الرمز | إمدادات الطاقة | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | غيرها | ||||||||
الرمز | إشارة الخروج | ||||||||
S1 | 4~20mADC | S5 | 0~20mADC | ||||||
S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
الرمز | اتصال الضغط | ||||||||
J1 | M20 × 1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | غيرها ((¢50.4 فلانج) | ||||||||
الرمز | الاتصال الكهربائي | ||||||||
B1 | هيرشمان | ||||||||
B2 | PG7 | ||||||||
B3 | كابل مغلق منفذ 1.5 متر | ||||||||
B4 | غيرها | ||||||||
الرمز | نوع الضغط | ||||||||
G | ضغط القياس | ||||||||
أ | الضغط المطلق | ||||||||
S | ضغط مرجعية مغلقة |
