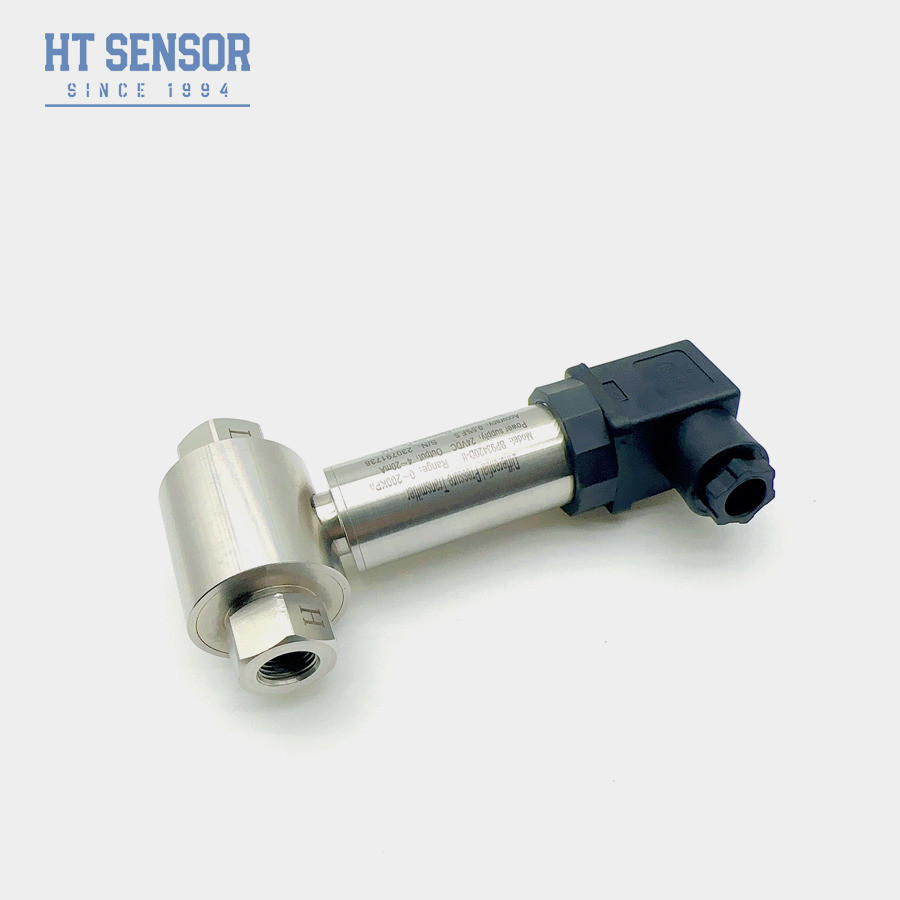

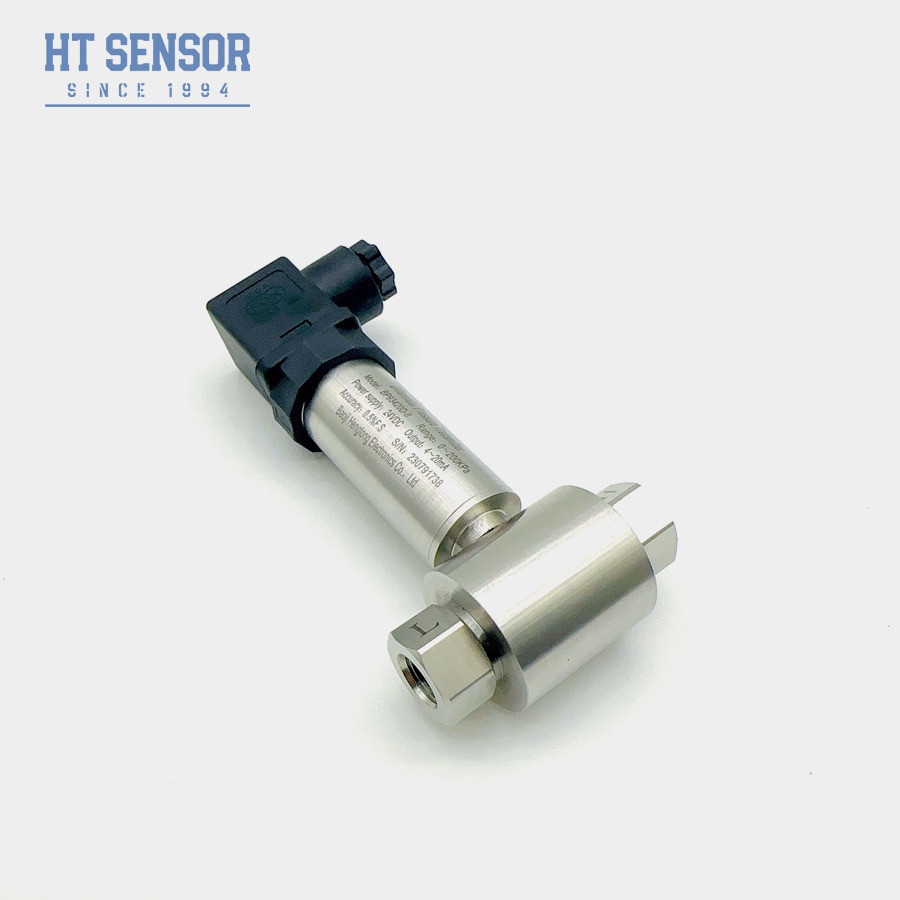

جهاز استشعار الضغط التفاضلي BP93420D-II
Product Details
| نموذج: | BP93420D-II | يتراوح: | 0-10kpa ~ 2mpa |
|---|---|---|---|
| قوة: | 5VDC/24VDC | الإخراج: | 0.5-4.5 فولت 4-20mA RS485 وهلم جرا |
| مادة: | الفولاذ المقاوم للصدأ | خيط: | الذكور والإناث G1/4 وهلم جرا |
| نوع الضغط: | الضغط التفاضلي | فئة الحماية: | IP65 |
| درجة حرارة العمل: | 0-60 درجة مئوية | موصل: | Big Din أو OEM |
| إبراز |
fluid differential pressure transmitter,BP93420D-II pressure sensor,differential pressure transmitter with warranty,BP93420D-II pressure sensor,differential pressure transmitter with warranty |
||
Product Description
BP93420D-II مستشعر ناقل الضغط التفاضلي للضغط التفاضلي في السائل
BP93420DIIدمختلفة(ب)إعادة تأهيلجهاز إرسال
إدخال جهاز نقل الضغط التفاضلي:
جهاز استشعار الضغط التفاضلي BP93420DII هو جهاز استشعار يستخدم لقياس الضغط التفاضلي في السائل.يمكن أن يقيس الفرق في الضغط بين نقطتين مختلفتين وغالبا ما تستخدم لمراقبة المستوى في خط الأنابيبأجهزة استشعار الضغط التفاضلية تستخدم على نطاق واسع في أنظمة التحكم الصناعية وأنظمة HVAC وتطبيقات قياس مستوى السائل.
بشكل عام، أجهزة استشعار الضغط التفاضلي لا غنى عنها في مجموعة واسعة من التطبيقات الصناعية والتجارية، حيث توفر بيانات حاسمة للسيطرة على تدفق السوائل، والحفاظ على جودة الهواء،وإدارة مستويات السوائلإن تنوعها وموثوقيتها تجعلها مكونات أساسية في العديد من الأنظمة التي تحتاج إلى قياس ومراقبة اختلافات الضغط الدقيقة.
خصائص المنتجمن جهاز نقل الضغط التفاضلي:
- يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ ، مما يجعله مضغوطًا وسهل التثبيت
- يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن الأداء المستقر والموثوق به
- ويمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقاتمن جهاز نقل الضغط التفاضلي:
- مناسبة لقياس الضغط التفاضلي للغازات أو السوائل المختلفة في أنابيب الصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا.
- تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
- قياس الضغط لخطوط الأنابيب وغرف الأفران
| معايير الأداءمن جهاز نقل الضغط التفاضلي | |
|---|---|
| نطاق القياس | 0-10KPa......~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ،-10-70 درجة مئوية |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~100°C |
| الاهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0.5 4.5 فولت | 5VDC |
| نصائح الطلبمن جهاز نقل الضغط التفاضلي |
1عند اختيار المنتج، يرجى التأكد من أن الوسط المقاس متوافق مع أجزاء المنتج التي تتلامس.
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوي على غرف الضغط الإيجابي والسلبي للمرسّل.
3أثناء التثبيت ، يُنصح بتحديد موقع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام
| دليل الطلبمن جهاز نقل الضغط التفاضلي | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa......~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 010VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 4.5VDC | |||||
| S4 | 010mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
