مستشعر ضغط السيليكون القابض للضغط المطلق
Product Details
| رقم الموديل: | HT19 | نوع الموضوع: | لا |
|---|---|---|---|
| نوع الأسلاك: | دبابيس كوفار بأربعة أسلاك أو مطلية بالذهب | قياس المتوسطة: | الغاز والسائل |
| يتراوح: | -100kpa~0~10kpa~100Mpa | الامتلاء المتوسط: | زيت السيليكون |
| استقرار على المدى الطويل: | 00.2% في السنة | يكتب: | مستشعر ضغط السيليكون المقاوم للضغط |
| ل: | جهاز إرسال ضغط السيليكون المنتشر | التخصيص: | متاح | طلب مخصص |
| إبراز |
ناقل الضغط المقاوم للضغط المطلق,زيت محول الضغط المقاوم للضغط ISO9001,جهاز استشعار ضغط المياه ISO9001,Piezoresistive Pressure Transducer Oil ISO9001,Water Pressure Transducer Sensor ISO9001 |
||
Product Description
HT19 هينغتونغ مقياس مطلق جهاز استشعار الضغط السيليكوني للماء والنفط
مقياس مطلق محول ضغط مقاوم للضغط مستشعر ضغط المياه المحول الضغط
HT19 جهاز استشعار الضغط الوقائي للسيليكون
إدخال جهاز استشعار الضغط من السيليكون:
يعمل HT19 كجهاز استشعار ضغط من السيليكون، مع قلب يتكون من عنصر السيليكون المتناثر المستقر للغاية.ضغط السوائل والغازات عن طريق نقل ضغط الوسط المختبر إلى الحجاب الحاجز من السيليكون من خلال الحجاب الحاجز العزلي وزيت السيليكون.تتمتع القدرة المتعددة للمستشعر باستخدام واسع في ضاغطات الهواء وأنظمة التبريد
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
- 1.استخدام التكنولوجيا المتقدمة و 316L محفظة الفولاذ المقاوم للصدأ ، جنبا إلى جنب مع مواد مثل التيتانيوم و Hastelloy للحجاب الحاجز
- 2.استخدام دوائر الألواح السميكة لتعويض درجة الحرارة ونقطة الصفر تصحيح
- 3.الموثوقية المتميزة، قابلية التكرار، والاستقرار
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
- 1مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316L التوافق مع الفولاذ المقاوم للصدأ
- 2تطبيق في مواقع مختلفة للعمليات الصناعية، بما في ذلك البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
- 3تستخدم في الصناعات البحرية والطيران
- 4مناسبة لأنظمة التحكم الهيدروليكية والهوائية
- 5تستخدم في تطبيقات التحكم في العمليات
الأداء الكهربائيمن جهاز استشعار الضغط من السيليكون:
- 1إمدادات الطاقة: ≤2mA DC (النموذجي 1.5mA DC)
- 2عائق المدخل: 3KΩ ~ 6KΩ
- 3عائق الإخراج:2.5KΩ~6KΩ

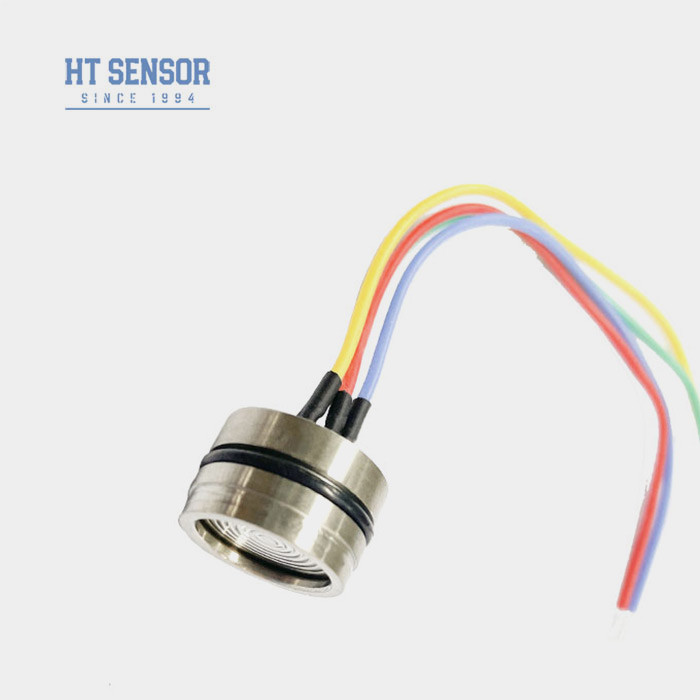

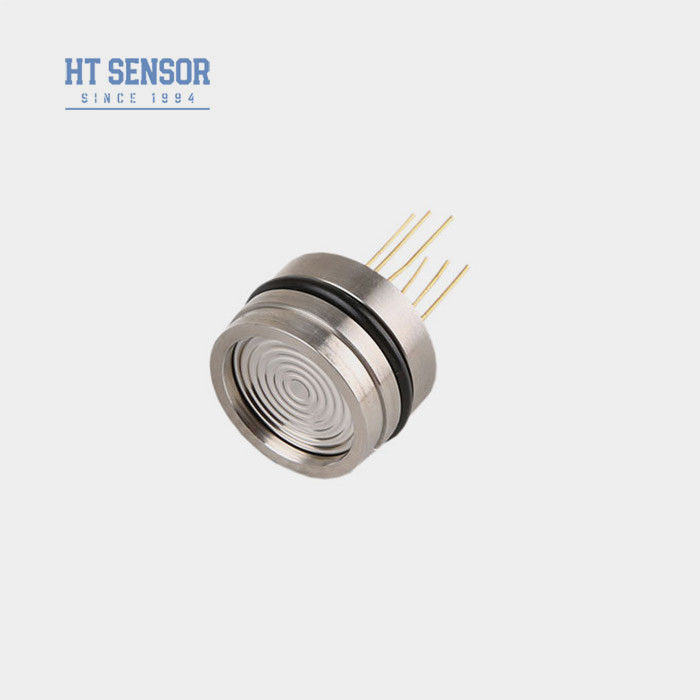

- 4الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم.
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | |||||
| النطاق | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر الخروج | 0±1 | 0±2 | mV | ||
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | حلقة النتريل أو حلقة الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | حوالي 20 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25°C | |||||
| المخطط البناء من جهاز استشعار الضغط من السيليكون | |
| النوع1 | |
| النوع2 | |
| الاتصال الكهربائي والتعويضمن جهاز استشعار الضغط من السيليكون |
|
|
| أمثلة اختيار |
| نصائح الطلب |
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب المقياس مفتوحاً للغلاف الجوي ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
| أسئلة وأجوبة |
.
.
