| إصدار الشهادات: | CE, RoHS, ISO9001 |
|---|---|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 40 |

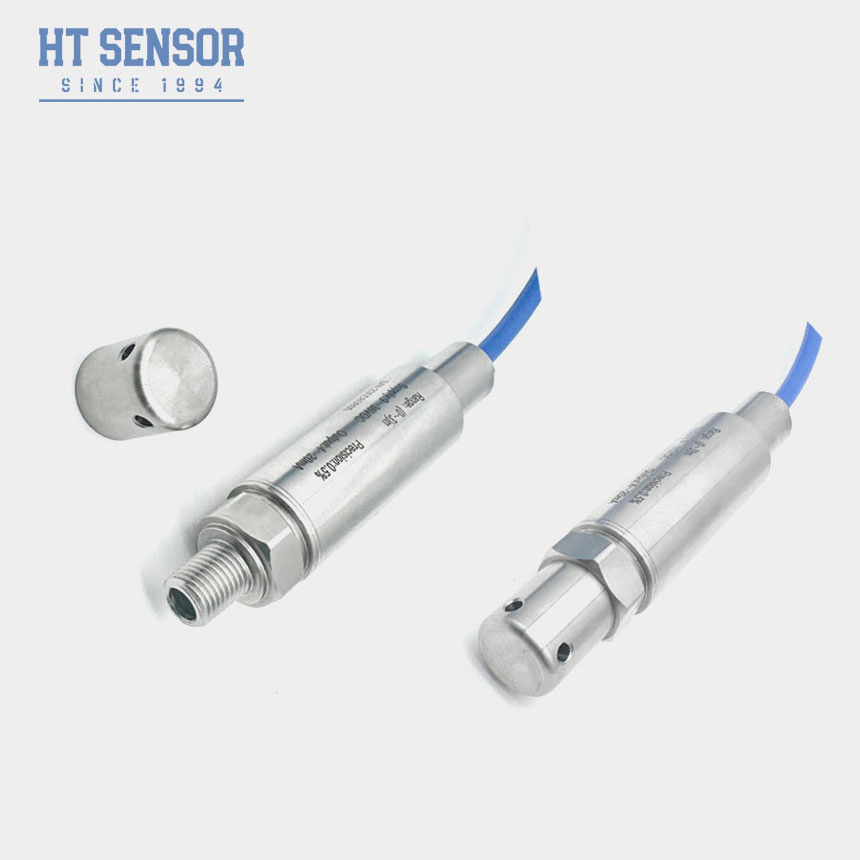

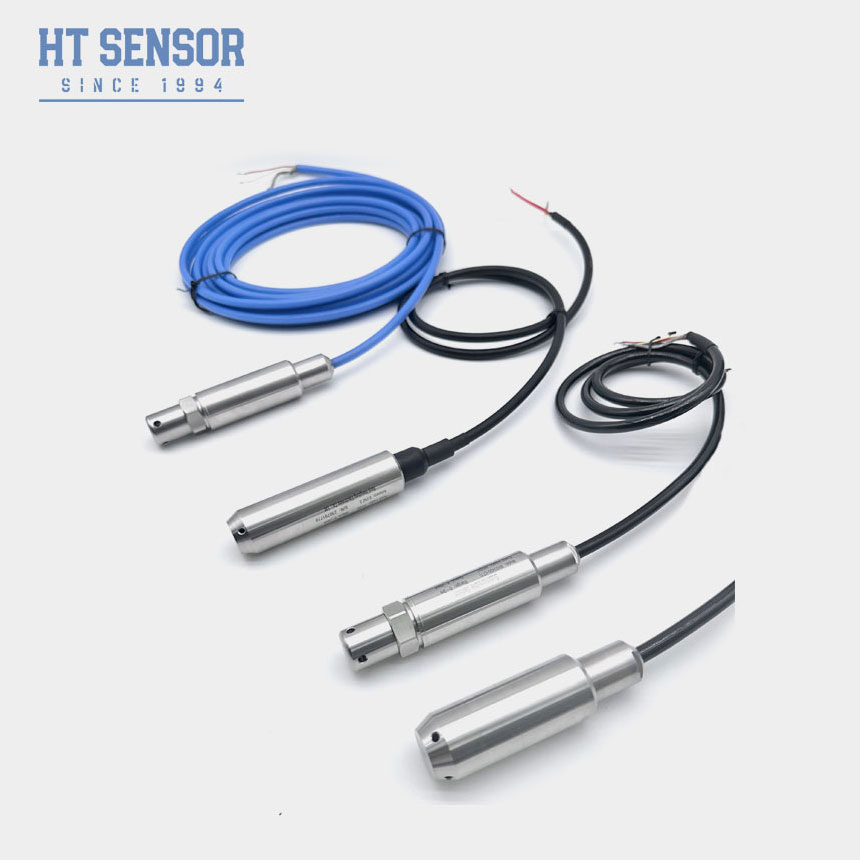

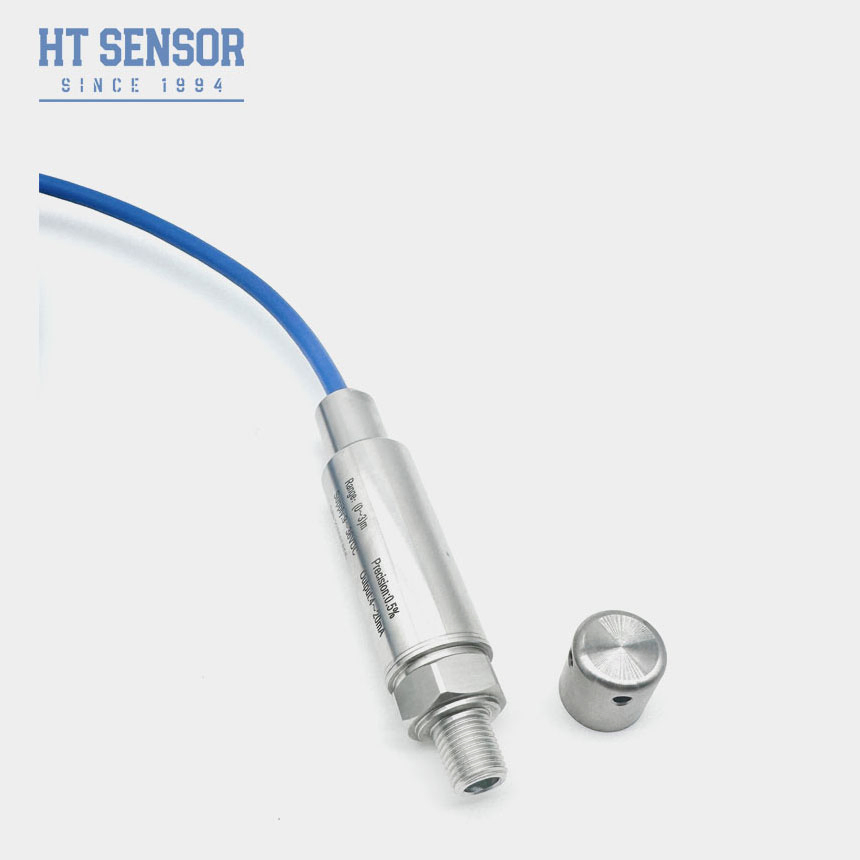

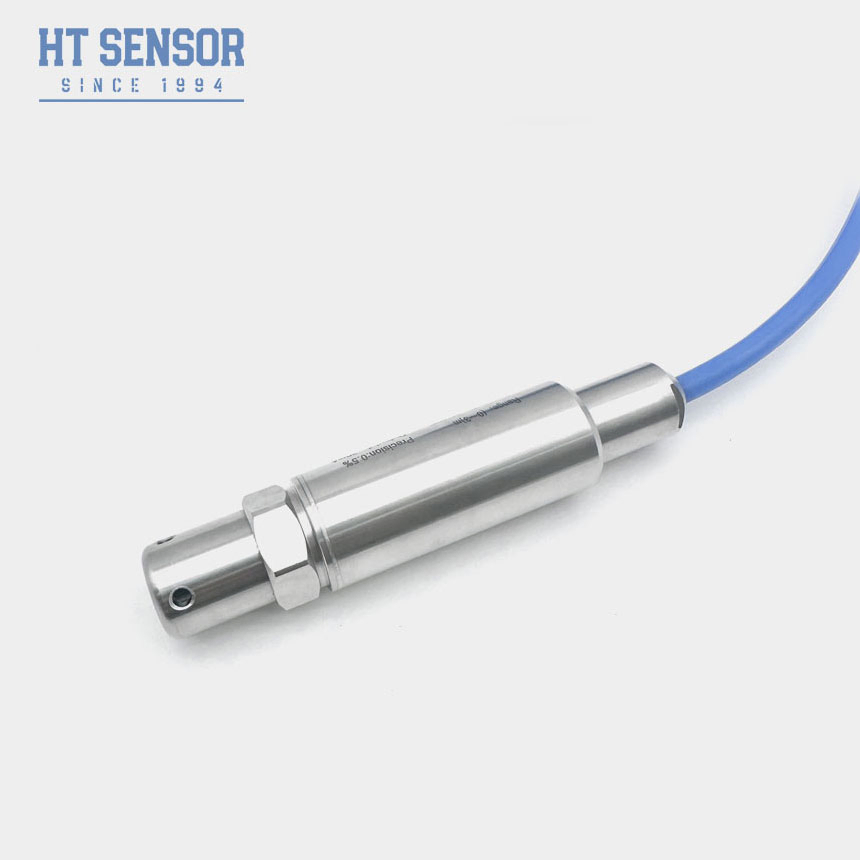

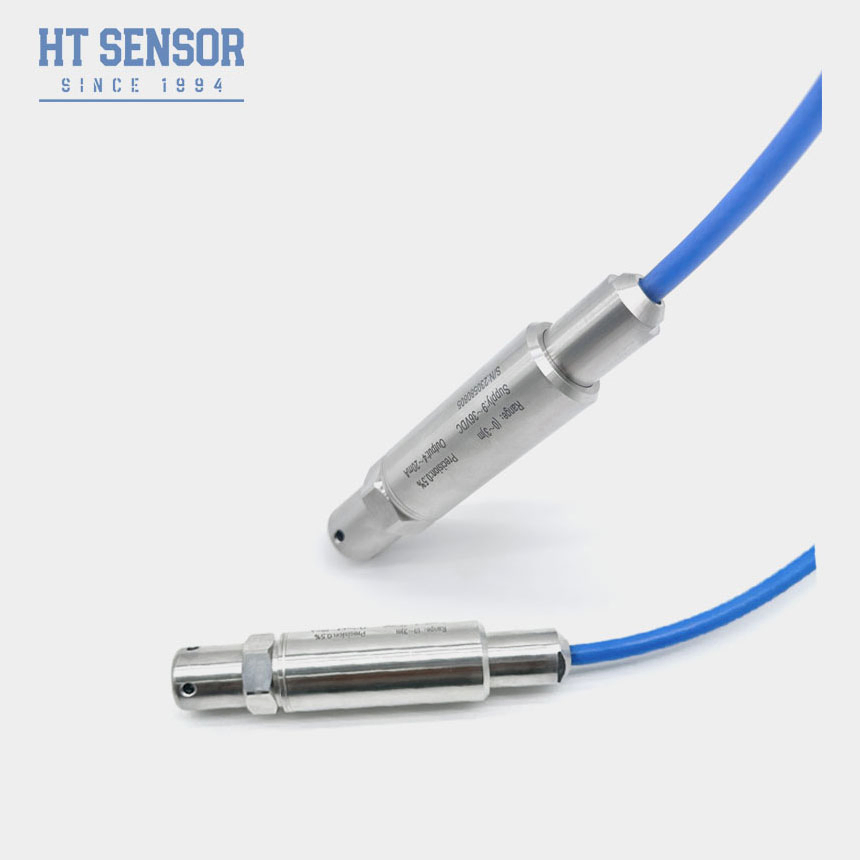

| رقم الموديل: | BH93420-I | إشارة الإخراج: | النوع التناظري |
|---|---|---|---|
| عملية الإنتاج: | السيليكون المنتشر | مادة: | الفولاذ المقاوم للصدأ |
| تصنيف IP: | IP68 | الوزن الصافي: | 0.3 كجم |
| مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | استقرار على المدى الطويل: | +-0.2% في السنة |
| درجة حرارة التشغيل.: | -20~80 درجة مئوية | نطاق القياس: | 0 ~ 10m ... 400m |
| دقة: | ± 0.25 ٪ (TYP.) ± 0.5 ٪ (كحد أقصى) | التكرار: | ± 0.03 ٪ (TYP.) ± 0.05 ٪ FS (كحد أقصى) |
| التباطؤ: | ± 0.03 ٪ (TYP.) ± 0.05 ٪ FS (كحد أقصى) | صفر نقطة الانجراف: | ± 1.5 ٪ fs (typ.) ± 2 ٪ fs (كحد أقصى) |
| الانجراف واسع النطاق: | ± 1.5 ٪ F.SR (TYP.) ± 2 ٪ FS (كحد أقصى) | ||
| إبراز: | جهاز إرسال مستوى السائل المقاوم لدرجات الحرارة العالية,جهاز إرسال الضغط المقاوم للتآكل,IP68 مستشعر مستوى الماء المقاوم للماء,Corrosion Resistant Pressure Transmitter,IP68 Waterproof Water Level Sensor |
||
| نطاق القياس | 0~10m... 400m |
| الحمل الزائد | ≤ 2 X من النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 1.5% F.S. ((النموذجية) ± 2% F.S. (الحد الأقصى) |
| الانحراف الحراري على نطاق كامل | ± 1.5٪ F.Sr ((النموذجية) ± 2٪ F.S (الحد الأقصى) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m) ؛ 0-70oC |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون كابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك | |
| 0/1 ~ 5 فولت 0/1~10 فولت 0.5 إلى 4.5 فولت |
5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| مكون | الرمز | الوصف |
|---|---|---|
| النموذج الأساسي | BH93420 | ناقل الضغط |
| نطاق القياس | 0~10m... 400m | |
| إمدادات الطاقة | D1 | 24VDC |
| إمدادات الطاقة | D2 | 5VDC |
| إمدادات الطاقة | D3 | غيرها |
| إشارة الخروج | S1 | 4~20mADC |
| إشارة الخروج | S2 | 1 ~ 5VDC |
| إشارة الخروج | S3 | 0 ~ 5VDC |
| إشارة الخروج | S4 | 0~10mADC |
| إشارة الخروج | S5 | 0~20mADC |
| إشارة الخروج | S6 | 0 ~ 10VDC |
| إشارة الخروج | S7 | 0.5~4.5VDC |
| إشارة الخروج | S8 | RS485 |
| نوع الضغط | G | ضغط القياس |
| نوع الضغط | أ | الضغط المطلق |
| نوع الضغط | S | ضغط مرجعية مغلقة |
| المواد | 01 | 304 الفولاذ المقاوم للصدأ |
| المواد | 02 | 316L الفولاذ المقاوم للصدأ |
| مواد الكابلات | C1 | PE |
| مواد الكابلات | C2 | الـ PU |
