| إصدار الشهادات: | CE |
|---|---|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 25 |

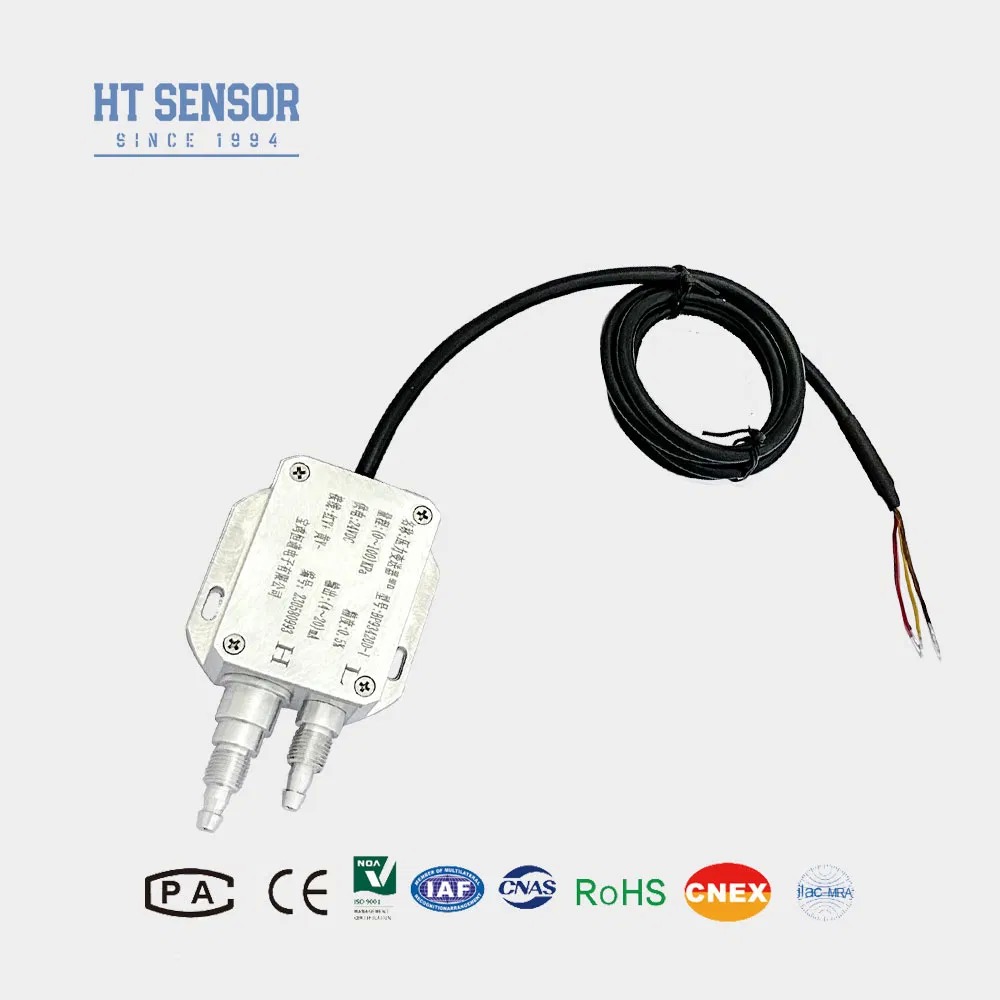

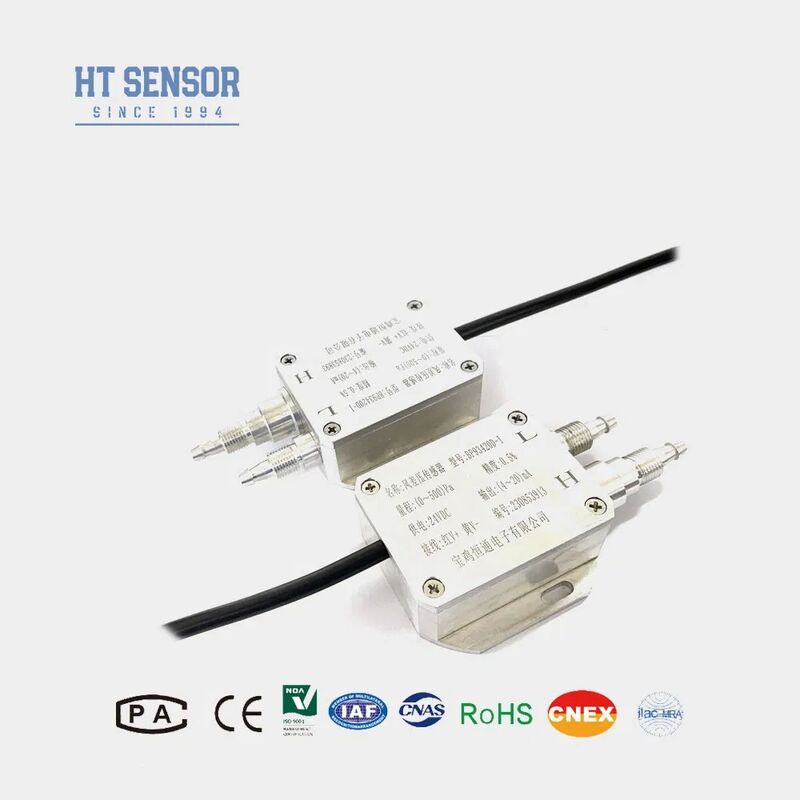

| رقم الموديل: | BP93420D-I | قياس المتوسطة: | غاز |
|---|---|---|---|
| درجة الدقة: | 0.25 ٪ | نطاق الضغط: | 0-10kpa...~2MPa |
| تصنيف IP: | IP65 | نوع الضغط: | الضغط التفاضلي |
| خيط: | M10 * 1 أو حسب الطلب | مادة الكابل: | البولي فينيل كلورايد |
| نطاق القياس: | 0-500 باسكال...~200 كيلو باسكال | التحميل الزائد من جانب واحد: | ≥3 مرات من النطاق المقدر |
| الضغط الساكن: | الحد الأدنى للقيمة بين 5 أضعاف النطاق المقنن أو 7 ميجا باسكال | درجة حرارة التشغيل: | -30 درجة مئوية ~ 80 درجة مئوية |
| مواد الإسكان: | 304،316 لتر | مادة الحجاب الحاجز: | 316 لتر |
| وزن: | ~ 0.2 كجم | ||
| إبراز: | جهاز إرسال الضغط التفاضلي بدقة 0.25%,مستشعر ضغط الهواء الرقمي لحماية IP65,جهاز استشعار ضغط HVAC قابلة للتخصيص,IP65 Protection Digital Air Pressure Sensor,Customizable HVAC Pressure Sensor |
||
| نطاق القياس | 0-500 باسكال...~200 كيلو باسكال |
| نوع الضغط | ضغط تفاضلي |
| الحمل الزائد أحادي الجانب | ≤ 3 أضعاف النطاق المقدر |
| الضغط الساكن | القيمة الدنيا بين 5 أضعاف النطاق المقدر أو 7 ميجا باسكال |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| التفاوت | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| الاستقرار طويل الأمد | ±0.5%F.S/سنة (≤200 كيلو باسكال) ±0.2%F.S/سنة (>200 كيلو باسكال) |
| انحراف درجة حرارة الصفر | ±0.01%FS/درجة مئوية (>100 كيلو باسكال)، ±0.02%FS/درجة مئوية (≤100 كيلو باسكال) |
| انحراف درجة حرارة الامتداد | ±0.01%FS/درجة مئوية (>100 كيلو باسكال)، ±0.02%FS/درجة مئوية (≤100 كيلو باسكال) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-10 كيلو باسكال، 0-20 كيلو باسكال)، 0-70 درجة مئوية، -10-70 درجة مئوية |
| درجة حرارة التشغيل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 100 درجة مئوية |
| الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة الغلاف | 304، 316 لتر |
| مادة الغشاء | 316 لتر |
| مقاومة العزل | 100 ميجا أوم 100 فولت تيار مستمر |
| تصنيف مقاومة الانفجار | آمن جوهريًا ومقاوم للانفجار |
| تصنيف الحماية | IP65 |
| الوزن | ~0.2 كجم |
| إشارة الخرج | جهد الإمداد | نوع الخرج |
|---|---|---|
| 4~20 مللي أمبير | 12~30 فولت تيار مستمر | 2/3/4 سلك |
| 0~10/20 مللي أمبير | 3 سلك | |
| 0/1~5 فولت 0.5~4.5 فولت | 5 فولت تيار مستمر |
| BP93420XX | جهاز إرسال الضغط |
| رمز | بناء المخطط |
| DII | جهاز إرسال الضغط التفاضلي |
| نطاق القياس | 0-10 كيلو باسكال...~2 ميجا باسكال |
| رمز | مزود الطاقة |
| D1 | 24 فولت تيار مستمر |
| D2 | 5 فولت تيار مستمر |
| D3 | أخرى |
| رمز | إشارة الخرج |
| S1 | 4~20 مللي أمبير تيار مستمر |
| S2 | 1~5 فولت تيار مستمر |
| S3 | 0~5 فولت تيار مستمر |
| S4 | 0~10 مللي أمبير تيار مستمر |
| S5 | 0~20 مللي أمبير تيار مستمر |
| S6 | 0~10 فولت تيار مستمر |
| S7 | 0.5~4.5 فولت تيار مستمر |
| رمز | اتصال الضغط |
| J1 | ذكر M20×1.5 |
| J2 | ذكر G1/2 |
| J3 | ذكر G1/4 |
| J4 | ذكر 1/2 NPT |
| J5 | أخرى |
| رمز | التوصيل الكهربائي |
| B1 | هيرشمان |
| B2 | قابس PG7 |
| B3 | خرج كابل محكم |
| B4 | أخرى |
| رمز | نوع الضغط |
| D | ضغط تفاضلي |
