| إصدار الشهادات: | CE, RoHS |
|---|---|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 15 |
| رقم الموديل: | بي بي 156 | قياس المتوسطة: | الغاز |
|---|---|---|---|
| درجة الدقة: | 0.5 ٪ | نطاق الضغط: | 0kpa~10kpa...5MPa |
| تصنيف IP: | IP65 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| مواد الإسكان: | 304 | تعويض مؤقت: | 0-70 |
| درجة حرارة التشغيل: | -20 درجة مئوية ~ 80 درجة مئوية | درجة حرارة التخزين: | -40 درجة مئوية ~ 120 درجة مئوية |
| مادة الحجاب الحاجز: | 316 لتر | مقاومة العزل: | 100mΩ 100VDC |
| تصنيف مقاوم للانفجار: | السابق ديسيبل IIC T6 جيجابايت | يا الدائري الختم: | المطاط الفلورو |
| وزن: | ~ 0.05 كجم | ||
| إبراز: | ناقل ضغط الخروج 4-20mA,مستشعر ضغط هواء فعال من حيث التكلفة,جهاز إرسال ضغط من السيليكون مع ضمان,cost-effective air pressure sensor,silicon pressure transmitter with warranty |
||
| المعلمة | مواصفة |
|---|---|
| نطاق القياس | 0 كيلو باسكال ~ 10 كيلو باسكال…5 ميجا باسكال |
| نوع الضغط | قياس الضغط، الضغط المطلق، الضغط المختوم |
| الزائد | ≥ 1.5 مرة من النطاق المقدر |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار والتباطؤ | 0.02% FS (النوع) 0.05% FS (الحد الأقصى) |
| الاستقرار على المدى الطويل | ±0.1%FS/السنة (النوع) ±0.2%FS/السنة (الحد الأقصى) |
| الانجراف في درجة حرارة نقطة الصفر | ±0.02% FS/درجة مئوية (≥100 كيلو باسكال) ±0.01% FS/درجة مئوية (> 100 كيلو باسكال) |
| انجراف درجة الحرارة على نطاق كامل | ±0.02% FS/درجة مئوية (≥100 كيلو باسكال) ±0.01% FS/درجة مئوية (> 100 كيلو باسكال) |
| استجابة التردد | 2.4 كيلو هرتز |
| درجة حرارة التعويض | 0-70 درجة مئوية (أقل من أو يساوي 10 ميجا باسكال، قابل للتخصيص) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مواد الإسكان | 304، 316 لتر |
| مادة الحجاب الحاجز | 316 لتر |
| مقاومة العزل | 100 ميجا أوم 100 فولت تيار مستمر |
| تصنيف مقاومة للانفجار | السابق ديسيبل IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| يا الدائري الختم | مطاط الفلورو |
| وزن | ~0.05 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4 ~ 20 مللي أمبير | 12 ~ 30 فولت تيار مستمر | 2/3/4 سلك |
| 0 ~ 10/20 مللي أمبير | 3 سلك | |
| 0/1 ~ 5 فولت 0/1 ~ 10 فولت 0.5 ~ 4.5 فولت | 5VDC |

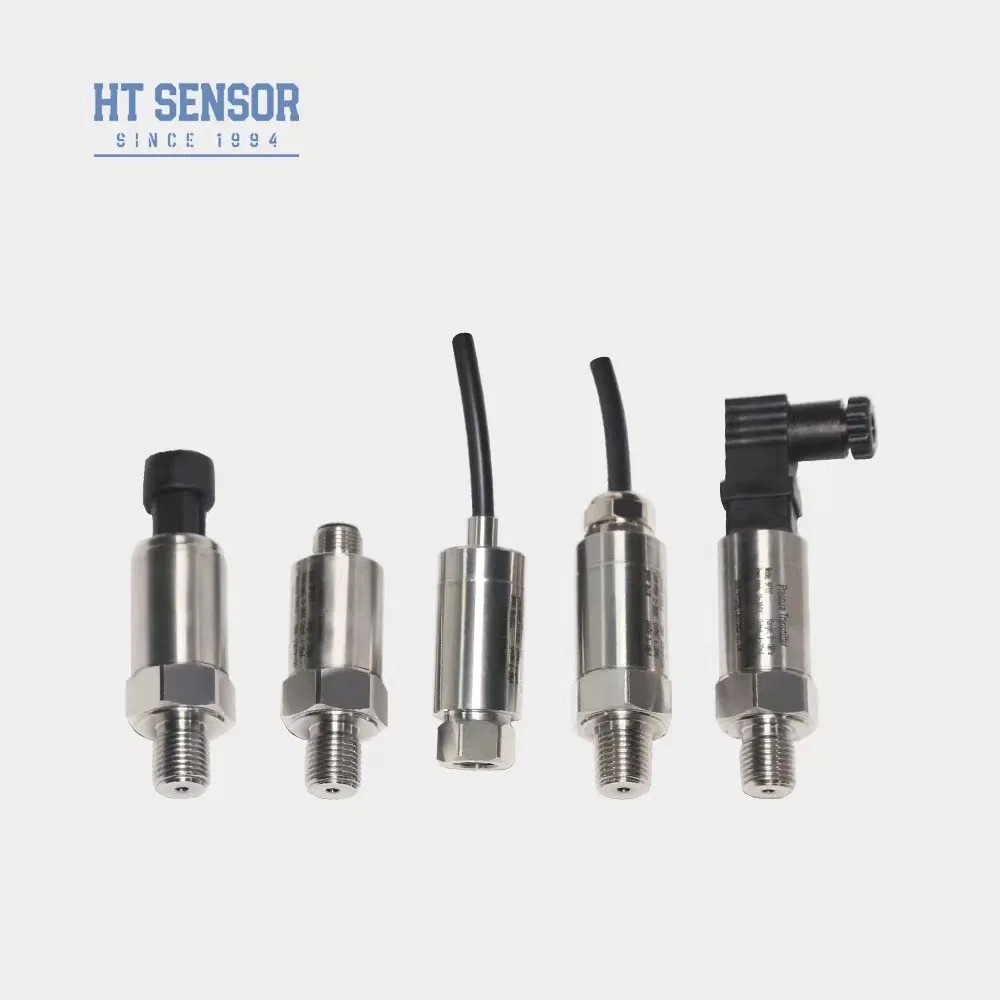

| شفرة | البناء المخطط التفصيلي |
|---|---|
| 5 | المكونات باكارد |

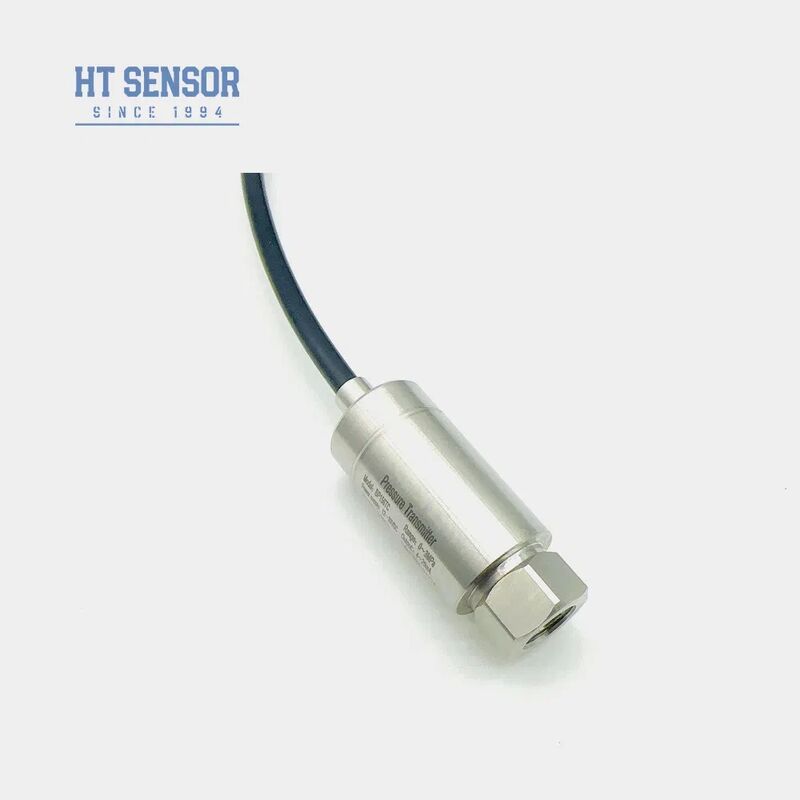

| 6 | كابل إخراج مباشر مختوم 1.5 متر |
| 7 | موصل هيرشمان الصغير |
| 8 | موصل هيرشمان كبير |
| شفرة | مزود الطاقة |
|---|---|
| د1 | 24VDC |
| د2 | 5VDC |
| د3 | آخر |
| شفرة | إشارة الإخراج |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0 ~ 10 مللي أمبير |
| S5 | 0 ~ 20mADC |
| S6 | 0 ~ 10 فولت تيار مستمر |
| س7 | 0.5 ~ 4.5VDC |

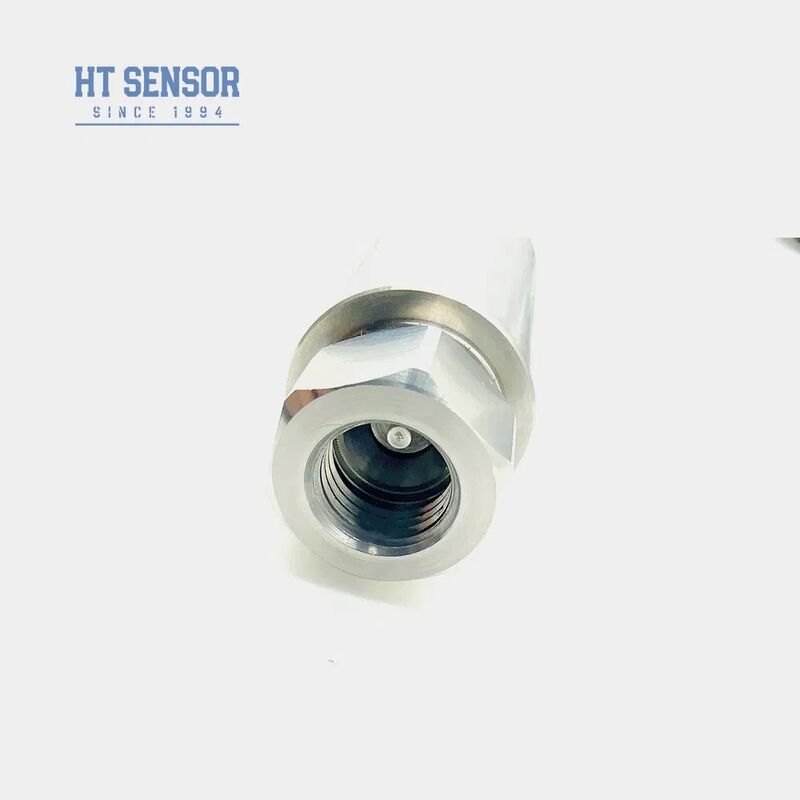

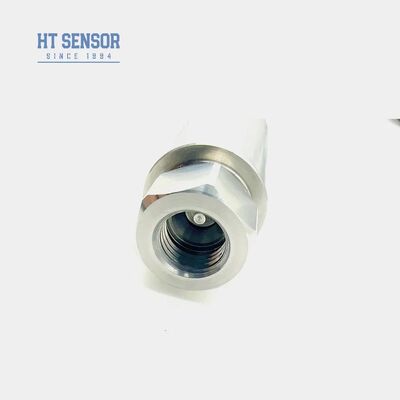

| شفرة | اتصال الضغط |
|---|---|
| J1 | م20×1.5 |
| J2 | جي1/2 |
| J3 | جي1/4 |
| J4 | 7/16-20UNF |
| J5 | أخرى (50.4 شفة) |
| شفرة | التوصيل الكهربائي |
|---|---|
| ب1 | هيرشمان |
| ب2 | ص7 |
| ب3 | - مخرج كابل مغلق 1.5 متر |
| ب4 | آخر |
| شفرة | نوع الضغط |
|---|---|
| ز | قياس الضغط |
| أ | الضغط المطلق |
| س | الضغط المرجعي المختوم |
