| إصدار الشهادات: | CE, RoHS |
|---|---|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 55 |

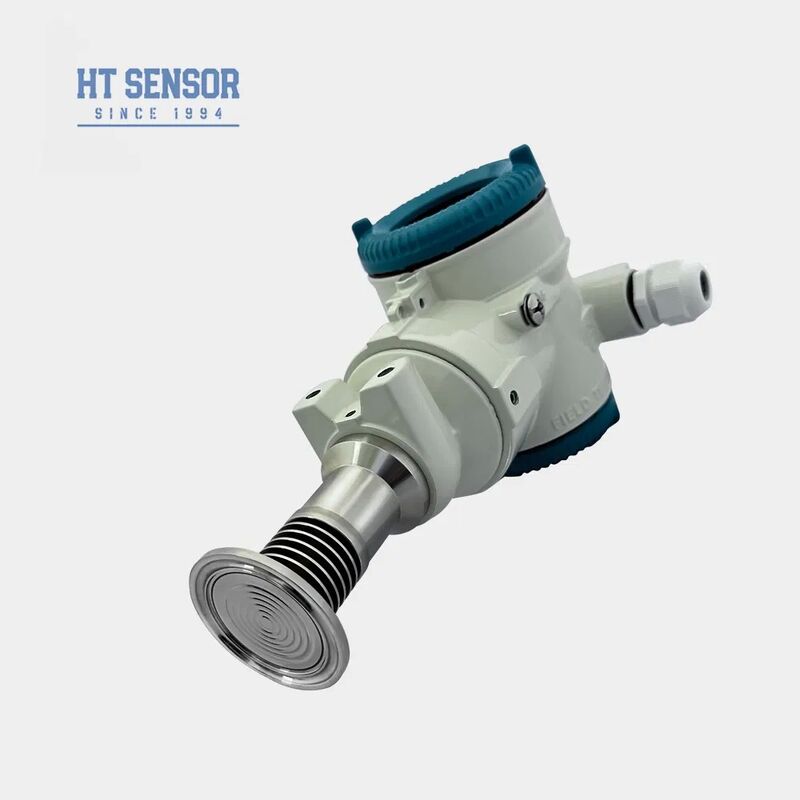

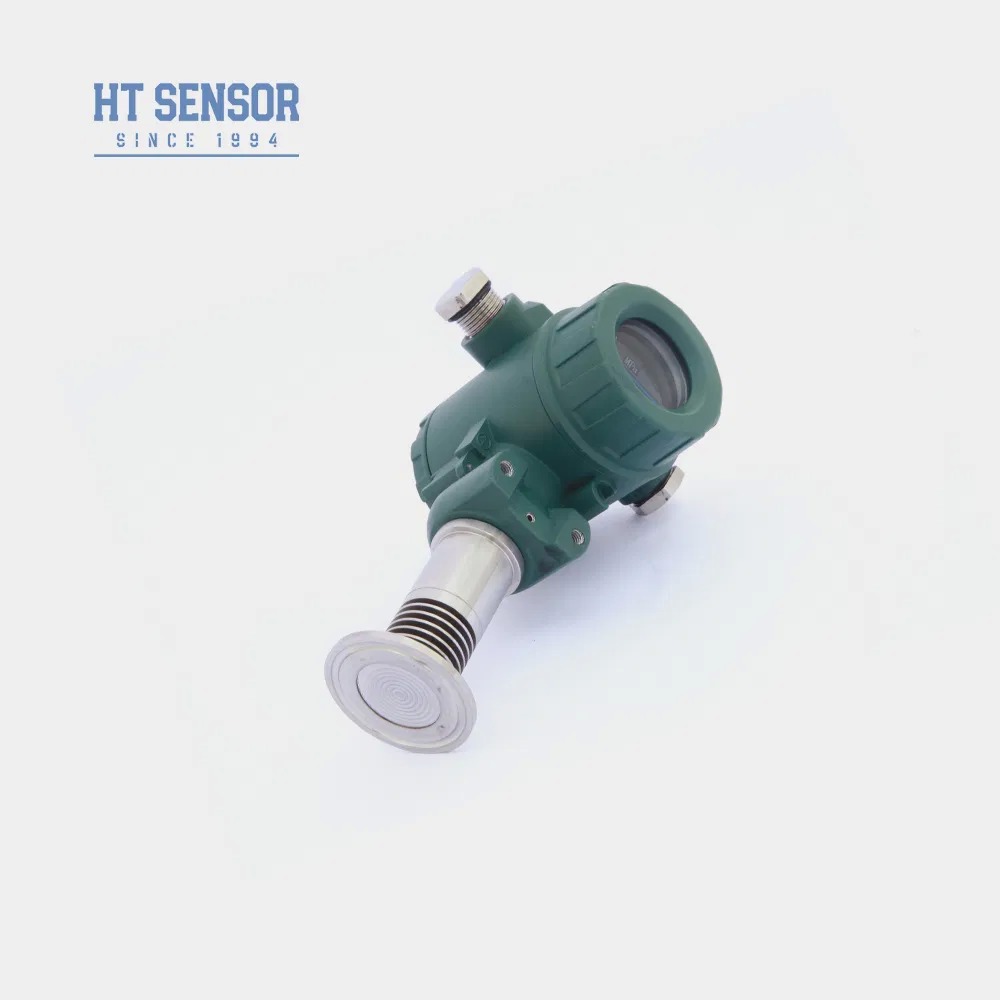

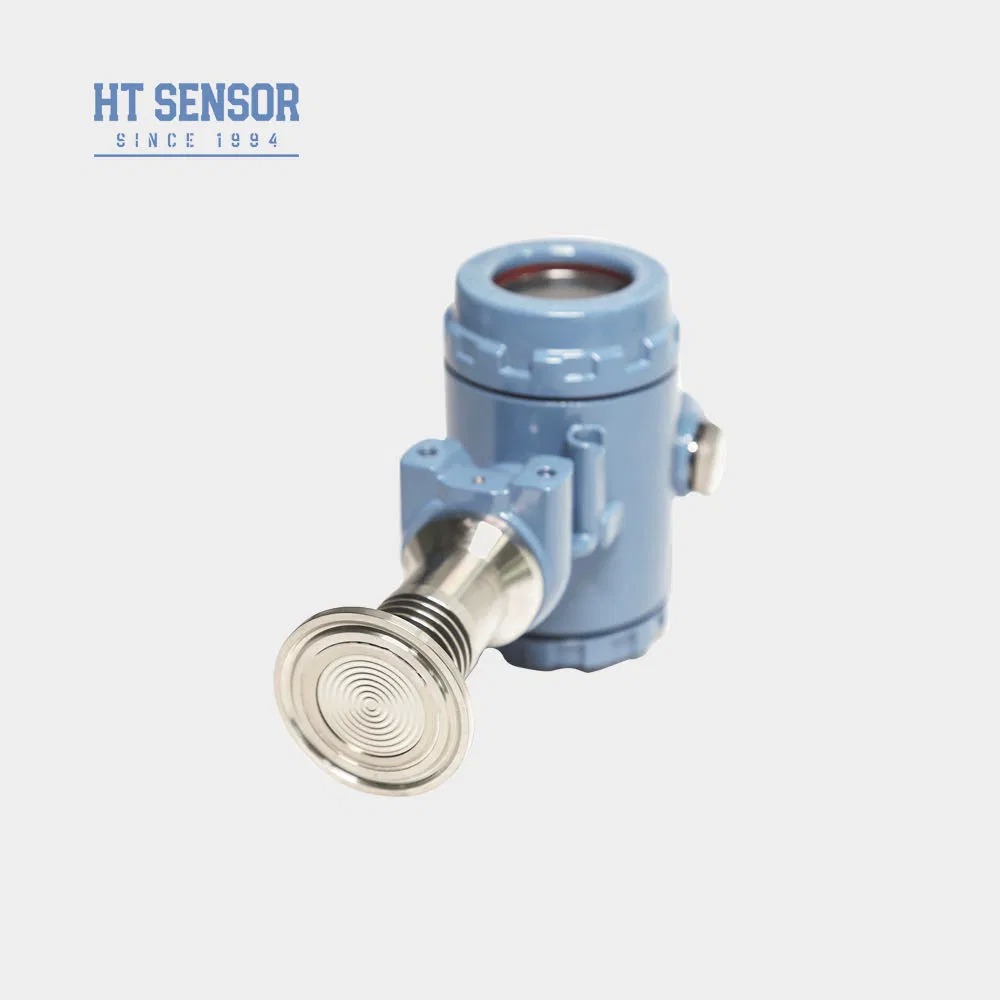

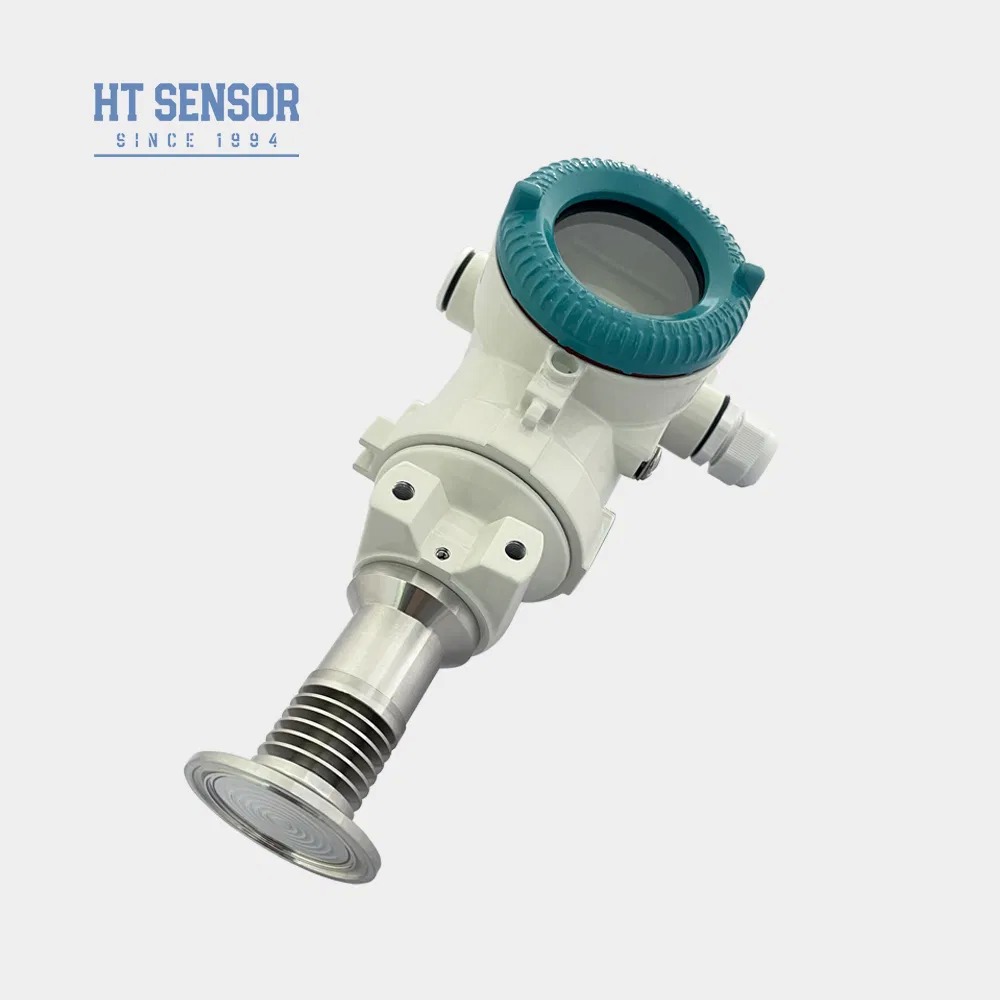

| رقم الموديل: | BP93420-IIIQT | قياس المتوسطة: | سائل |
|---|---|---|---|
| درجة الدقة: | 0.5 ٪ | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال |
| تصنيف IP: | IP65 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| مواد الإسكان: | 316 لتر | استجابة التردد: | 2.4 كيلو هرتز |
| وزن: | ~ 1 كجم | سعة التحميل الزائد: | ≤ 1.5 مرة من النطاق المقدر |
| التكرار: | ≤0.1٪ فس | التباطؤ: | ≤0.1٪ فس |
| استقرار على المدى الطويل: | ± 0.1 ٪ FS/Year (نموذجي) ± 0.2 ٪ FS/Year (الحد الأقصى) | درجة حرارة التشغيل: | -20 درجة مئوية ~ 80 درجة مئوية |
| إشارة الإخراج: | 4 ~ 20ma ، 0 ~ 10/20ma ، 0/1 ~ 5V ، 0/1 ~ 10V ، 0.5 ~ 4.5V ، RS485 | ||
| إبراز: | جهاز إرسال ضغط رقمي OEM,مستشعر مشروبات 3051 BP93420-IIIQT,جهاز إرسال ضغط من السيليكون مع ضمان,3051 BP93420-IIIQT beverage sensor,silicon pressure transmitter with warranty |
||
| نطاق القياس | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال |
| نوع الضغط | قياس الضغط، الضغط المطلق، الضغط المختوم |
| الزائد | ≥ 1.5 مرة من النطاق المقدر |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار | .10.1% خ |
| التباطؤ | .10.1% خ |
| الاستقرار على المدى الطويل | ±0.1%FS/السنة (نموذجي) ±0.2%FS/السنة (الحد الأقصى) |
| الانجراف في درجة حرارة نقطة الصفر | ±0.02% FS/درجة مئوية (≥100 كيلو باسكال) ±0.01% FS/درجة مئوية (> 100 كيلو باسكال) |
| انجراف درجة الحرارة على نطاق كامل | ±0.02% FS/درجة مئوية (≥100 كيلو باسكال) ±0.01% FS/درجة مئوية (> 100 كيلو باسكال) |
| استجابة التردد | 2.4 كيلو هرتز |
| درجة حرارة التعويض | 0-70 درجة مئوية (mp10mpa، قابل للتخصيص) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مواد الإسكان | 304,316 ل |
| مادة الحجاب الحاجز | 316 لتر |
| مقاومة العزل | 100 ميجا أوم 100 فولت تيار مستمر |
| تصنيف مقاومة للانفجار | السابق ديسيبل IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| يا الدائري الختم | مطاط الفلورو |
| وزن | ~0.3 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4 ~ 20 مللي أمبير | 12 ~ 30 فولت تيار مستمر | 2/3/4 سلك |
| 0 ~ 10/20 مللي أمبير | 3 سلك | |
| 0/1 ~ 5 فولت 0/1 ~ 10 فولت 0.5 ~ 4.5 فولت | 5VDC | |
| بروتوكول الاتصالات RS485 | 3.6 ~ 30 فولت/بطارية | 4 سلك |
| شفرة | البناء المخطط التفصيلي |
|---|---|
| البكالوريا الدولية | جهاز إرسال الضغط العام |
| تاسعا | عرض الارسال الضغط |
| أي | جهاز إرسال ضغط الطيران المقاوم للصدمات |
| إيك/ثالثا | الصناعية العامة / عرض الضغط الارسال |
| لو | جهاز إرسال الضغط المقاوم للرطوبة |
| إيي/إييي | جهاز إرسال الضغط العام/العرض |
| في | جهاز إرسال الضغط المخصص لتكييف الهواء |
| إيك | جهاز إرسال الضغط بدرجة الحرارة العالية |
| معدل الذكاء / معدل الذكاء | غشاء كبير/جهاز إرسال الضغط بدرجة الحرارة العالية |
| شفرة | مزود الطاقة |
|---|---|
| د1 | 24VDC |
| د2 | 5VDC |
| د3 | آخر |
| شفرة | إشارة الإخراج |
|---|---|
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0 ~ 10 مللي أمبير |
| S5 | 0 ~ 20mADC |
| S6 | 0 ~ 10 فولت تيار مستمر |
| س7 | 0.5 ~ 4.5VDC |
| شفرة | اتصال الضغط |
|---|---|
| J1 | م20×1.5 |
| J2 | جي1/2 |
| J3 | جي1/4 |
| J4 | 7/16-20UNF |
| J5 | آخر |
| شفرة | التوصيل الكهربائي |
|---|---|
| ب1 | هيرشمان |
| ب2 | المكونات PG7 |
| ب3 | مخرج كابل مختوم |
| ب4 | 2088 الغلاف الصناعي |
| ب5 | 2088 غلاف صناعي مع شاشة عرض |
| ب6 | آخر |
| شفرة | نوع الضغط |
|---|---|
| ز | قياس الضغط |
| أ | الضغط المطلق |
| س | الضغط المرجعي المختوم |
