| إصدار الشهادات: | CE, RoHS |
|---|---|
| الحد الأدنى لكمية: | 1 |
| الأسعار: | 39 |

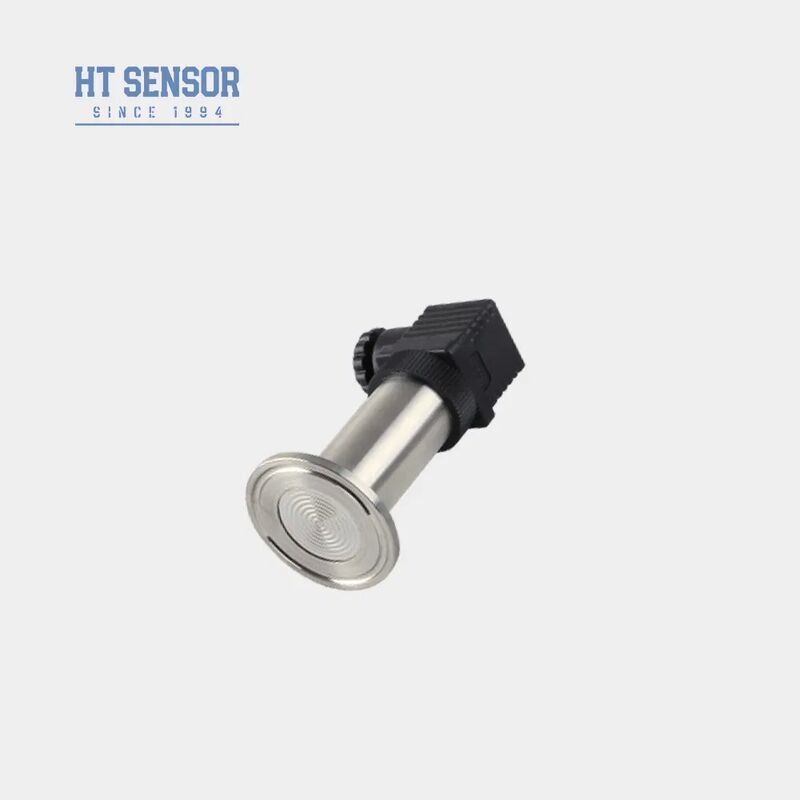

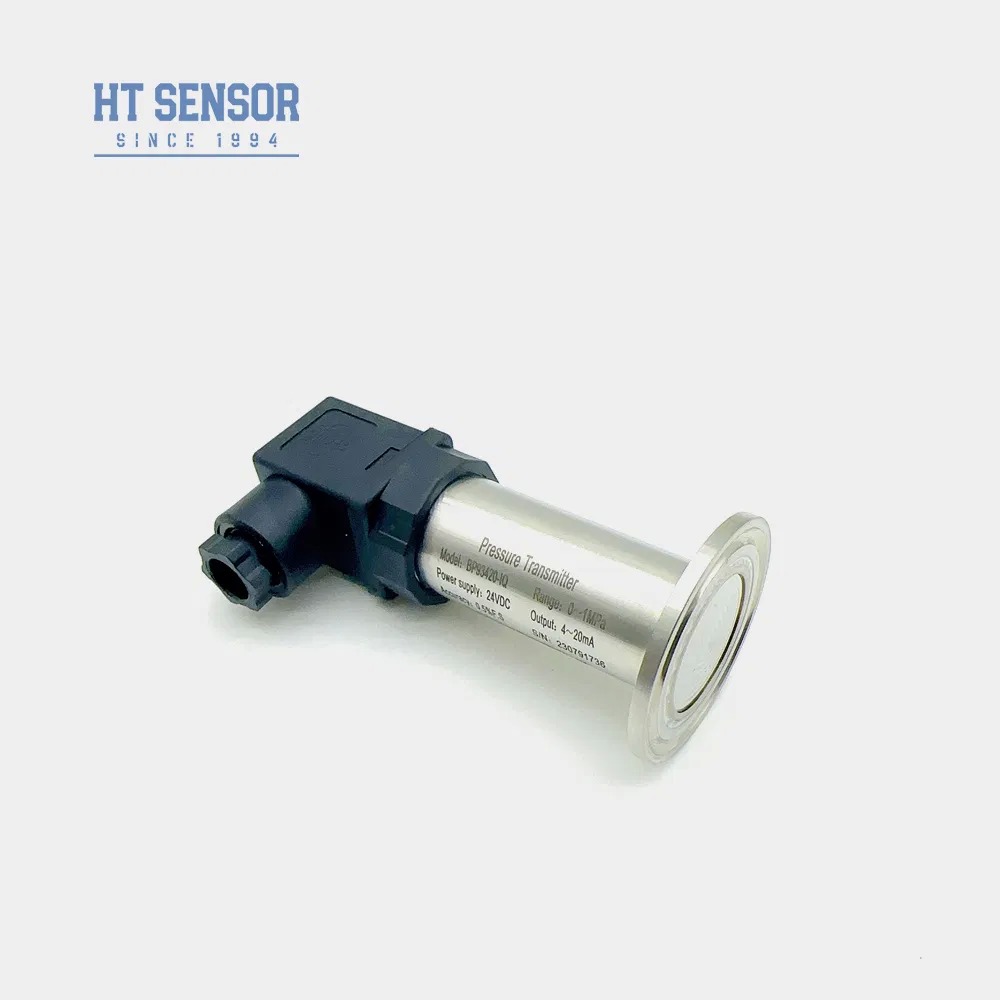

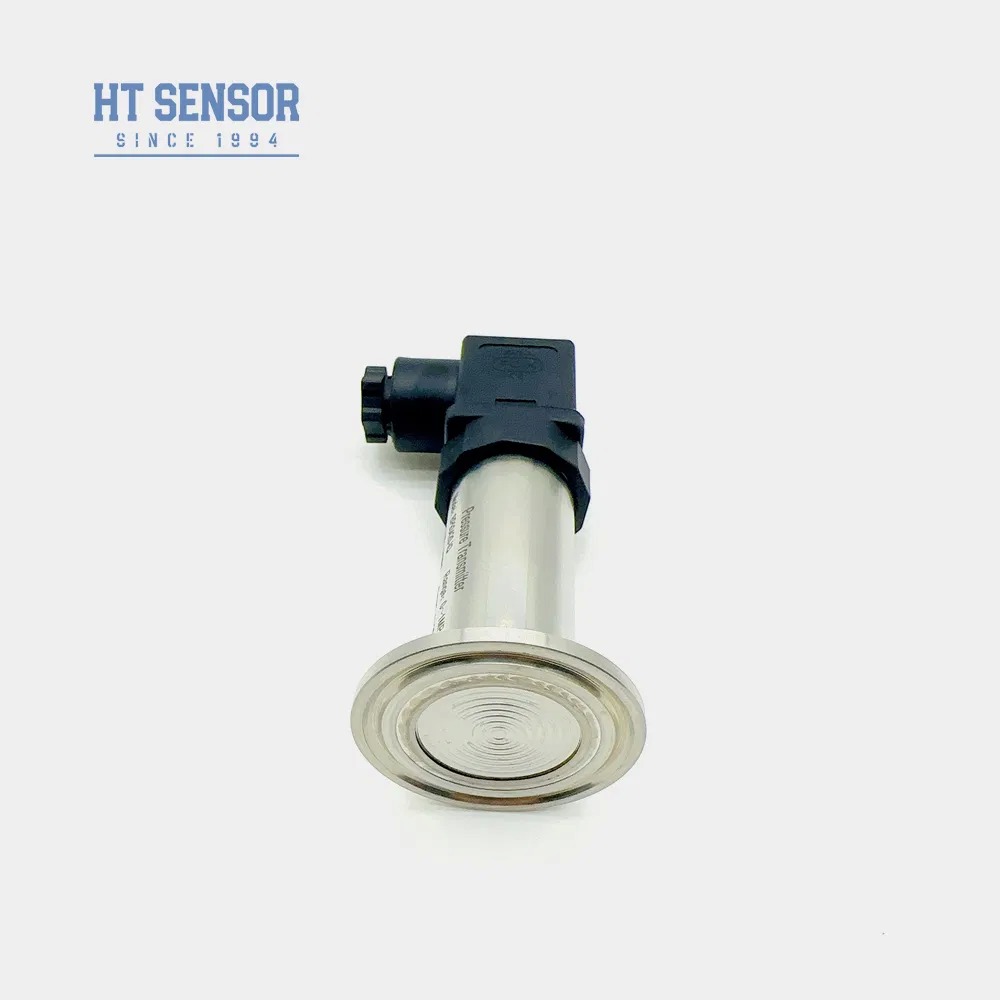

| رقم الموديل: | BP93420-IQ | قياس المتوسطة: | الغاز |
|---|---|---|---|
| درجة الدقة: | 0.5 ٪ | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال |
| تصنيف IP: | IP65 | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| مواد الإسكان: | 316 لتر | استجابة التردد: | 2.4 كيلو هرتز |
| سعة التحميل الزائد: | ≤ 1.5 مرة من النطاق المقدر | التكرار: | ≤0.1٪ فس |
| استقرار على المدى الطويل: | ± 0.1 ٪ FS/Year (نموذجي) ± 0.2 ٪ FS/Year (الحد الأقصى) | درجة حرارة التشغيل: | -20 درجة مئوية ~ 80 درجة مئوية |
| مادة الحجاب الحاجز: | 316 لتر | مقاومة العزل: | 100mΩ 100VDC |
| وزن: | ~ 0.2 كجم | ||
| إبراز: | جهاز إرسال ضغط الغشاء المتدفق 3.5 ميجا باسكال,مستشعر ضغط المشروبات عالي الدقة,جهاز إرسال ضغط من السيليكون مع ضمان,high accuracy beverage pressure sensor,silicon pressure transmitter with warranty |
||
| نطاق القياس | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال |
| نوع الضغط | ضغط القياس، الضغط المطلق، الضغط المختوم |
| الحمل الزائد | ≤ 1.5 ضعف النطاق المقنن |
| الدقة @ 25 درجة مئوية | ±0.25% (نموذجي) ±0.5% (حد أقصى) |
| التكرار | ≤0.1%FS |
| التبلبد | ≤0.1%FS |
| الاستقرار على المدى الطويل | ±0.1%F.S/سنة (نموذجي) ±0.2%F.S/سنة (حد أقصى) |
| انحراف درجة حرارة نقطة الصفر | ±0.02%F.S/درجة مئوية (≤100 كيلو باسكال) ±0.01%F.S/درجة مئوية (>100 كيلو باسكال) |
| انحراف درجة حرارة النطاق الكامل | ±0.02%F.S/درجة مئوية (≤100 كيلو باسكال) ±0.01%F.S/درجة مئوية (>100 كيلو باسكال) |
| استجابة التردد | 2.4 كيلو هرتز |
| درجة حرارة التعويض | 0-70 درجة مئوية (≤10 ميجا باسكال، قابلة للتخصيص) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة الغلاف | 304، 316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100 ميجا أوم 100 فولت تيار مستمر |
| تصنيف مقاومة الانفجار | Ex db IIC T6 Gb |
| تصنيف الحماية | IP65 |
| ختم الحلقة الدائرية | مطاط الفلور |
| الوزن | ~0.2 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4~20 مللي أمبير | 12~30 فولت تيار مستمر | 2/3/4 سلك |
| 0~10/20 مللي أمبير | 3 أسلاك | |
| 0/1~5 فولت 0/1~10 فولت 0.5~4.5 فولت |
5 فولت تيار مستمر |
| الكود | بناء الخطوط العريضة |
|---|---|
| IB | جهاز إرسال الضغط العام |
| IX | جهاز إرسال الضغط العرض |
| IE | جهاز إرسال الضغط للطيران المقاوم للصدمات |
| IIC/III | جهاز إرسال الضغط الصناعي العام/العرض |
| IF | جهاز إرسال الضغط المقاوم للرطوبة |
| IIE/IIIE | جهاز إرسال الضغط العام/العرض |
| IN | جهاز إرسال الضغط المخصص لتكييف الهواء |
| IC | جهاز إرسال الضغط عالي الحرارة |

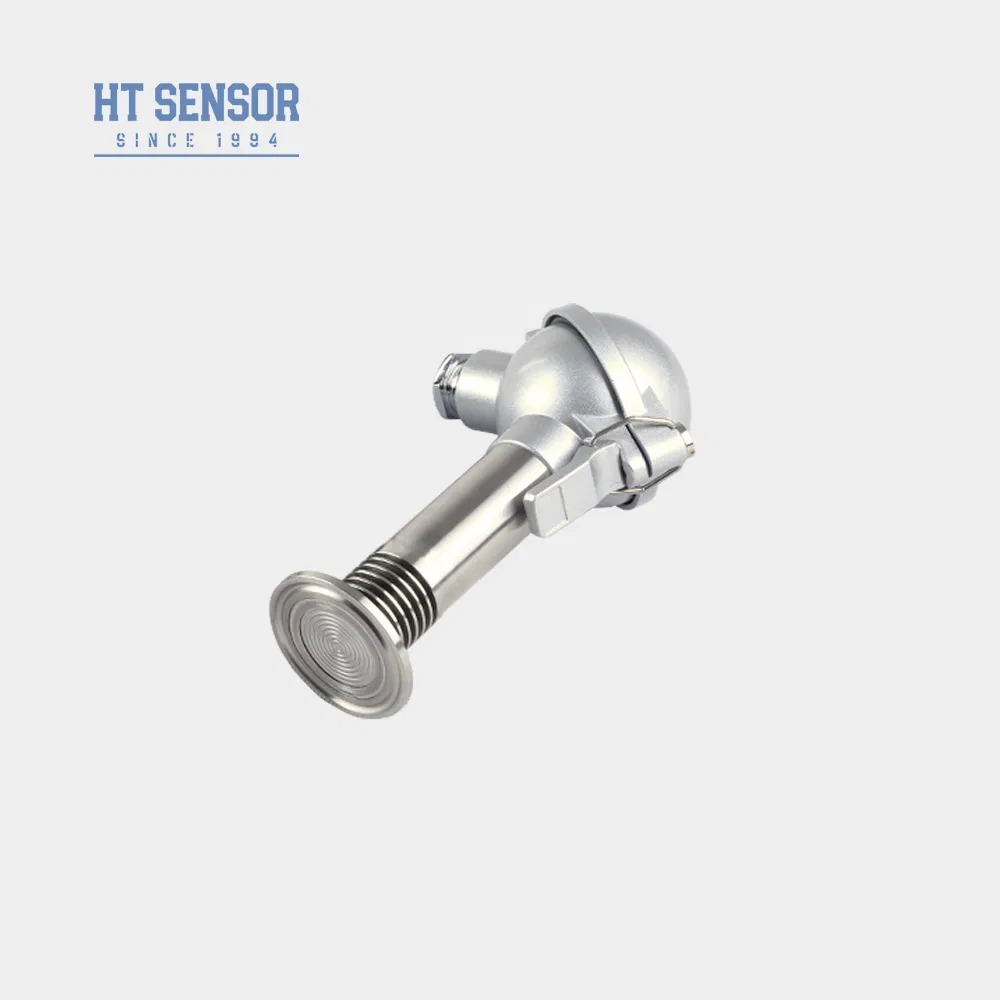

| IQ1/IQ2 | جهاز إرسال الضغط ذو الغشاء الكبير/عالي الحرارة |
| الكود | مزود الطاقة |
|---|---|
| D1 | 24 فولت تيار مستمر |
| D2 | 5 فولت تيار مستمر |
| D3 | أخرى |
| الكود | إشارة الإخراج |
|---|---|
| S1 | 4~20 مللي أمبير تيار مستمر |
| S2 | 1~5 فولت تيار مستمر |
| S3 | 0~5 فولت تيار مستمر |
| S4 | 0~10 مللي أمبير تيار مستمر |
| S5 | 0~20 مللي أمبير تيار مستمر |
| S6 | 0~10 فولت تيار مستمر |
| S7 | 0.5~4.5 فولت تيار مستمر |
| الكود | وصلة الضغط |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | أخرى |
| الكود | التوصيل الكهربائي |
|---|---|
| B1 | هيرشمان |
| B2 | قابس PG7 |
| B3 | إخراج الكابل المختوم |
| B4 | غلاف صناعي 2088 |
| B5 | غلاف صناعي 2088 مع شاشة عرض |
| B6 | أخرى |
| الكود | نوع الضغط |
|---|---|
| G | ضغط القياس |
| A | الضغط المطلق |
| S | الضغط المرجعي المختوم |
