BP93420DII ناقل ضغط التفاضل للصناعات النفطية والكيميائية
Product Details
| مودل: | BP93420D-II | النطاق: | 0-10kpa~2MPa |
|---|---|---|---|
| القوة: | 5VDC 24VDC | انتاج |: | 0.5-4.5 فولت 4-20mA وهلم جرا |
| المواد: | الفولاذ المقاوم للصدأ | خيط: | ذكر أو أنثى OEM |
| نوع الضغط: | جهاز إرسال مستشعر الضغط التفاضلي | فئة الحماية: | IP65 |
| درجة حرارة العمل: | -10-70 ℃ | موصل: | DIN الكبير أو OEM |
| إبراز |
الصناعات الكيميائية ناقل الضغط التفاضلي,جهاز نقل الضغط التفاضلي BP93420DII,جهاز نقل ضغط الفرق النفطي,BP93420DII Differential Pressure Transmitter,Petroleum Differential Pressure Transmitter |
||
Product Description

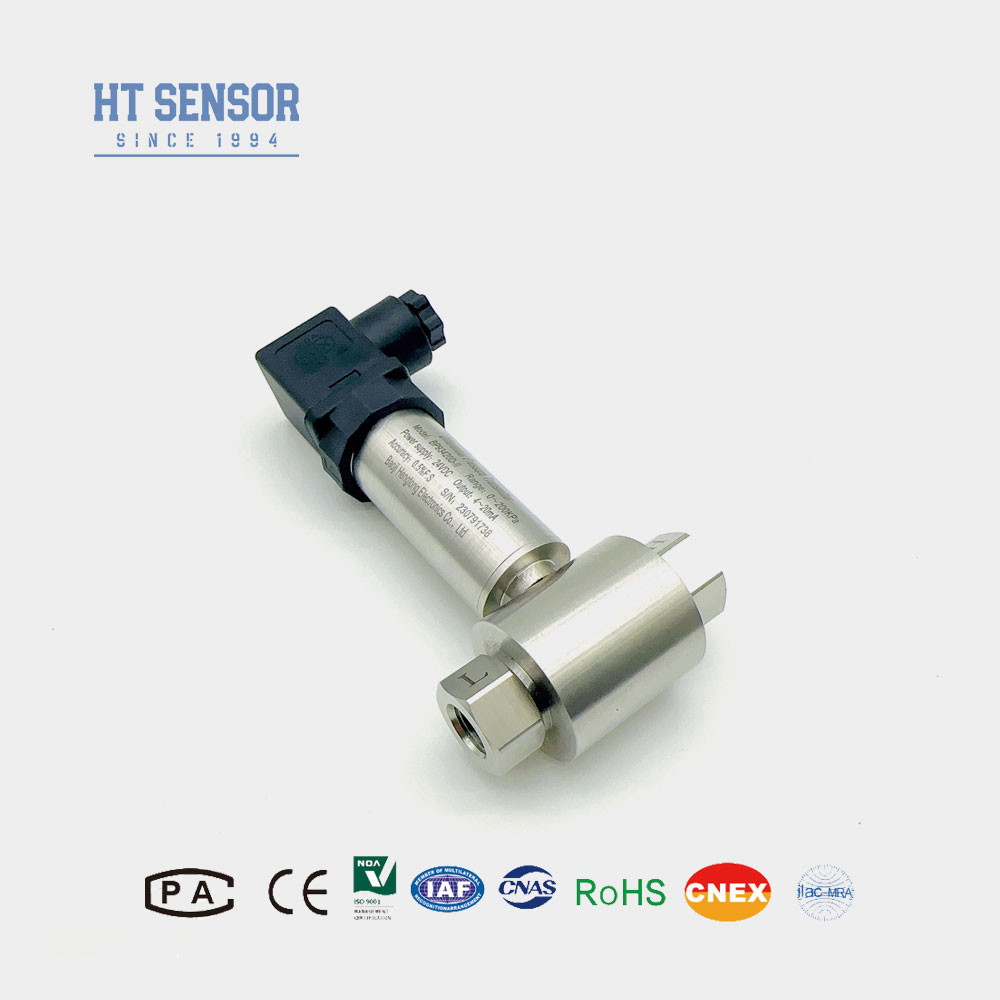

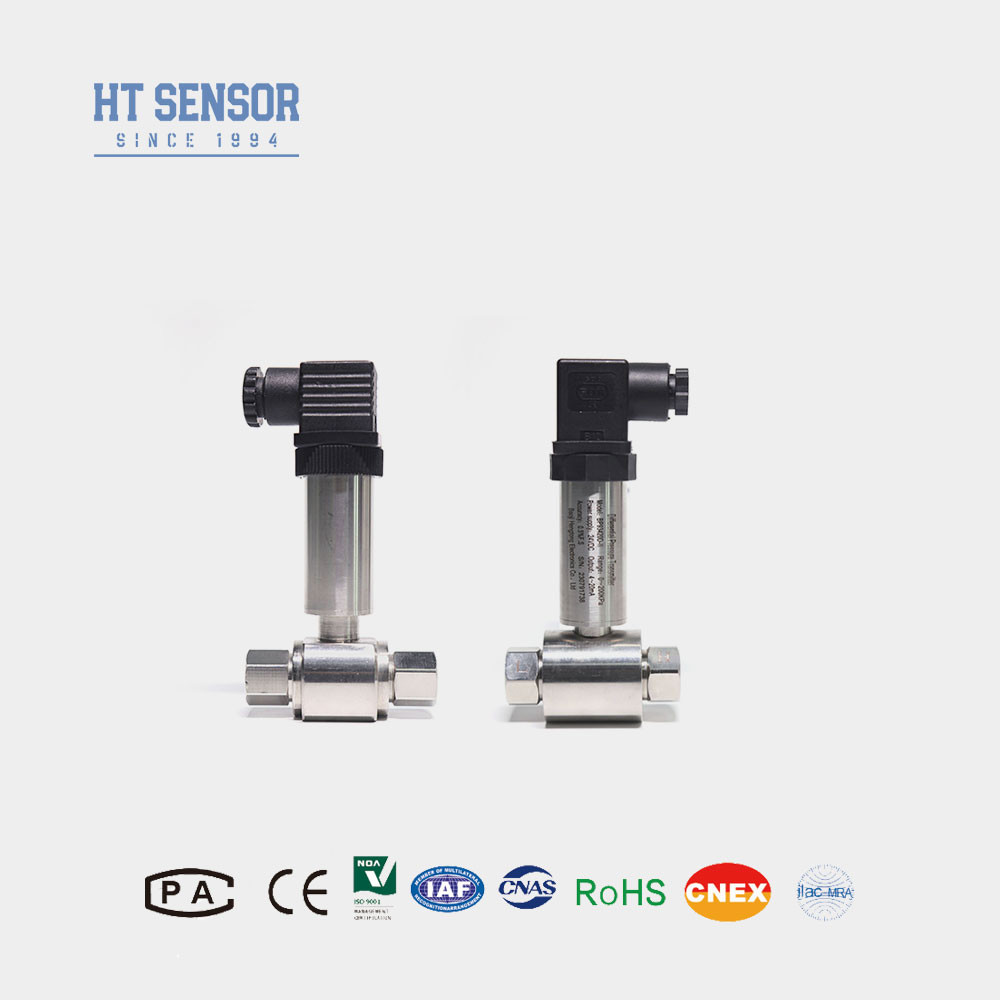

جهاز إرسال الضغط التفاضلي BP93420DII لصناعات البترول والكيماويات
BP93420DIIDالتفاضليPالضغطجهاز إرسال
مقدمة عن جهاز إرسال الضغط التفاضلي:
يستخدم جهاز إرسال الضغط التفاضلي BP93420DII مستشعرًا مقاومًا للضغط من السيليكون المنتشر. عندما يقع فرق الضغط للوسط المقاس على الغشاء المموج على جانبي المستشعر، فإن الإشارة التي يخرجها جسر ويتستون لشريحة المستشعر لها علاقة خطية جيدة مع فرق الضغط، ويمكن قياس فرق الضغط بدقة. إنه مناسب لقياس فرق الضغط لمختلف الغازات والسوائل في خطوط أنابيب البترول والكيماويات والطاقة الكهربائية والهيدرولوجيا والصناعات الأخرى.
ميزات المنتج لجهاز إرسال الضغط التفاضلي::
- يعتمد جهاز الإرسال تصميم هيكل من الفولاذ المقاوم للصدأ، وهيكل مدمج وسهل التركيب.
- بعد تعويض درجة الحرارة الصارمة وفحص الشيخوخة، لضمان أداء مستقر وموثوق به.
- يمكن أن تكون الواجهة الكهربائية خارجية أو اتصال مباشر.
| معلمات الأداء لجهاز إرسال الضغط التفاضلي: | |
|---|---|
| نطاق القياس | 0-10 كيلو باسكال…~2 ميجا باسكال |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 أضعاف النطاق المقنن |
| الضغط الثابت | الحد الأدنى بين 5 أضعاف النطاق المقنن أو 7 ميجا باسكال |
| الدقة @ 25℃ | ±0.25% (نموذجي) ±0.5% (حد أقصى) |
| التكرار | ±0.03% (نموذجي) ±0.05%FS (حد أقصى) |
| التخلف | ±0.03% (نموذجي) ±0.05%FS (حد أقصى) |
| الاستقرار على المدى الطويل | ±0.5%F.S/Year(≤200KPa) ±0.2%F.S/Year(＞200KPa) |
| انجراف درجة حرارة الصفر | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| انجراف درجة حرارة النطاق | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| تعويض درجة الحرارة | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| درجة حرارة التشغيل | -30℃~80℃ |
| درجة حرارة التخزين | -40℃~100℃ |
| الاهتزاز | 10 جرام، 55 هرتز ~ 2 كيلو هرتز |
| مادة الغلاف | 304,316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة الانفجار | آمن جوهريًا ومضاد للانفجار |
| تصنيف الحماية | IP65 |
| الوزن | ~0.45 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 سلك |
| 0～10/20mA |
3 أسلاك |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| نصائح الطلب لجهاز إرسال الضغط التفاضلي: |
1. عند تحديد المنتج، يرجى التأكد من أن الوسط المقاس متوافق مع أجزاء المنتج المتصلة.
2. لضمان التشغيل الموثوق به، يوصى بتثبيت مشعب ثلاثي الصمامات بين نقطة القياس وجهاز الإرسال، مما يضمن تطبيق ضغط بطيء وموحد على غرف الضغط الإيجابية والسلبية لجهاز الإرسال.
3. أثناء التثبيت، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4. بالنسبة للمتطلبات الخاصة مثل الاهتزاز القوي، وقوة التأثير الفوري، والتداخل الكهرومغناطيسي القوي، أو التداخل اللاسلكي، يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في الطلب.
