هيكل الحجاب الحاجز السيليكوني جهاز استشعار الضغط لسهولة التنظيف ومستوى عال من الموثوقية جهاز استشعار الخلية
Product Details
| رقم الموديل: | HT24 | خيط: | G1/2 M20*1.5 1/2NPT |
|---|---|---|---|
| قياس المتوسطة: | الغاز والسائل | يتراوح: | 0-10kpa~20mpa |
| قوة: | 1.5ma | علامة تجارية: | (هينغتونغ) |
| أصل: | باوجى، الصين | يكتب: | مستشعر ضغط التنظيف المقاوم للضغط |
| ل: | ناقل الضغط | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | 316L من الفولاذ المقاوم للصدأ | التخصيص: | تصنيع المعدات الأصلية |
| إبراز |
مستشعر ضغط السيليكون عالي الموثوقية,جهاز استشعار ضغط السيليكون,أجهزة استشعار ضغط السيليكون سهلة التنظيف,Flush Diaphragm Structure Silicon Pressure Sensor,Easy Cleaning Silicon Pressure Sensor |
||
Product Description

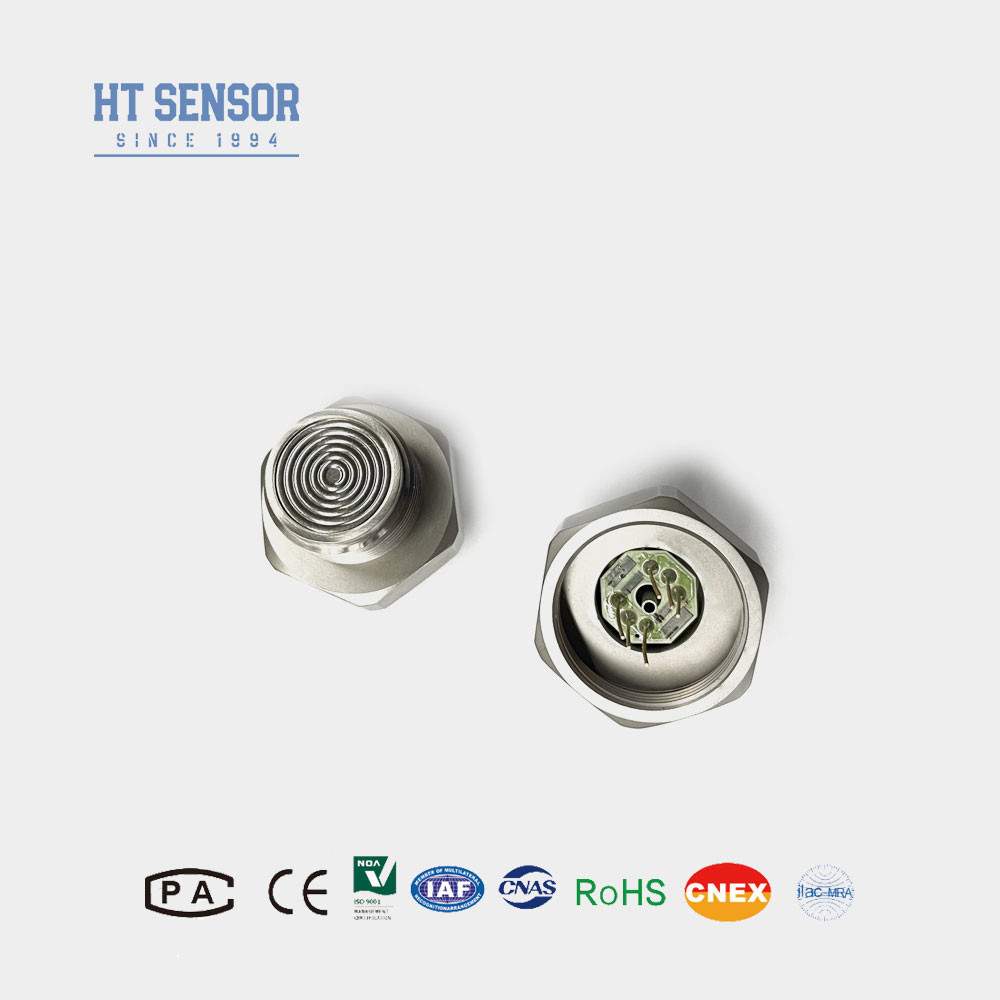

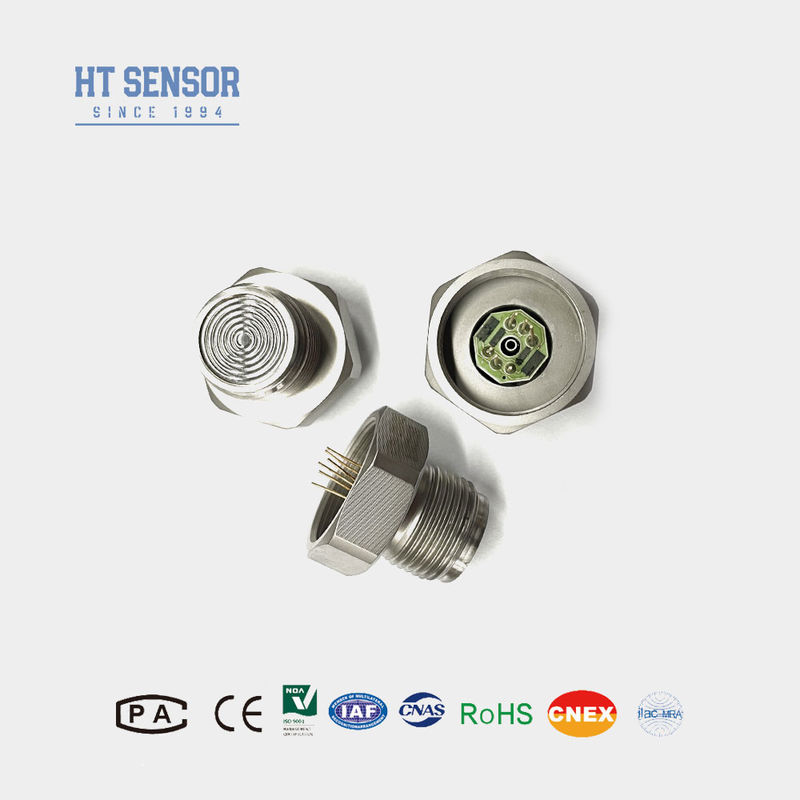

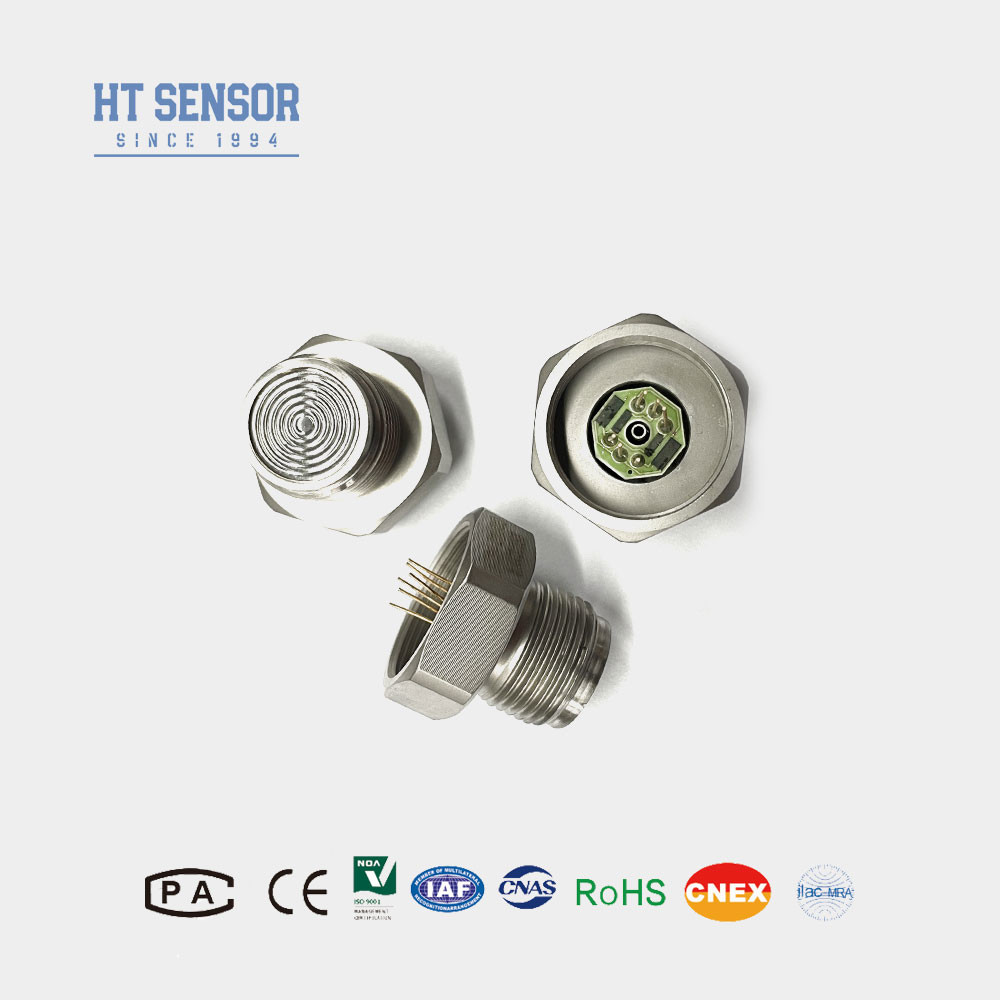

هيكل الحجاب الحاجز السيليكوني جهاز استشعار الضغط لسهولة التنظيف والموثوقية العالية
جهاز استشعار الضغط الصلب للسيليكون HT24
إدخال جهاز استشعار الضغط السيليكوني:
HT24 هو جهاز استشعار ضغط الحجاب الحاجز مع شريحة السيليكون المنتشرة المستقرة للغاية. الشريحة الحساسة لا تلامس مباشرة الوسط المقاس.يتم نقل الضغط إلى الشريحة الحساسة من خلال الحجاب الحاجز من الفولاذ المقاوم للصدأ وتختم زيت السيليكون. هذا المنتج هو هيكل الحجاب الحاجز المسطح مع خيط ، G1/2 M20 * 1.5 1/2NPT هو الخيط الأكثر استخدامًا. سهل التنظيف ، عالية الموثوقية. مناسبة للأغذية والصحة وغيرها من الصناعات.
خصائص المنتجمن جهاز استشعار الضغط من السيليكون ذو الحجاب الحاجز:
- باستخدام التكنولوجيا المتقدمة و 316L هيكل الفولاذ المقاوم للصدأ، جنبا إلى جنب معمواد مثل التيتانيوم و هاستيللوى للشاشة
- استخدام دوائر فيلم سميك لتعويض درجة الحرارة والنقطة الصفرية تصحيح.
- الموثوقية المتميزة، قابلية التكرار، والاستقرار.
- غسل هيكل الحجاب الحاجز، مما يسهل تنظيفه.
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 2.5KΩ ~ 6KΩ
- عائق الخروج: 2.5KΩ ~ 6KΩ
- الاتصال الكهربائي: دبوس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم
| معايير الأداءمن جهاز استشعار الضغط من السيليكون ذو الحجاب الحاجز: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 35MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 55 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25 °C | |||||
| المخطط البناء | |
| البعد |
|

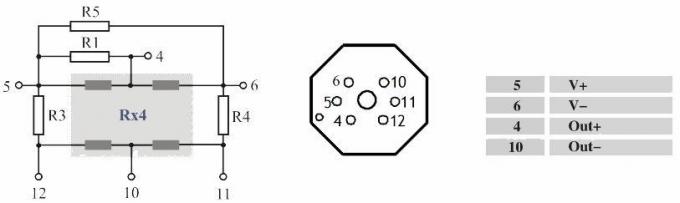

| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
- 1أثناء التجميع، يجب إيلاء الاهتمام للتنسيق بين حجم النواة ومحفظة جهاز الإرسال لتحقيق الضيق المطلوب.
- 2في عملية تجميع القشرة، لضمان التنسيق الرأسي، والضغط المتساوي، لتجنب اللوحة التعويض عالقة أو تلف.
- 3إذا كانت الوسيلة التي يتم اختبارها غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
- 4تجنب الضغط على الحجاب الحاجز بواسطة اليد أو الأجسام الحادة ، حتى لا تتلف النواة بسبب تشوه الحجاب الحاجز أو ثقبها.
- 5. ابقوا فم القياس مفتوحاً للجو، ومنعوا الماء أو البخار أو الوسيط المآكل من دخول غرفة القياس السلبية للضغط6إذا كان هناك أي دبوس تغيير، يرجى وفقا للسمة على الموصل الفعلي للإشارة.
| الشركة |
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
ج: يتميز أجهزة إرسال أجهزة استشعار الضغط لدينا بدقة عالية، ومتانة، وأداء ممتاز، مع خيار للتخصيص.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة من خلال خدمات OEM و ODM لدينا.
3س: ما هي قدرة الإنتاج الخاصة بك؟
الجواب: إن منشآتنا التصنيعية لديها القدرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز الاستشعار للضغط في الشهر، مما يضمن لنا أن نتمكن من الوفاء بالطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضبط جدول الإنتاج والتسليم بسلاسة.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: النماذج القياسية عادة ما يكون لها فترة تسليم من 5 ~ 8 أيام عمل، في حين أن المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: نحن نقدم أسعار تنافسية مع خصومات متاحة للطلبات الكبيرة أو الشراكات طويلة الأجل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا بضمان لمدة 24 شهرًا من تاريخ الشحن، وتضمن خدمة ما بعد البيع لدينا استجابات سريعة في غضون 24 ساعة مع دعم التعليمات عن بعد عبر شبكة الكمبيوتر.
