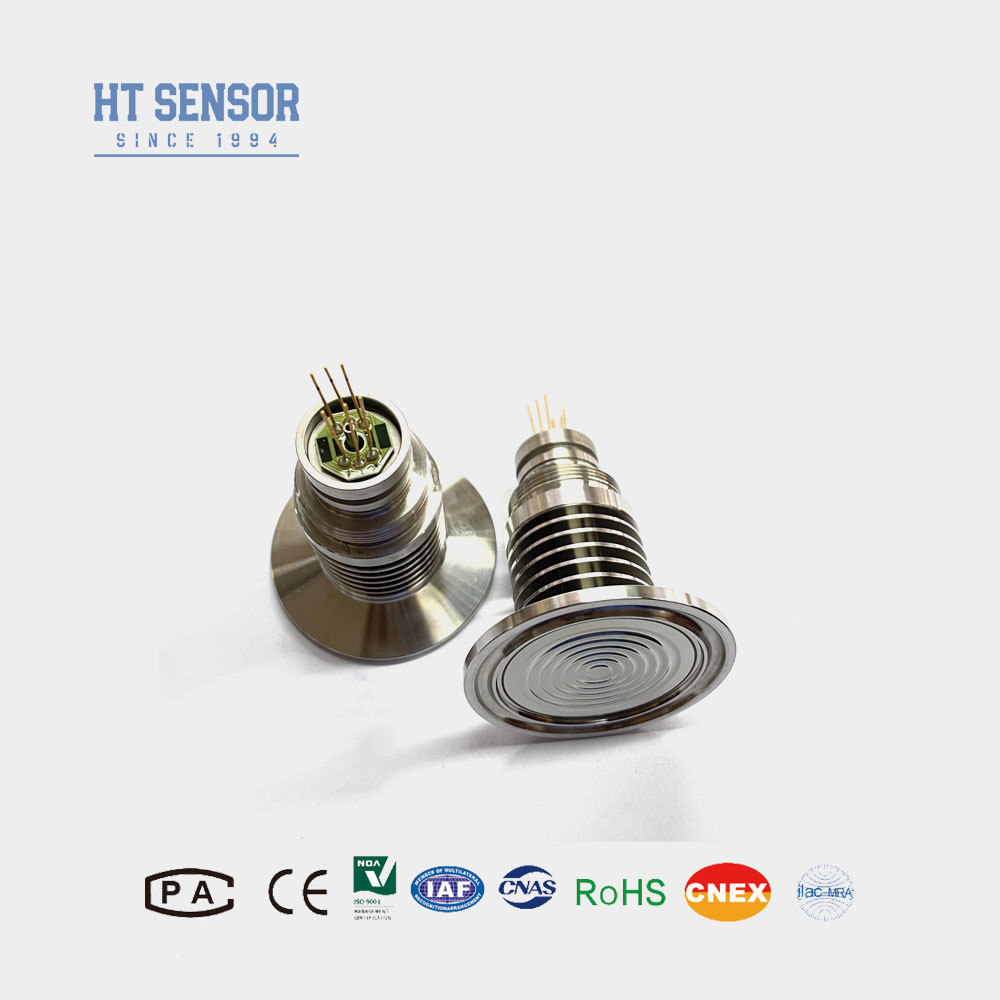

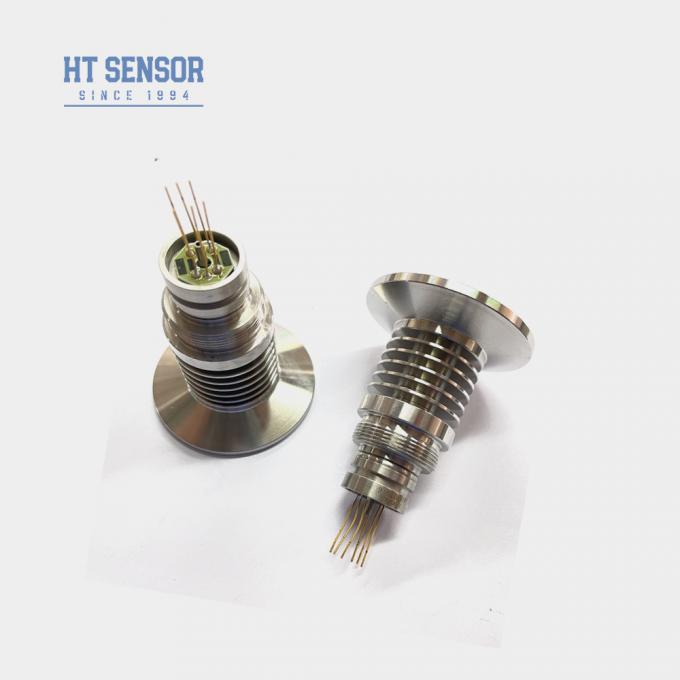

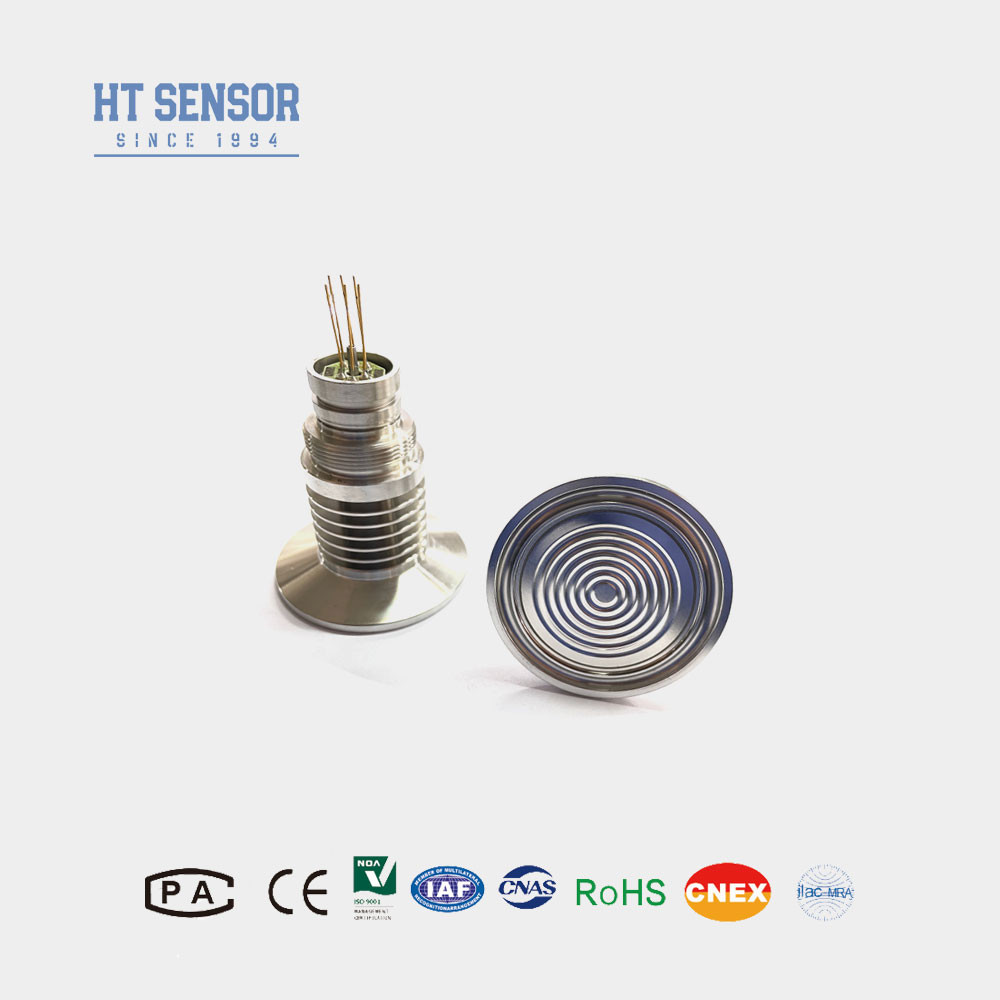

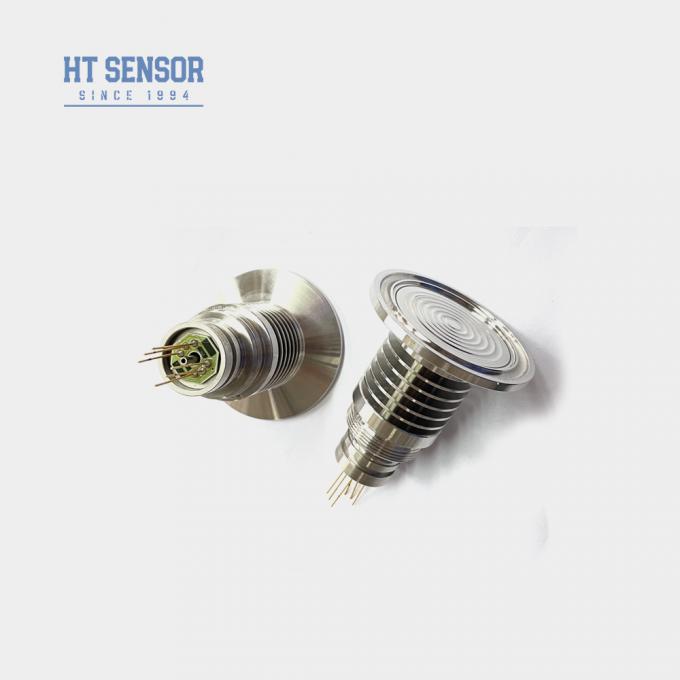

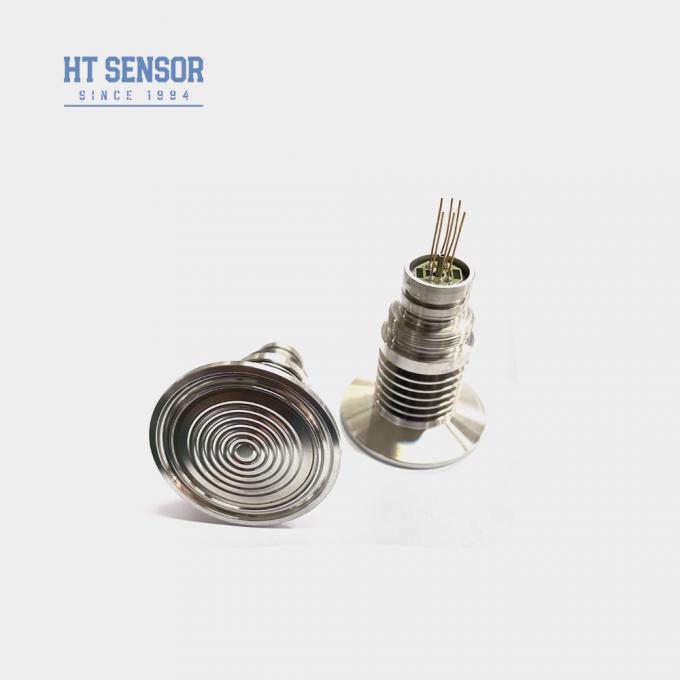

جهاز استشعار HT HT-IQT-B مستشعر ضغط السيليكون المنتشر لجهاز استشعار قياس درجات الحرارة العالية
Product Details
| رقم الموديل: | HT-IQT-B | يتراوح: | 0-35 كيلو باسكال ~ 3.5 ميجا باسكال |
|---|---|---|---|
| نوع الأسلاك: | إبرة كوفار مطلية بالذهب | قياس المتوسطة: | الهواء والماء السائل والزيت |
| خيط: | 50.4 ملم | الإخراج: | إشارة بالسيارات |
| قوة: | 1.5ma | يكتب: | جهاز استشعار الضغط السيليكوني المنتشر |
| نوع إشارة الخرج: | التناظرية | مادة: | 316L من الفولاذ المقاوم للصدأ |
| إبراز |
جهاز استشعار الضغط السيليكوني المنتشر,مستشعر ضغط السيليكون عالي الحرارة,جهاز استشعار الضغط للسيليكون HT-IQT-B,High Temperature Silicon Pressure Sensor,HT-IQT-B Silicon Pressure Sensor |
||
Product Description
جهاز استشعار HT HT-IQT-B مستشعر ضغط السيليكون المنتشر لقياس درجات الحرارة العالية
HT-IQT-Bالمقاوم للشربجهاز استشعار الضغط السيليكوني
إدخال مستشعر ضغط السيليكون المنتشر:
جهاز استشعار الضغط السيليكوني HT - IQT - B هو نوع من الحجاب الحاجز المدمج. تم نقل الضغط إلى الشريحة الحساسة من خلال الحجاب الحاجز الفولاذ المقاوم للصدأ وزيت السيليكون المغلق.شريحة المستشعر تحول الضغط إلى إشارة كهربائية قابلة للكشفوبالتالي يمكننا أن نلاحظ بشكل بديهي قيمة الضغط من الوسط المقاس. هذا المنتج يتبنى هيكل الحجاب الحاجز الصفيح، مع غسيل الحرارة عالية درجة الحرارة،تأثير قياس متوسط درجة حرارة عالية جيدالحجاب الحاجز المسطح العاري سهل التنظيف وله تأثير جيد على قياس الوسائط اللزجة. يطبق على الصناعات الغذائية والصحية وغيرها.
الأداء الكهربائيمن جهاز استشعار الضغط من السيليكون المنتشر:
- إمدادات الطاقة: ≤2mA DC (0.4-1.5mA DC).
- عائق المدخل: 2.5KΩ ~ 6KΩ.
- عائق الخروج: 2.5KΩ ~ 6KΩ.
- الاتصال الكهربائي: دبوس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم
| معايير الأداءمن جهاز استشعار الضغط من السيليكون المنتشر: | |||||
| نطاق القياس | مقاس ((G) | 35 كيبا 100 كيبا 200 كيبا 350 كيبا 1000 كيبا 2000 كيبا | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 220 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25 °C | |||||
| المخطط البناء | |

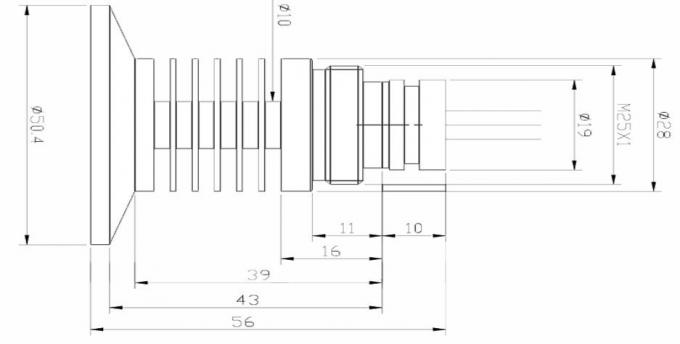

| البعد |
|

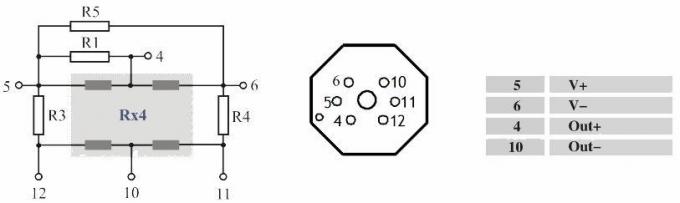

| الاتصال الكهربائي والتعويض |
|

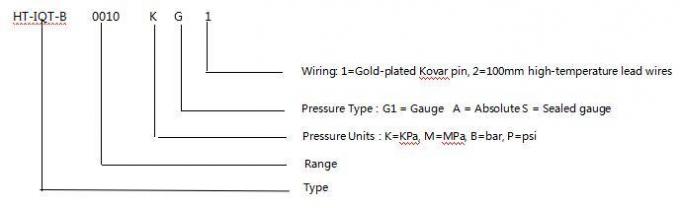

| أمثلة اختيار |
| نصائح الطلب |
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في مركز القياس مفتوحاً للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في المركز.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
