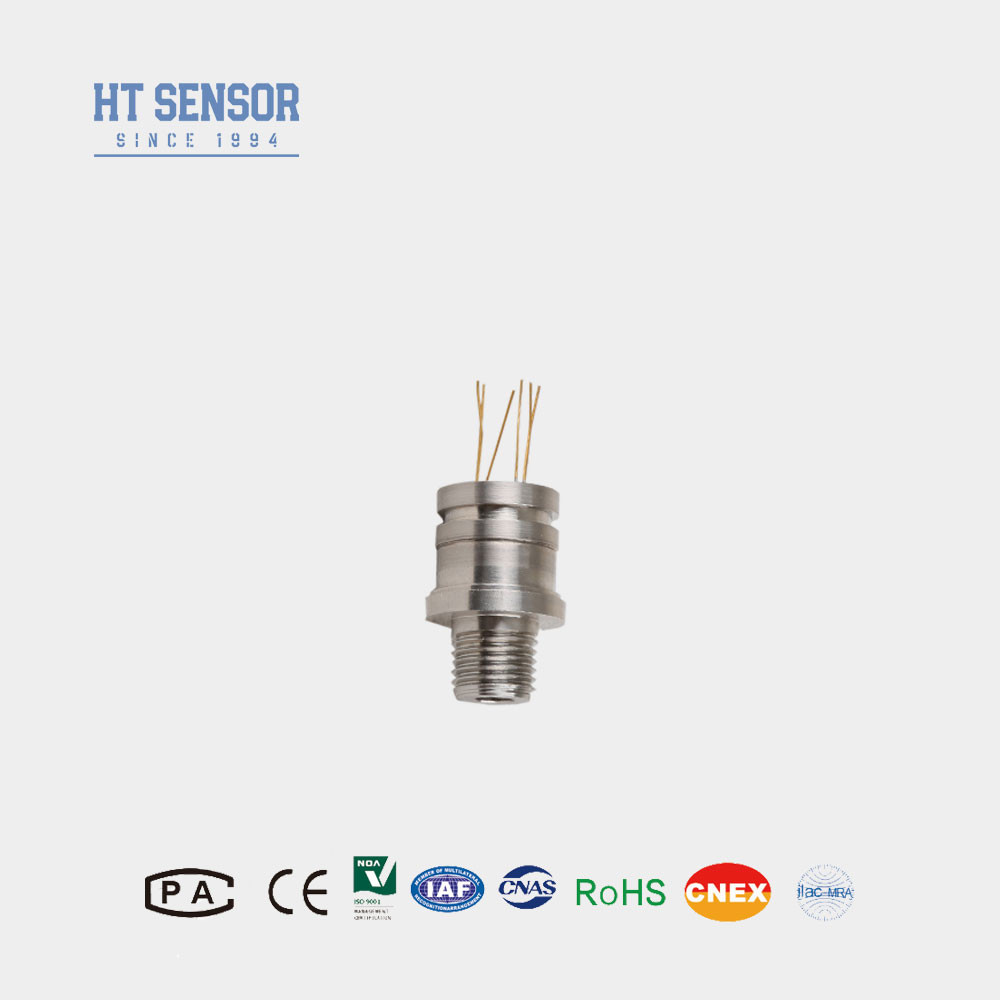

HT30 أساس مستشعر الضغط السيليكوني قابلة للتخصيص لمتطلبات العملاء المختلفة مستشعر مستوى النفط
Product Details
| رقم الموديل: | HT30 | نوع الخيط: | تصنيع المعدات الأصلية |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | قياس المتوسطة: | الغاز والسائل |
| يتراوح: | 0-10kpa~20mpa | قوة: | 1.5ma |
| خيط: | G1/4 وهكذا | رمز النظام المنسق: | 9026209090 |
| القدرة على العرض: | 50000 قطعة / السنة | يكتب: | مستشعر الضغط الضغطي |
| ل: | جهاز إرسال ضغط السيليكون المنتشر | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | متاح | طلب مخصص |
| إبراز |
جهاز استشعار ضغط السيليكون HT30,مستشعر ضغط السيليكون القابل للتخصيص,متطلبات مختلفة للعملاء مستشعر ضغط السيليكون,Customizable Silicon Pressure Sensor,Different Customer Requirements Silicon Pressure Sensor |
||
Product Description
HT30 مستشعر ضغط السيليكون قابلة للتخصيص لمتطلبات العملاء المختلفة
HT30 جهاز استشعار الضغط الوقائي للسيليكون
إدخال جهاز استشعار الضغط من السيليكون:
HT30 جهاز استشعار الضغط المقاوم للضغط هو السيليكون المنتشر المستقر للغايةيستخدم التأثير المقاوم للطاقة من السيليكون المنتشر لقياسضغط السوائل والغازات.الخيط، وهو لا يستخدم اغلاق حلقة O، مما يجعله مناسبة لمجموعة واسعة منالتطبيقات
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل:2.5KΩ~6KΩ
- عائق الخروج:2.5KΩ~6KΩ

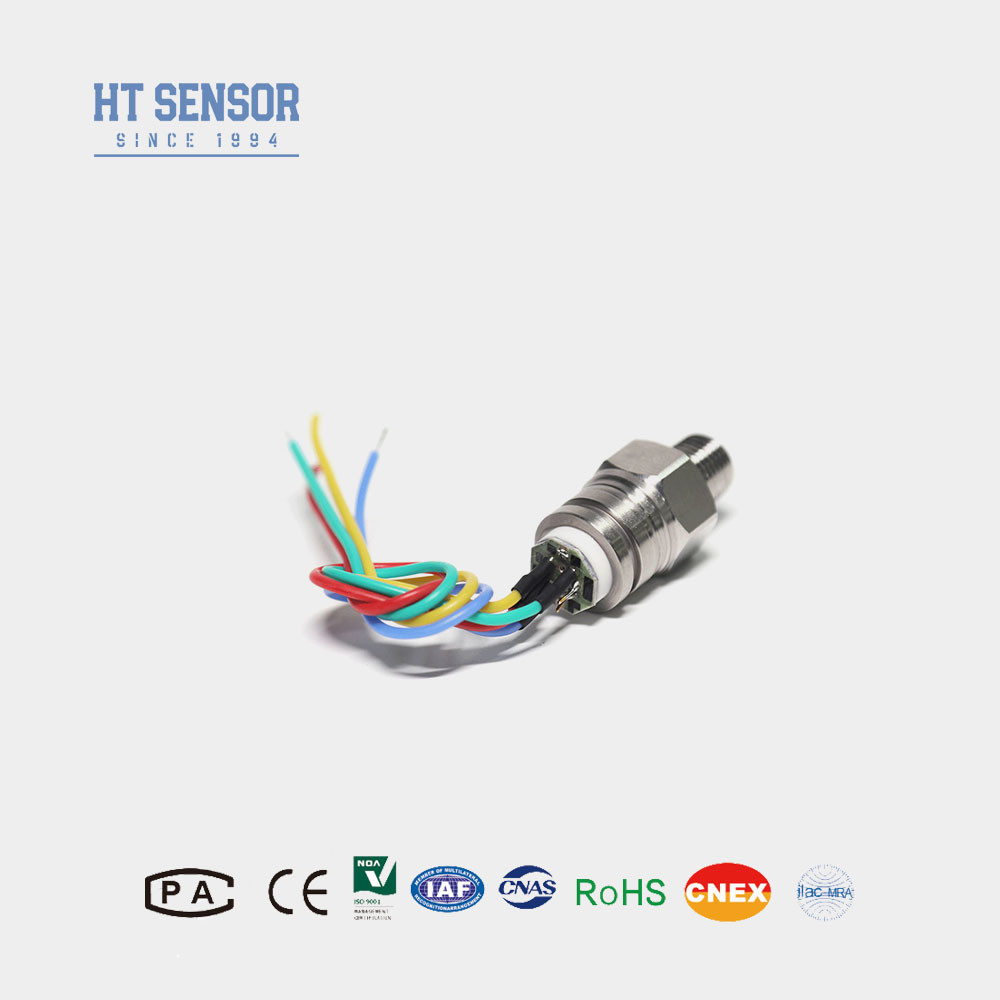

- الاتصال الكهربائي:دبابيس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم.
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 63 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25°C | |||||
| المخطط البناءمن جهاز استشعار الضغط من السيليكون | |
| البعد |
|
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
- باستخدام التكنولوجيا المتقدمة و 316L هيكل الفولاذ المقاوم للصدأ، جنبا إلى جنب معمواد مثل التيتانيوم و Hastelloy للحجاب الحاجز
- استخدام دوائر فيلم سميك لتعويض درجة الحرارة والنقطة الصفريةتصحيح.
- واجهات عدة خيوط متاحة للاختيار
- مصفوفة كقطعة واحدة، حجم ضيق، وموثوقية عالية
| نصائح الطلب |
1في التجميع، تولي اهتماما لتنسيق حجم النواة ومحفظة جهاز الإرسال لتحقيق الختم المطلوب
2أثناء عملية تجميع السكن ، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة قيد الاختبار غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لتجنب تشوه الحجاب الحاجز أو ثقبها وتلف القلب.
5أبقي منفذ الضغط في قلب القياس مفتوحاً للجو لمنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في قلب القياس.
6إذا تغير أي دبوس، الرجوع إلى الملصق على السلك الأساسي الفعلي.
