مستشعر مرسل ضغط 4-20mA
Product Details
| نموذج المنتج: | بي بي 157 | يتراوح: | 0 ~ 10 كيلو باسكال ~ 20 ميجا باسكال |
|---|---|---|---|
| الإخراج: | 4-20 مللي أمبير/0.5-4.5 فولت تيار مستمر | Accuray: | 0.25% أو 0.5% |
| مواد الإسكان: | 304 | تصنيف الحماية: | IP65 |
| نموذج: | 1 | ||
| إبراز |
جهاز استشعار ضغط ناقل أساس النفط,جهاز استشعار ضغط من نوع السيليكون الصغير,جهاز استشعار نقل الضغط في هيكل الفولاذ المقاوم للصدأ,Mini Silicon Pressure Transmitter Sensor,Stainless Steel Structure Pressure Transmitter Sensor |
||
Product Description

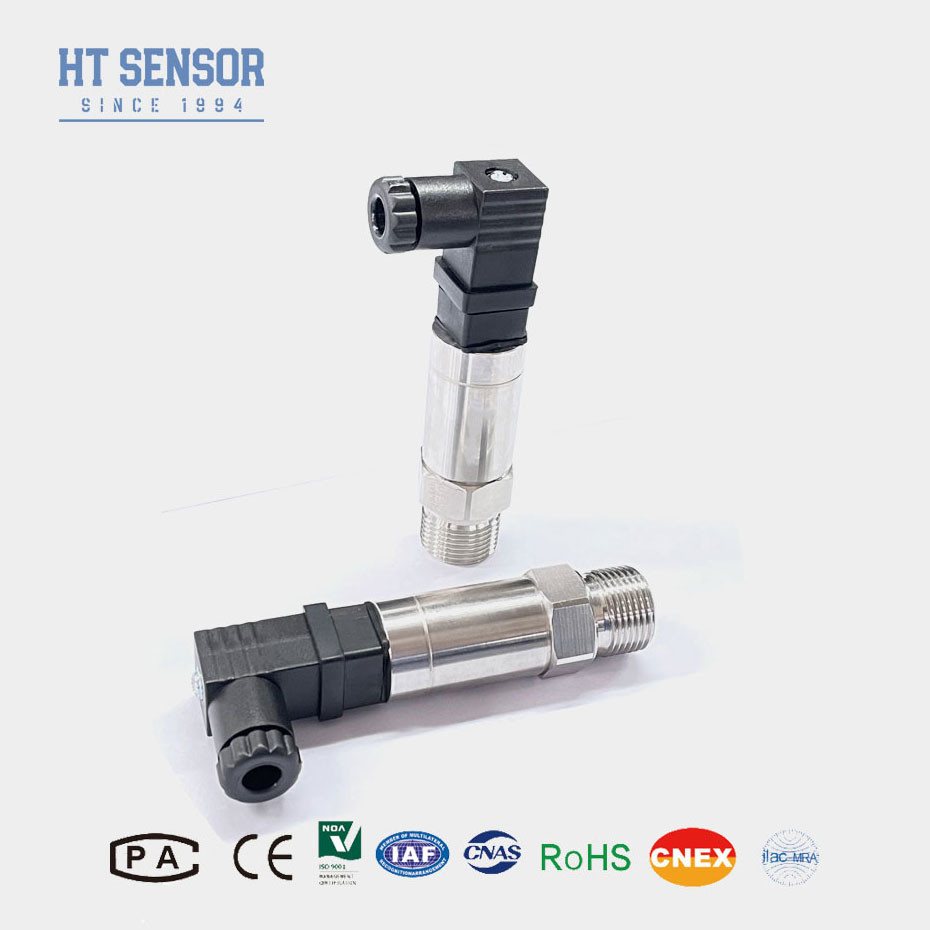

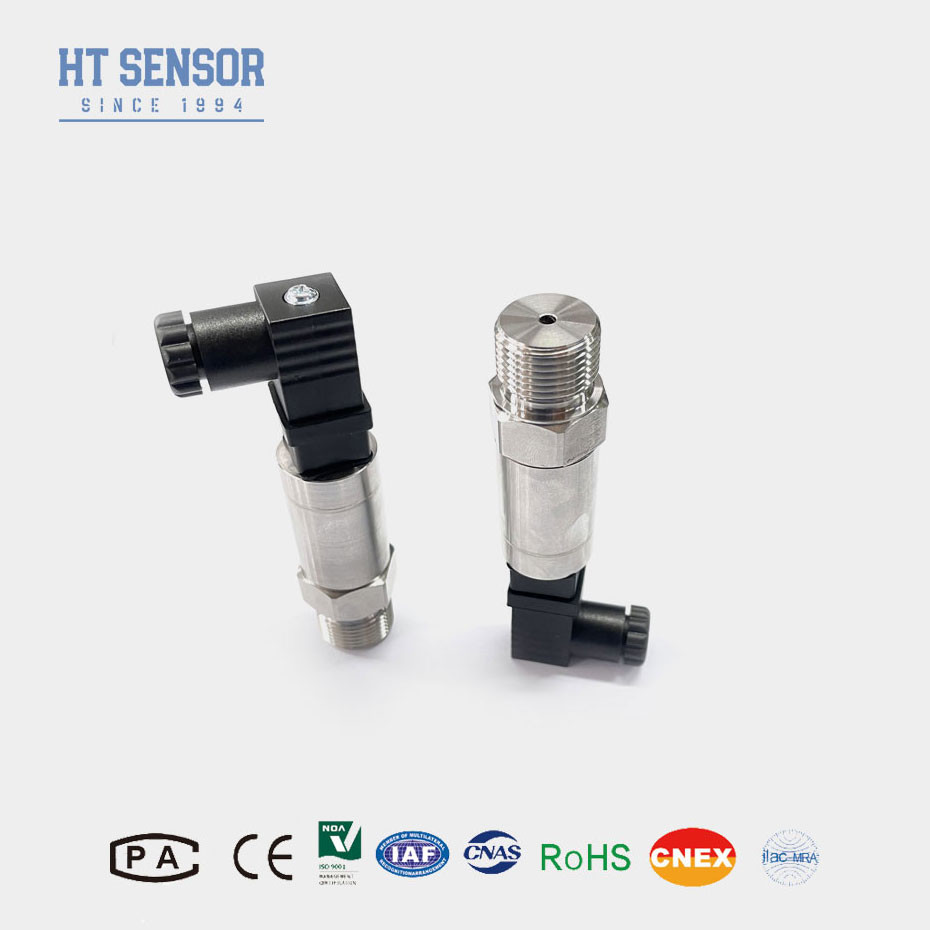

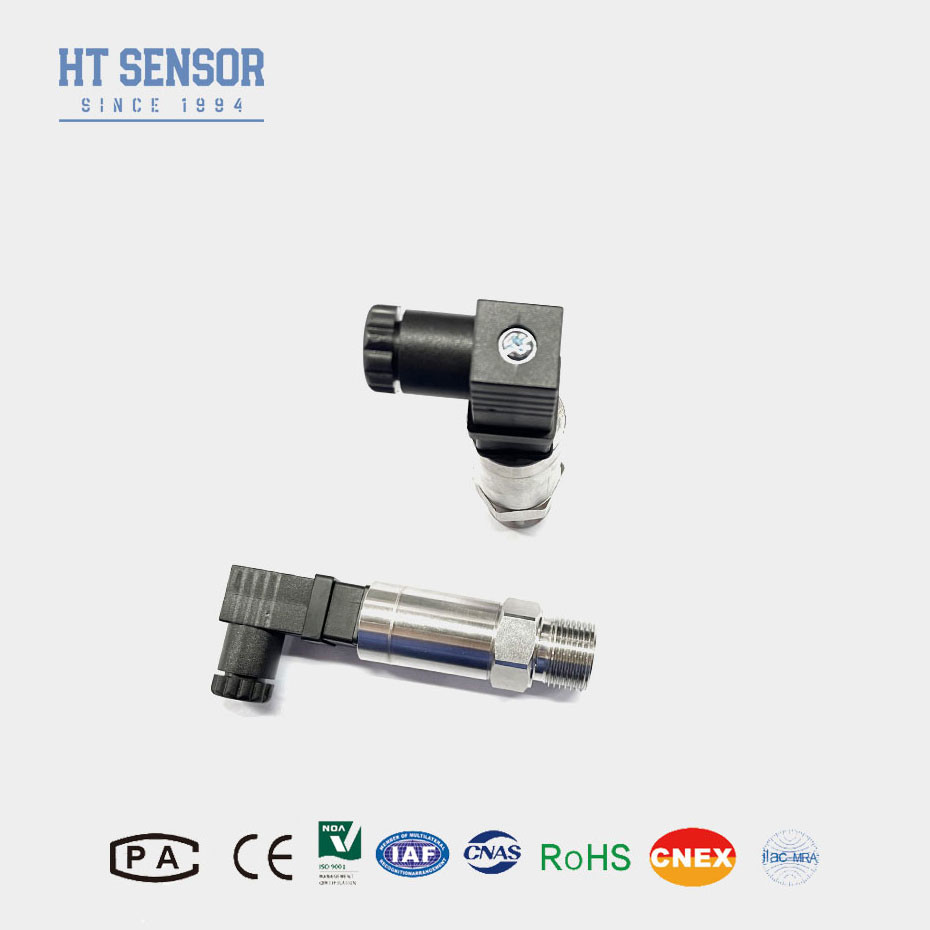

BP157 4-20mA جهاز استشعار ضغط أساسي للنفط
هيكل من الفولاذ المقاوم للصدأ من نوع السيليكون المصغر جهاز نقل الضغط جهاز استشعار زيت محور جهاز نقل ضغط 4 20ma
جهاز نقل الضغط BP157
إدخال مستشعر جهاز نقل الضغط:
جهاز استشعار ضغط السيليكون المنتشر لديه فيلم رقيق في الداخل، وهو مصنوع من مادة السيليكون. عندما يعمل الضغط المقاس على الحجاب الحاجز، سيتم تشويه الحجاب الحاجز قليلا،وهناك سلسلة من المقاومة الصغيرة على الحجابعندما يتشوه الحاجز مما يؤدي إلى تغيير في قيمة المقاومةعادةً ما يكون جهاز إرسال الضغط من السيليكون المنتشر له دائرة جسر مدمجةالجسر يتكون من العديد من المقاومات، أحدها مقاوم للطاقة، وعندما يتغير المقاوم للطاقة، ينتج الجسر إشارة كهربائيةعن طريق قياس تغير الإشارة الكهربائية الخارجة للجسر، يمكنك أن تعرف بشكل غير مباشر حجم الضغط المقاس. يمكن أن تكون إشارة الإخراج التناظرية (مثل الجهد أو التيار) أو الرقمية (مثل الرقمية رمز).
خصائص المنتج لجهاز استشعار ضغط:
- نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة
- هيكل الفولاذ المقاوم للصدأ مع تصنيف حماية IP65
- الصفر والكامل المعدل
- دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
تطبيقات مستشعر جهاز نقل الضغط:
- قياس ضغط الغازات السائلة غير الساخنة باستخدام 316L من الفولاذ المقاوم للصدأ
- تطبيق في الصناعات البحرية والطيران
- تستخدم في العمليات الصناعية في الموقع مثل البترول والكيماويات والمعادن وتوليد الطاقة والهيدرولوجيا
- تستخدم في أنظمة التحكم الهيدروليكية والهوائية
معايير الأداء لمستشعر جهاز نقل الضغط:
| نطاق القياس | 0kPa 10kPa... 5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70°C ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| الاهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.1 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0/110 فولت | ||
| 0.5 4.5 فولت |
5VDC |
ترتيب رحلات مستشعر جهاز نقل الضغط
1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20°C إلى 250°C. عندما تكون درجة حرارة العمل للمنتج أقل من -20°C، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
الـ FQA:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم
.
4س: ما هو فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
