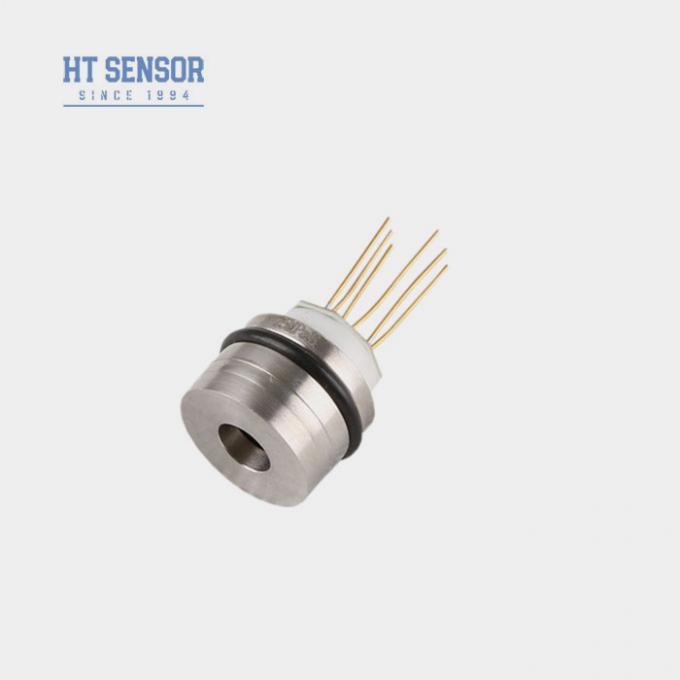

HT13 مستشعر ضغط السيليكون لقياس ضغط الغازات والسوائل غير المآكلة
Product Details
| رقم الموديل: | HT13 | نوع الأسلاك: | أربعة أسلاك |
|---|---|---|---|
| قياس وسيط: | الهواء والسائل | ديا: | 13 ملم |
| يكتب: | مستشعر ضغط السيليكون HT13 | نوع إشارة الخرج: | إشارة mv نوع التناظرية |
| مادة: | 316L من الفولاذ المقاوم للصدأ | التخصيص: | متاح |
| إبراز |
مستشعر ضغط السيليكون السائل,جهاز استشعار ضغط السيليكون HT13,جهاز استشعار ضغط السيليكون الغاز غير المآكل,HT13 Silicon Pressure Sensor,Non-corrosive Gas Silicon Pressure Sensor |
||
Product Description

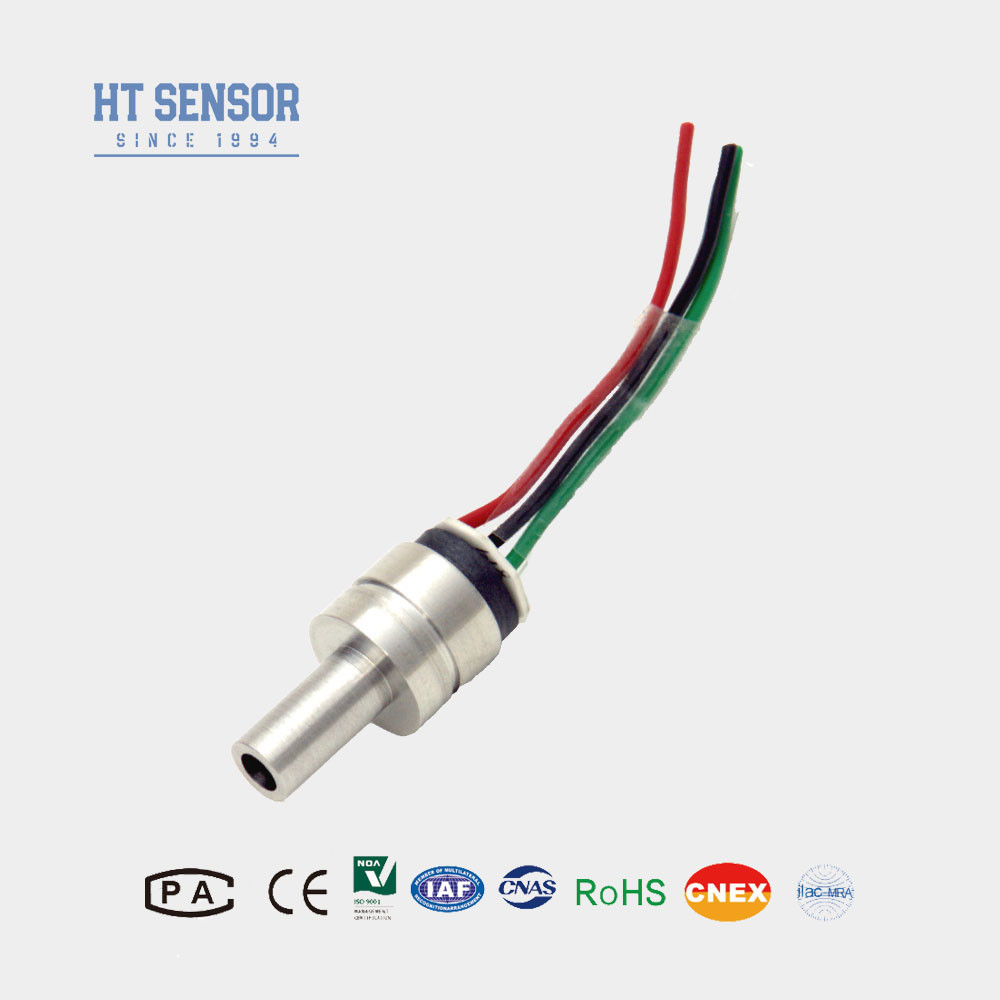

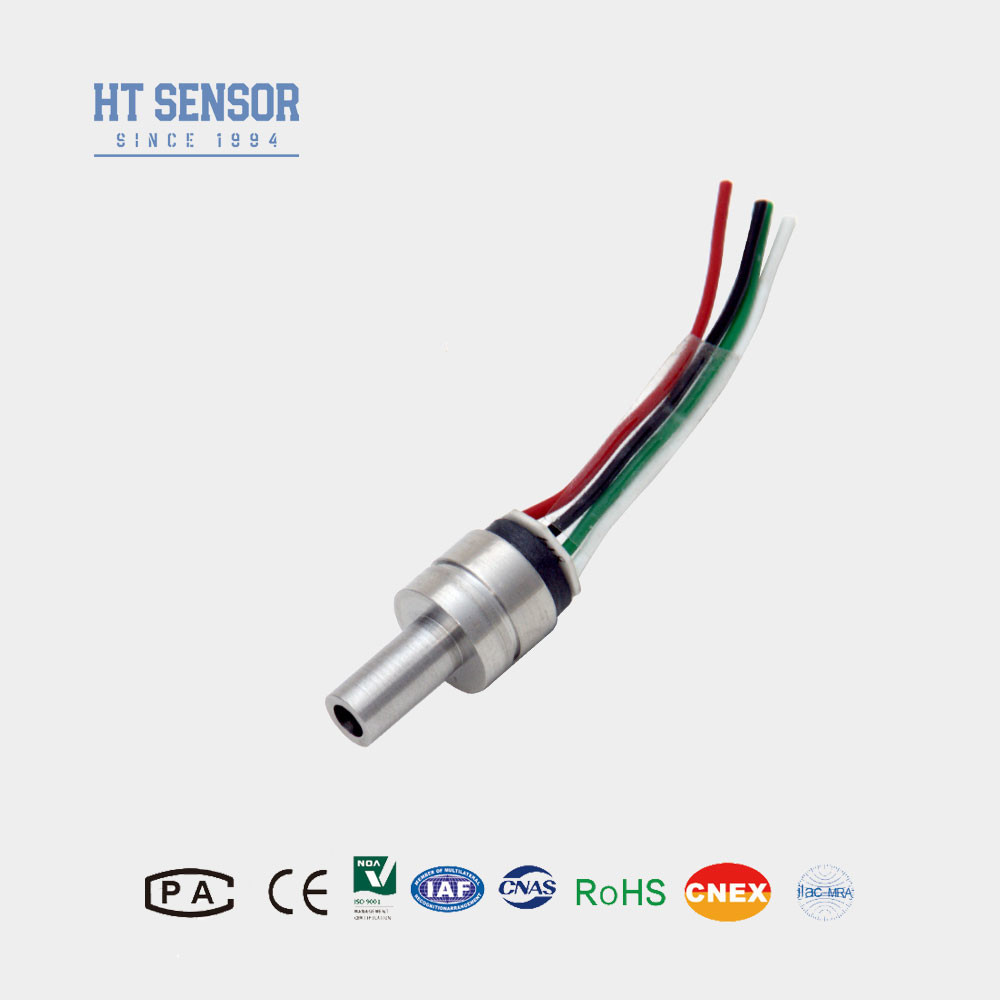

HT13 مستشعر ضغط السيليكون لقياس ضغط الغازات والسوائل غير المآكلة
HT13 جهاز استشعار الضغط المقاوم للصلب
إدخال جهاز استشعار الضغط من السيليكون:
جهاز استشعار الضغط السيليكوني HT13 هو أحدث تصميم لجهاز استشعار الضغط السيليكوني المنتشر المملوء بالزيت، مع تأثير الضغط العالي 100،000 مرة ليست سيئة ومضادة للتداخل / التآكل / التجمد / التأثير،دقة عالية واستقراركل هذا من الفولاذ المقاوم للصدأ مع فيلم ضغط تحفيزي استجابة الضغط أسرع وأكثر حساسيةأهم شيء هو جهاز الاستشعار. اعتمد 316 الفولاذ المقاوم للصدأ، CNC عالية الدقة، ختم الاستيراد.
خصائص المنتجمن جهاز استشعار الضغط من السيليكون:
- يستخدم التكنولوجيا المتقدمة ويتم تغليفه في 316L الفولاذ المقاوم للصدأالسكن
- نطاق قياس واسع 0 ~ 350KPa ~ 60MpaS
- موثوقية عالية واستقرار ممتاز
- مختلف واجهات الخيوط المتاحة للاختيار
- مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
- التصميم المدمج، مثالية للتطبيقات مع مساحة محدودة
- تستخدم في أنظمة التحكم في العملية لمراقبة الضغط والتحكم فيه
- تستخدم عادة في أنظمة التبريد ومضغوطات الهواء لقياس الضغط
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 3KΩ ~ 6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي:دبابيس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | ||||
| نطاق القياس | مقاس ((G) | 350KPa، 1000KPa، 2000Kpa | ||
| مطلقة ((A)) | 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPa | |||
| النوع | ماكس | الوحدة | ||
| خطية | ± 0.15 | ± 0.3 | %F.S | |
| التكرار | 0.05 | 0.1 | %F.S | |
| التهاب النفس | 0.05 | 0.1 | %F.S | |
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |
| الناتج الكامل | 100±10 | 100±30 | mV | |
| صفر التبديل الحراري | ± 0.5 | ± 1 | %F.S | |
| درجة حرارة كاملة | ± 0.5 | ± 1 | %F.S | |
| معالجة مؤقتة | 0~70 | oC | ||
| درجة حرارة العمل | -20~80 | oC | ||
| درجة حرارة التخزين | -40~125 | oC | ||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 80MPa | |||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||
| مادة الحجاب الحاجز | 316L | |||
| مقاومة العزل | ≥200MΩ 100VDC | |||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||
| الصدمة | 100 غرام، 11 ثانية | |||
| وقت الاستجابة | ≤1ms | |||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | |||
| الامتلاء المتوسط | زيت السيليكون | |||
| الوزن | حوالي 15 غرام | |||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25°C | ||||

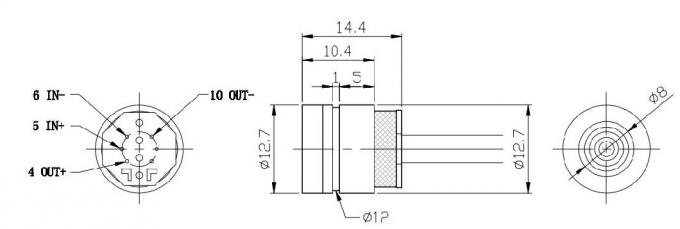

| المخطط البناء | |
| النوع1 | |
| النوع2 | |

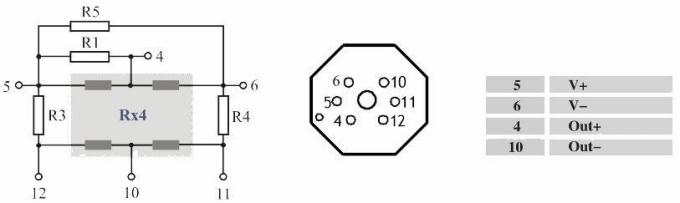

| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
الهواء المطلوب ضيق
2أثناء تجميع السطح، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشنج أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب مقياس الضغط مفتوحًا للجو ومنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
| الشركة |
