| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420-III |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتونة حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP93420-III | النطاق: | -100 كيلو باسكال-10 كيلو باسكال ~ 40 ميجا باسكال |
|---|---|---|---|
| انتاج |: | 4-20mA | القوة: | 24VDC |
| ACC: | ±0.5%FS، ±0.25%FS | خيط: | G1/4 أو OEM |
| الرمز السريع: | 9026201090 | وسط القياس: | السائل والغاز |
| تصنيف الملكية الفكرية: | IP65 | التخصيص: | OEM وتصنيع |
| إبراز: | جهاز إرسال جهاز استشعار الضغط BP93420-III,جهاز إرسال مستشعر الضغط من الفولاذ المقاوم للصدأ,جهاز إرسال مستشعر الضغط الصناعي,Stainless Steel Pressure Sensor Transmitter,Industrial Pressure Sensor Transmitter |
||

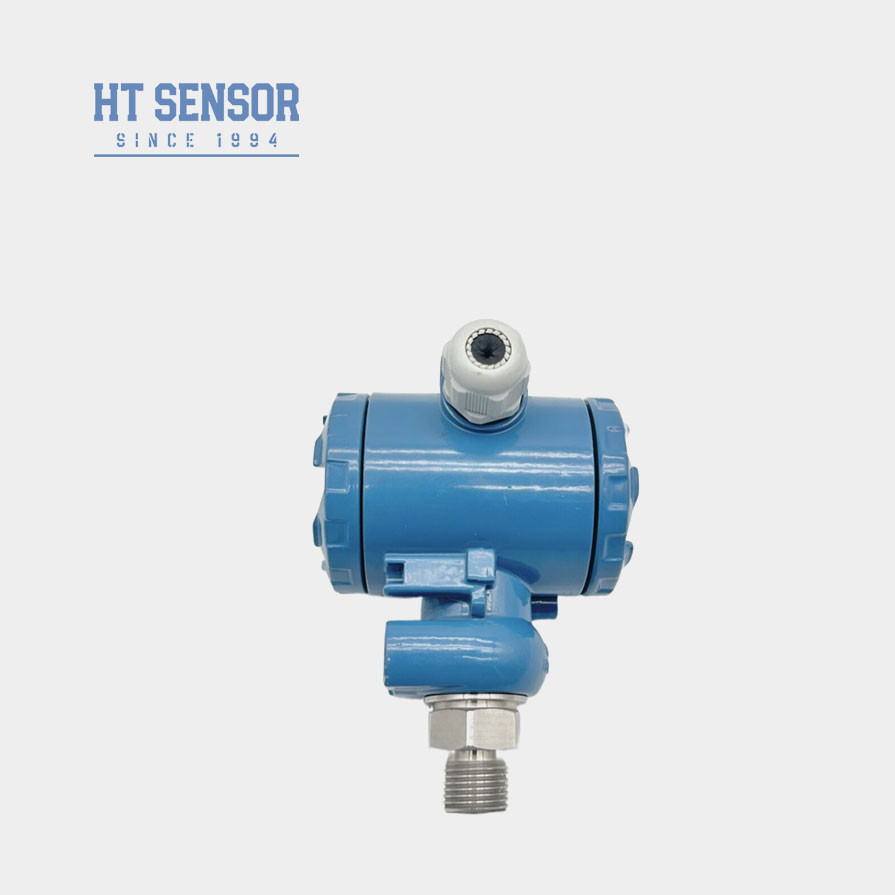

جهاز نقل الضغط BP93420-III
خصائص المنتجمنالضغط الصناعيجهاز إرسالجهاز استشعار:
1نطاق قياس واسع، أشكال واجهة ضغط متنوعة.
2.مستوى الحماية IP65
3أشكال إشارة مختلفة للخروج
التطبيقاتمنالضغط الصناعيجهاز إرسالجهاز استشعار:
1مناسبة لقياس ضغط الغازات السائلة غير السامة في 316L الفولاذ المقاوم للصدأ.
2البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
3قياس الضغط والتحكم فيه في بيئات صناعية خارجية قاسية.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداءمن 2088 مستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 10 كيلو بايت... 60MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤ ± 0.1% FS |
| التهاب النفس | ≤ ± 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((معتاد) ± 0.2%F.S/year ((الحد الأقصى |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | الألومنيوم المصبوب |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1 كجم |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.

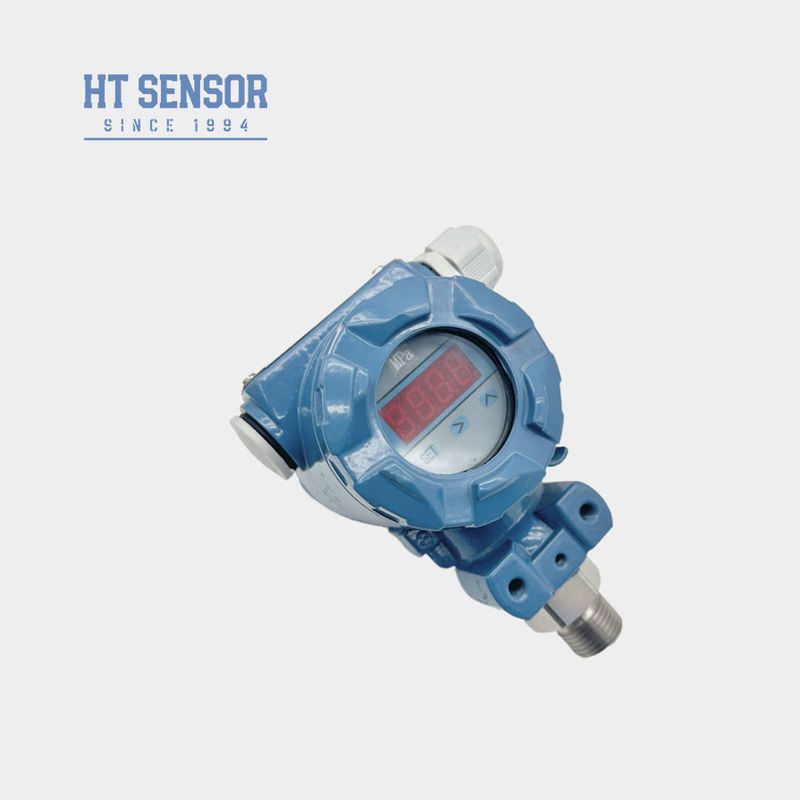

2عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
3من أجل ضمان التشغيل الموثوق به للمنتج، فمن المستحسن تثبيت جهاز حماية البرق في الموقع وضمان الترس الموثوق به للمنتج وإمدادات الطاقة.
4. الحلقات O من المطاط الفلوريني محددة درجة حرارة تشغيل - 20 °C ~ 250 °C. عندما تكون درجة حرارة العمل للمنتج أقل من - 20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
5. الكابل الافتراضي لا يأتي مع الكابل. إذا لزم الأمر، يرجى التواصل مع البائع مسبقا.
6في حالة الاهتزازات القوية، والضربة الفورية، والتداخل الكهرومغناطيسي أو ترددات الراديو القوية وغيرها من المتطلبات الخاصة، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
