مستشعر HT لتركيب DIN، جهاز إرسال ضغط تفاضلي لقياس الغاز والسائل، مستشعر ضغط
Product Details
| مودل: | BP93420D-III | النطاق: | 0-10kpa~2MPa |
|---|---|---|---|
| القوة: | 5VDC 24VDC | انتاج |: | 0.5-4.5 فولت 4-20mA وهلم جرا |
| المواد: | الفولاذ المقاوم للصدأ | خيط: | المصنعين الأصليين للرجال والنساء |
| نوع الضغط: | الضغط التفاضلي | فئة الحماية: | IP65 |
| درجة حرارة العمل: | -10-70 ℃ | موصل: | DIN الكبير أو OEM |
| إبراز |
جهاز نقل ضغط التفاضل لقياس الغاز,ناقل ضغط التفاضل لقياس السائل,جهاز استشعار HT جهاز نقل ضغط تفاضلي,Liquid Measurement Differential Pressure Transmitter,HT Sensor Differential Pressure Transmitter |
||
Product Description

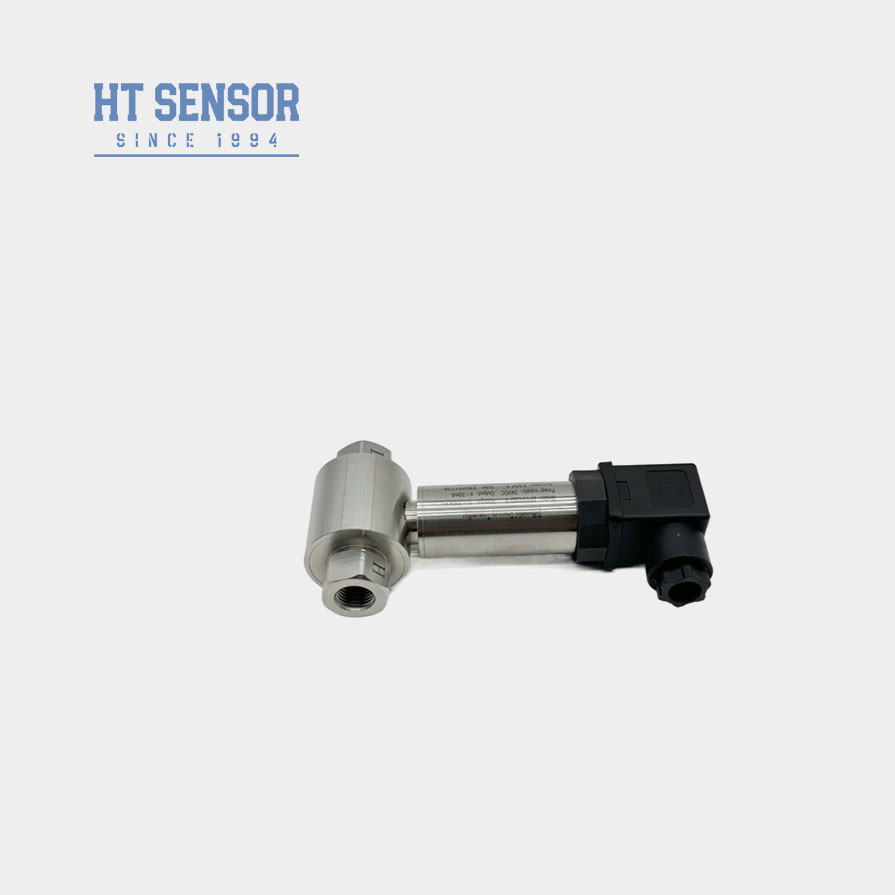

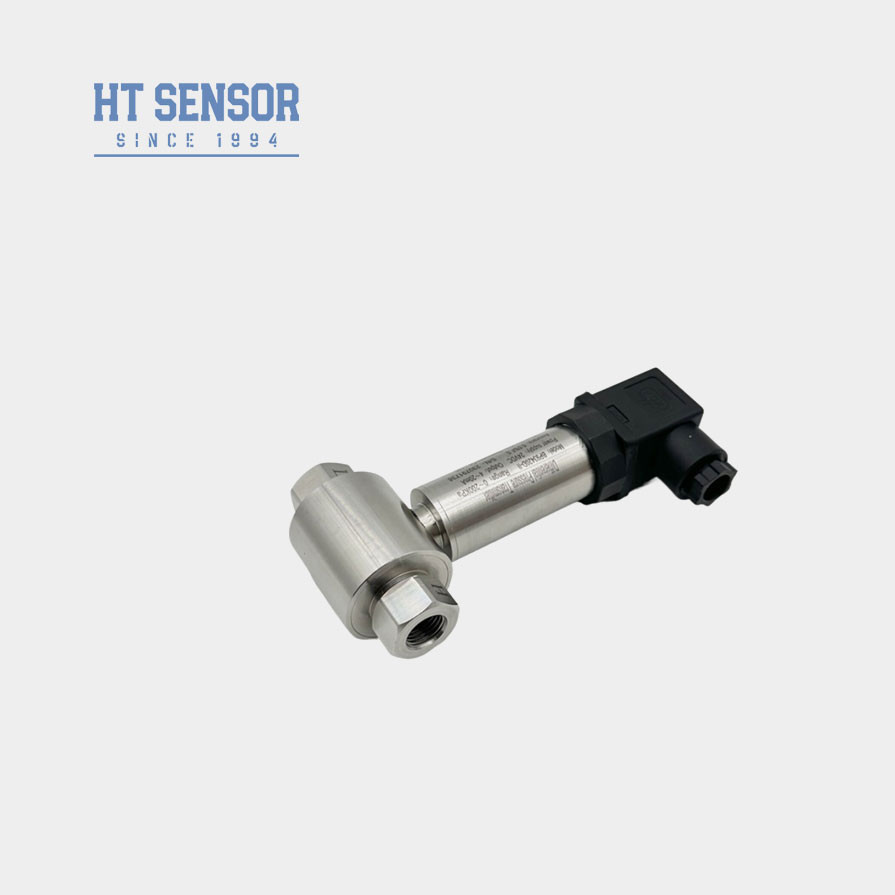

مستشعر HT DIN لتركيب جهاز إرسال الضغط التفاضلي لقياس الغاز والسائل
BP93420DII Dتفاضلي Pضغطجهاز إرسال
مقدمة عن جهاز إرسال الضغط التفاضلي:
يستخدم جهاز إرسال الضغط التفاضلي BP93420DII مستشعرًا مقاومًا للضغط من السيليكون المنتشر. عندما يقع فرق الضغط للوسط المقاس على الغشاء المموج على جانبي المستشعر، فإن الإشارة التي يخرجها جسر Wheatstone لشريحة المستشعر لها علاقة خطية جيدة مع فرق الضغط، ويمكن قياس فرق الضغط بدقة. إنه مناسب لقياس فرق الضغط لمختلف الغازات والسوائل في خطوط الأنابيب في البترول والكيماويات والطاقة الكهربائية والهيدرولوجيا والصناعات الأخرى.
ميزات المنتج لجهاز إرسال الضغط التفاضلي:
- يعتمد جهاز الإرسال تصميم هيكل من الفولاذ المقاوم للصدأ، وهيكل مدمج وسهل التركيب.
- بعد تعويض درجة الحرارة الدقيق والفرز بالشيخوخة، لضمان أداء مستقر وموثوق به.
- يمكن أن تكون الواجهة الكهربائية خارجية أو اتصال مباشر.
| معلمات الأداء لجهاز إرسال الضغط التفاضلي: | |
|---|---|
| نطاق القياس | 0-10KPa……~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 أضعاف النطاق المقنن |
| الضغط الثابت | الحد الأدنى بين 5 أضعاف النطاق المقنن أو 7 ميجا باسكال |
| الدقة @ 25℃ | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| إمكانية التكرار | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| التخلف | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| الاستقرار على المدى الطويل | ±0.5%F.S/Year(≤200KPa) ±0.2%F.S/Year(＞200KPa) |
| انجراف درجة الحرارة الصفري | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| انجراف درجة حرارة الامتداد | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| درجة حرارة التعويض | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| درجة حرارة التشغيل | -30℃~80℃ |
| درجة حرارة التخزين | -40℃~100℃ |
| الاهتزاز | 10g,55Hz ～ 2kHz |
| مادة الغلاف | 304,316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاوم للانفجار | آمن جوهريًا ومقاوم للانفجار |
| تصنيف الحماية | IP65 |
| الوزن | ~0.45 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 سلك |
| 0～10/20mA |
3 أسلاك |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| دليل الطلب لجهاز إرسال الضغط التفاضلي: | ||||||||
| BP93420XX | جهاز إرسال الضغط | |||||||
| الكود | بناء الخطوط العريضة | |||||||
| DII | جهاز إرسال الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa……~2MPa | |||||||
| الكود | مزود الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | أخرى | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| الكود | وصلة الضغط | |||||||
| J1 | M20×1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 ذكر | |||||||
| J4 | 1/2 NPT ذكر | |||||||
| J5 | أخرى | |||||||
| الكود | التوصيل الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | PG7 قابس | |||||||
| B3 | إخراج كابل مختوم | |||||||
| B4 | أخرى | |||||||
| الكود | نوع الضغط | |||||||
| D | الضغط التفاضلي | |||||||
