جهاز إرسال ضغط تفاضلي بدرجة صناعية مع مستشعر صغير وسهل التركيب
Product Details
| مودل: | BP93420D-II | النطاق: | 0-10kpa~2MPa |
|---|---|---|---|
| القوة: | 5VDC 24VDC | انتاج |: | 0.5-4.5 فولت 4-20mA وهلم جرا |
| المواد: | الفولاذ المقاوم للصدأ | خيط: | المصنعين الأصليين للرجال والنساء |
| نوع الضغط: | الضغط التفاضلي | فئة الحماية: | IP65 |
| وسط الاختبار: | زيت الهواء والماء | موصل: | DIN الكبير أو OEM |
| إبراز |
سهولة التثبيت ناقل الضغط التفاضلي,جهاز نقل الضغط التفاضلي الصناعي,ناقل الضغط التفاضلي المدمج,Industrial Grade Differential Pressure Transmitter,Compact Differential Pressure Transmitter |
||
Product Description

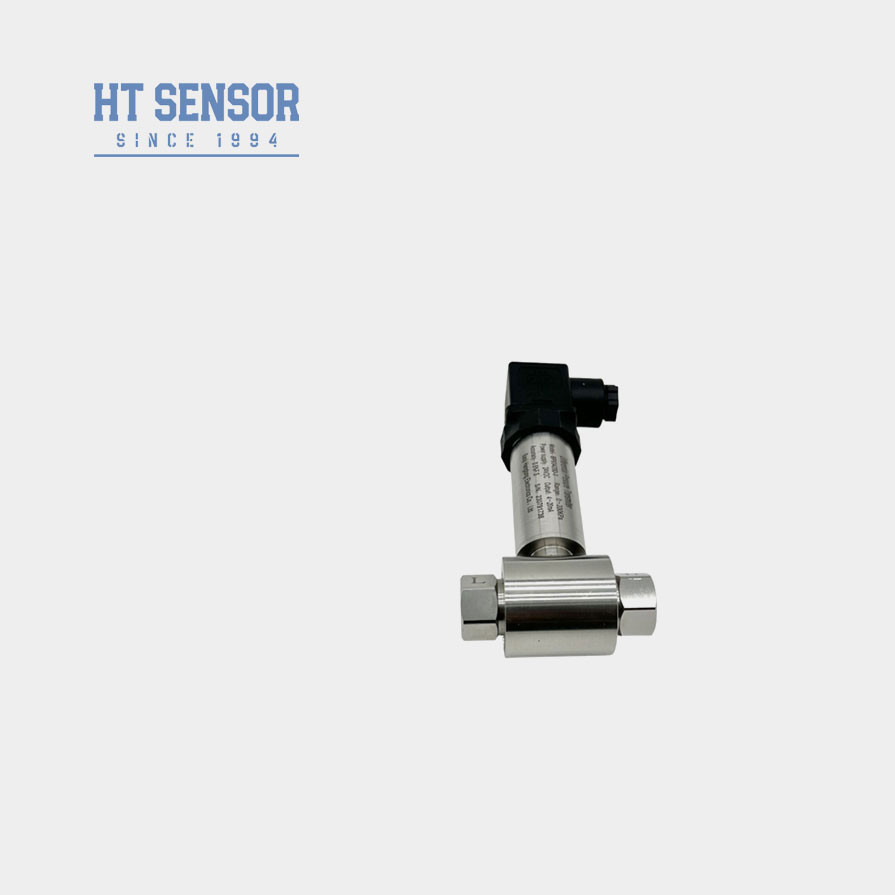

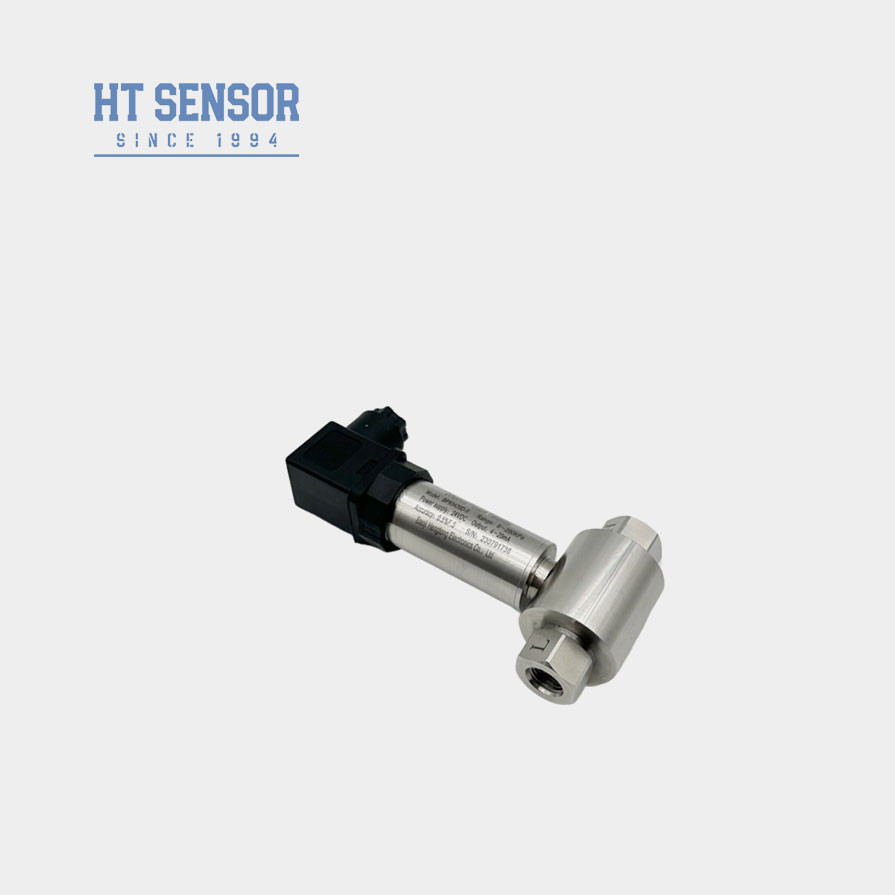

مرسل ضغط تفاضلي من الدرجة الصناعية مع تركيب مضغوط وسهل
BP93420DII Dتفاضلي Pضغطمرسل
مقدمة عن مرسل الضغط التفاضلي:
يستخدم مرسل الضغط التفاضلي BP93420DII مستشعرًا مقاومًا للضغط من السيليكون المنتشر. يتم قياس الفرق في الضغط للغاز والسائل وإخراجه، والذي يمكن عرضه. إنه مناسب لقياس فرق الضغط لمختلف الغازات والسوائل في خطوط الأنابيب في البترول والكيماويات والطاقة الكهربائية والهيدرولوجيا والصناعات الأخرى.
ميزات المنتج لمرسل الضغط التفاضلي:
- يعتمد المرسل تصميم هيكل من الفولاذ المقاوم للصدأ، وهيكل مدمج وسهل التركيب.
- بعد تعويض درجة الحرارة الدقيقة وفحص الشيخوخة، لضمان أداء مستقر وموثوق به.
- يمكن أن تكون الواجهة الكهربائية خارجية أو اتصال مباشر.
التطبيقات لمرسل الضغط التفاضلي::
- 1. مناسب لقياس فرق الضغط لمختلف الغازات أو السوائل في خطوط الأنابيب في البترول والكيماويات والطاقة الكهربائية والهيدرولوجيا والصناعات الأخرى.
- 2. تستخدم في التحكم في العمليات الميدانية الصناعية.
- 3. قياس فرق ضغط الأنابيب والفرن.ers
| معلمات الأداء لمرسل الضغط التفاضلي: | |
|---|---|
| نطاق القياس | 0-10KPa……~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 أضعاف النطاق المقنن |
| الضغط الثابت | الحد الأدنى بين 5 أضعاف النطاق المقنن أو 7 ميجا باسكال |
| الدقة @ 25℃ | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| إمكانية التكرار | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| التخلف | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| الاستقرار على المدى الطويل | ±0.5%F.S/Year(≤200KPa) ±0.2%F.S/Year(＞200KPa) |
| انجراف درجة الحرارة الصفري | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| انجراف درجة حرارة الامتداد | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| تعويض درجة الحرارة | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| درجة حرارة التشغيل | -30℃~80℃ |
| درجة حرارة التخزين | -40℃~100℃ |
| الاهتزاز | 10g,55Hz ～ 2kHz |
| مادة السكن | 304,316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاوم للانفجار | آمن جوهريًا ومقاوم للانفجار |
| تصنيف الحماية | IP65 |
| الوزن | ~0.45 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 سلك |
| 0～10/20mA |
3 أسلاك |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| نصائح الطلب لمرسل الضغط التفاضلي: |
1. عند تحديد المنتج، يرجى التأكد من أن وسيط الاختبار متوافق مع الأجزاء المتصلة (الفولاذ المقاوم للصدأ) للمنتج.
2. لضمان التشغيل الموثوق به، يوصى بتثبيت مشعب ثلاثي الصمامات بين نقطة القياس والمرسل لضمان ضغط بطيء وموحد في غرف الضغط الإيجابية والسلبية للمرسل.
3. أثناء التثبيت، يجب وضع واجهة الضغط في كلا الطرفين أفقيًا لتقليل تأثير موضع التثبيت على المنتج.
4. في حالة الاهتزاز القوي، والتأثير الفوري، والتداخل الكهرومغناطيسي القوي أو تداخل التردد اللاسلكي والمتطلبات الخاصة الأخرى، يرجى إبلاغنا والإشارة في الطلب.
| دليل الطلب لمرسل الضغط التفاضلي: | ||||||||
| BP93420XX | مرسل الضغط | |||||||
| الكود | بناء الخطوط العريضة | |||||||
| DII | مرسل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa……~2MPa | |||||||
| الكود | مزود الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | أخرى | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| الكود | وصلة الضغط | |||||||
| J1 | M20×1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 ذكر | |||||||
| J4 | 1/2 NPT ذكر | |||||||
| J5 | أخرى | |||||||
| الكود | التوصيل الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | PG7 قابس | |||||||
| B3 | إخراج الكابل المختوم | |||||||
| B4 | أخرى | |||||||
| الكود | نوع الضغط | |||||||
| D | الضغط التفاضلي | |||||||
