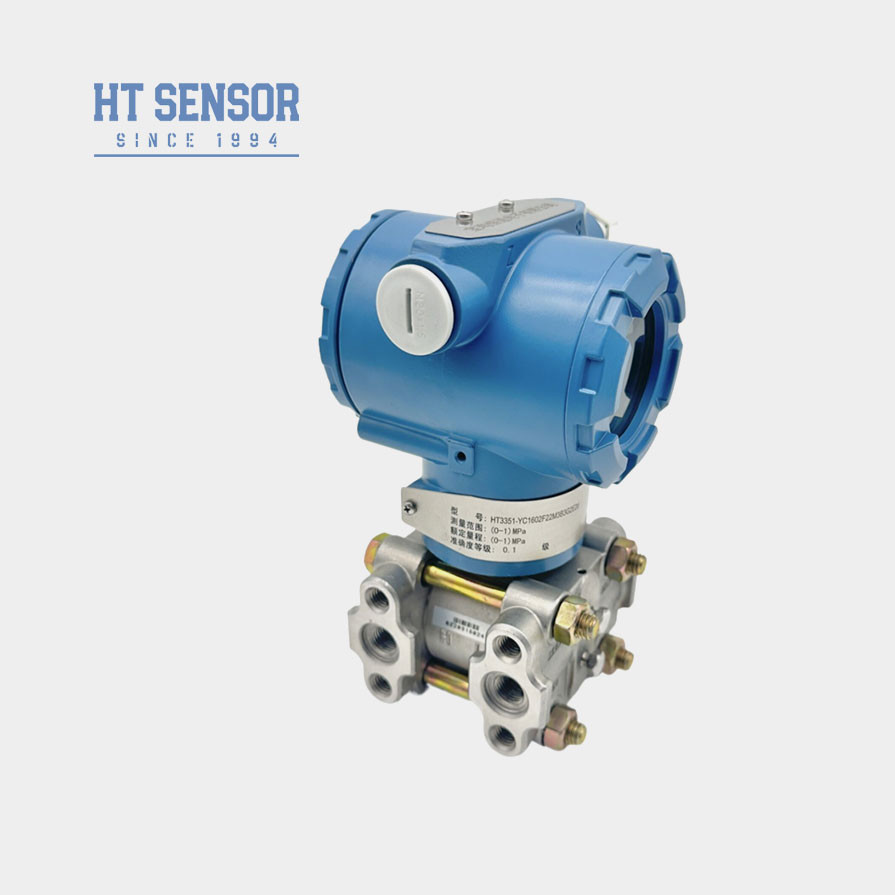

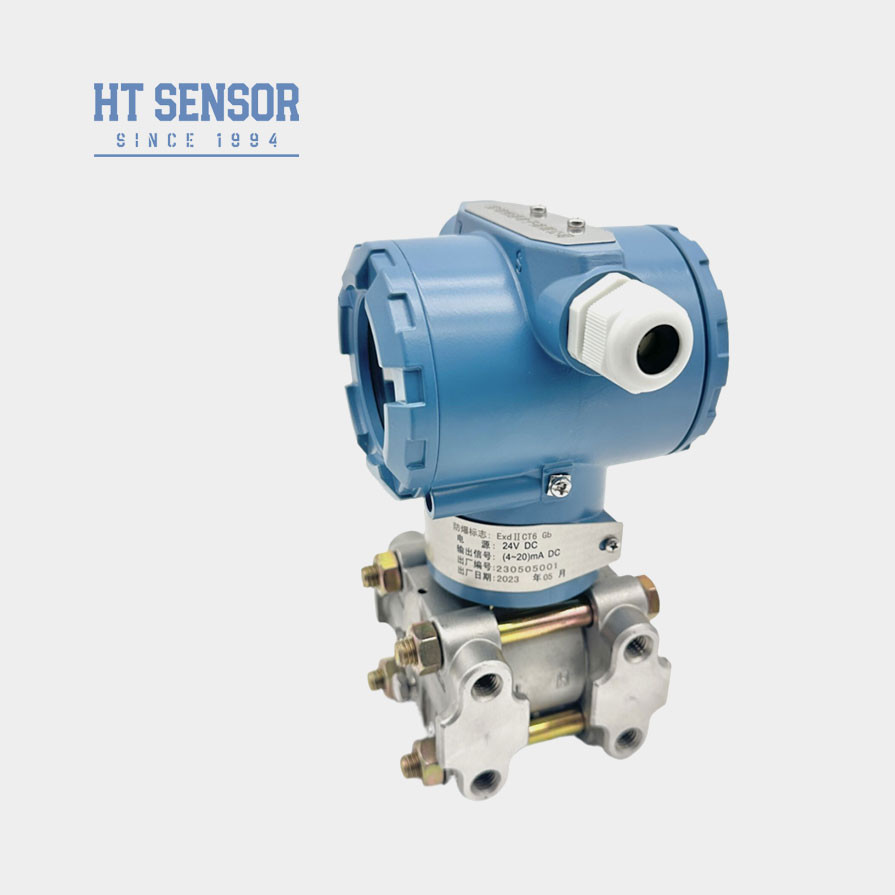

جهاز نقل ضغط التفاضل السعة مع جهاز استشعار ضغط التفاضل المكون من سدادات أو اتصال مباشر
Product Details
| النموذج رقم: | HT3351 | إمدادات الطاقة: | 15~40 فولت تيار مستمر |
|---|---|---|---|
| الوزن: | 3.6 كجم | الاستقرار: | +-0.2% في السنة |
| نوع الضغط: | الضغط التفاضلي | المواصفات: | 500pa~2000kpa |
| النوع: | مستشعر الضغط التفاضلي بالسعة | وسط القياس: | الغاز والسائل |
| درجة الدقة: | 0.1٪ | تصنيف الملكية الفكرية: | IP65 |
| إبراز |
ناقل الضغط التفاضلي,الارسال الضغط التفاضلي بالسعة,ناقل الضغط التفاضلي للاتصال المباشر,Capacitive Differential Pressure Transmitter,Direct Connection Differential Pressure Transmitter |
||
Product Description
إدخال ناقل ضغط التفاضل السعة:
يعمل جهاز إرسال ضغط التفاضل الكهربائي HT3351 عن طريق الكشف عن التغيرات في قيمة السعة الناتجة عن اختلافات الضغط،ومن ثم تحويل الإشارة التناظرية إلى إشارة رقمية من خلال تحويل ADالمعالج الصغير يعالج الإشارة الرقمية ويرسلها إلى دائرة التحكم الحالية بعد التحويل الرقمي إلى التناظرييُنتج إشارة خروجاً للتيار التناظري من 4 ~ 20mA لقياس السوائل والغازات في نطاق صغير.
خصائص المنتجمن جهاز نقل ضغط تفاضلي سعة:
1يعتمد جهاز الإرسال تصميم هيكل الفولاذ المقاوم للصدأ، هيكل مضغوط، وسهولة التثبيت.
2بعد تعويض الحرارة الصارمة وفحص الشيخوخة، لضمان الأداء المستقر والموثوق به.
3. يمكن أن تختار الواجهة الكهربائية الشبكة أو متصلة مباشرة.
| الناتج | الخروج التناظري: سلكان 4-20mADC |
| الخروج الرقمي: اثنين من الأسلاك 4-20mADC وتضمين إشارة رقمية متغيرة تتفق مع HART | |
| إمدادات الطاقة | فولتاج التغذية 12.5-45VDC |
| الحد الأقصى للحمل | أقصى مقاومة الحمل Rmax في الحلقة التي تقرر بواسطة فولتاج التغذية، انظر الرسم التالي. بروتوكول هارت يتطلب مقاومة الحمل لا تقل عن 250Ω، لا تزيد عن 600Ω |
| مسافة الاتصال | أقصى 1.5 كيلومتر، الاتصالات متعددة العناوين يمكن أن تربط 15 جهاز إرسال ذكي أقصى. |
| العرض | 4 شاشات رقمية، 5 أرقام شاشة LCD، نوع مؤشر. |
| مقاومة للانفجار | ExiaIICT5، نوع مكافحة الانفجار |
| الصفر المتحرك | يمكن تحويل إيجابي أو تحويل سلبي، ولكن لا يمكن تجاوز القيمة القصوى |
| الحرارة | درجة الحرارة المحيطة -40-85°C ((عند اختيار شاشة LCD: -20-70°C) |
| درجة حرارة متوسطة | -40 ≈ 104 درجة مئوية |
| الضغط الثابت والضغط الزائد من جانب واحد | 3.45KPa ((الضغط المطلق) ∙31.2MPa ((الضغط المقياس) |
| الرطوبة النسبية | 5 ٪ 98 ٪ RH |
| وقت التشغيل | أقل من 5 ثواني |
| تغيير القدرة | أقل من 0.16 سم3 |
| ضبط الرطوبة | 0.20 25 ثانية |
| إنذار عن عطل | إذا حدث عطل، وظيفة التشخيص التلقائي سوف الخروج 3.9 أو 21.0mA |
| حماية التكوين | لتجنب البيانات يتم تعديلها عشوائيا، يمكن استخدام البرمجيات أو حماية مفتاح قفل البيانات سجل |
مبدأ العملمن جهاز نقل ضغط تفاضلي سعة:
طرق القياسمن جهاز نقل ضغط تفاضلي سعة:
قياس مستوى السائل:
في قياس تدفق السوائل، يجب أن يتم اختراق صنابير الضغط على جانب قناة العملية لتجنب الرواسب من السوائل.يجب تركيب جهاز الإرسال بجانب أو تحت صنابير الضغط، لمنع تفريغ فقاعات الهواء في قناة العملية.
الـ FQA:
س1: هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص.
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة.
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
س4: الشحن والتعبئة.
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال 5: اتصل بنا.
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
