IP68 جهاز إرسال مستشعر الضغط الصناعي المقاوم للماء لتطبيقات مستشعر المستوى الصناعي
Product Details
| رقم الموديل: | بي بي 156 | يتراوح: | 0 ~ 10 كيلو باسكال ~ 20 ميجا باسكال |
|---|---|---|---|
| الإخراج: | 4-20mA /0.5-4.5VDC وهلم جرا | مواد الإسكان: | الفولاذ المقاوم للصدأ |
| نوع الضغط: | G/A/S | يكتب: | مستشعر الضغط الصناعي |
| الاستشعار: | مستشعر ضغط السيليكون | قوة: | 12-32 فولت تيار مستمر (24 فولت تيار مستمر) /5 فولت تيار مستمر |
| درجة الدقة: | 0.5٪ ف.س. 0.25٪ ف.س. | موصل: | كابل مستوى السائل IP67 |
| خيط: | G1/8 أو OEM | ||
| إبراز |
IP68 جهاز إرسال جهاز استشعار الضغط المقاوم للماء,جهاز إرسال مستشعر الضغط الصناعي,تطبيقات صناعية جهاز إرسال أجهزة استشعار الضغط,Industrial Pressure Sensor Transmitter,Industrial Applications Pressure Sensor Transmitter |
||
Product Description
جهاز إرسال ضغط صناعي مقاوم للماء IP68 للتطبيقات الصناعية.

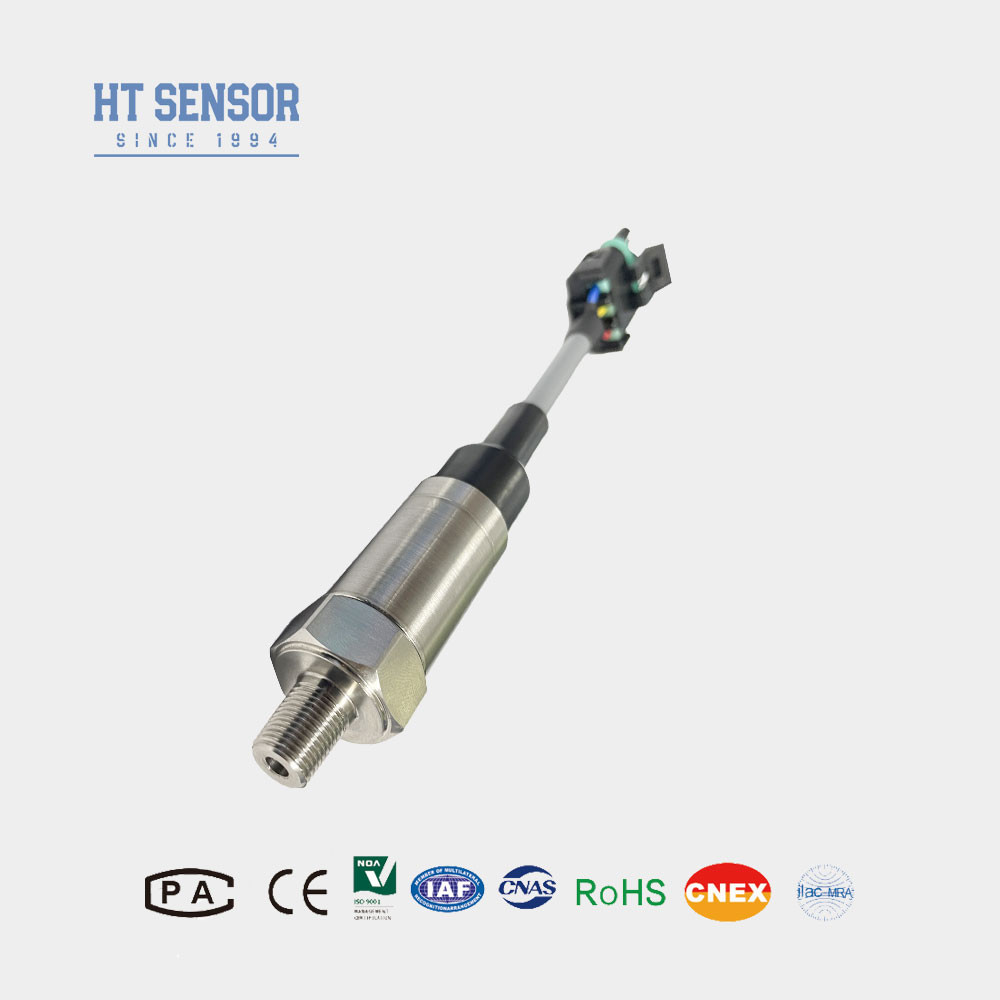

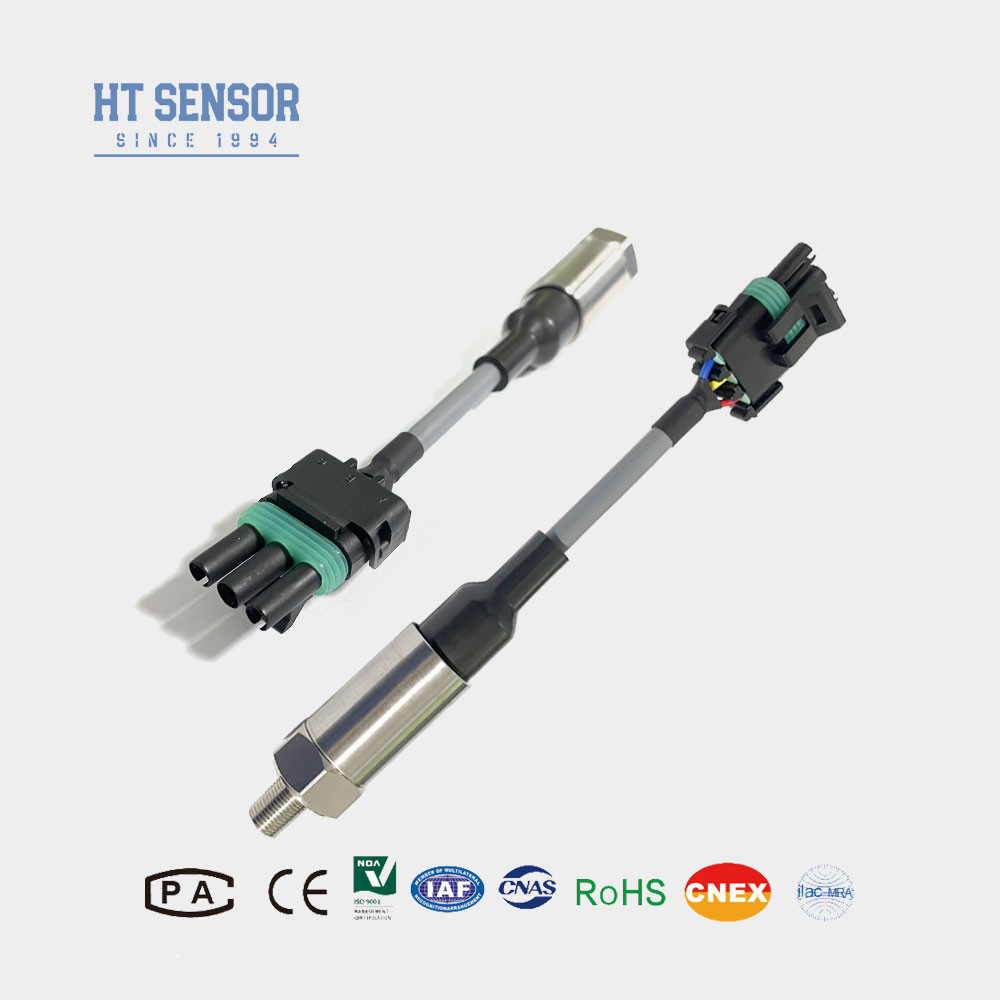

BP156 جهاز استشعار الضغط الصناعي
إدخال جهاز استشعار ضغط صناعي صغيرجهاز إرسال:
ناقل الضغط الصناعي الصغير BP156 هو ناقل ضغط مضغوط على شكل قضيب.يستخدم جهاز استشعار ضغط من السيليكون المقاوم للضغط عالية الموثوقية كقلبه الحساس ويخضع لتعويض درجة الحرارة، تصحيح الدائرة الرقمية، وتكييف الإشارة لإخراج التطبيقات الصناعية القياسية وإشارات الشبكة. يحتوي على هيكل مقاوم للماء IP68.كل مكون في المنتج مصمم بدقة، تم فحصها، وتم التحقق من صحتها من خلال العمليات، وتم معالجتها، وتعرضت لتخفيف الضغط الدوري، واختبارات الشيخوخة، واختبارات محاكاة البيئة لضمان الاستقرار والموثوقية.
خصائص المنتجمن مستشعر الضغط الصناعي الصغيرجهاز إرسال:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ.
2التصميم المدمج والخفيف
3.دقة عالية، كل بنية الفولاذ المقاوم للصدأ
التطبيقاتمن مستشعر الضغط الصناعي الصغيرجهاز إرسال:
1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
2تطبيق في الصناعات البحرية والطيران.
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداء من مستشعر الضغط الصناعي الصغيرجهاز إرسال: | |
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| الاهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيارمن مستشعر ضغط DIN صغير |
| دليل الطلب | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
ملاحظة:
1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.
2لضمان التشغيل الموثوق به للمنتج، فمن المستحسن للمستخدمين لتثبيت أجهزة الحماية من البرق في الموقع وضمان الترسيم السليم لكل من المنتج وإمدادات الطاقة.
3نطاق درجة حرارة التشغيل للخواتم O من المطاط الفلوريني هو -20 °C إلى 250 °C. للدرجات الحرارية أقل من -20 °C ، يجب اختيار حلقات الختم من نوع EPDM O.إذا كانت هناك متطلبات خاصة مثل الاهتزاز القوي، تأثير فوري، أو تدخلات كهرومغناطيسية أو ترددات لاسلكية شديدة، يرجى إبلاغنا وتحديد في طلبك.
