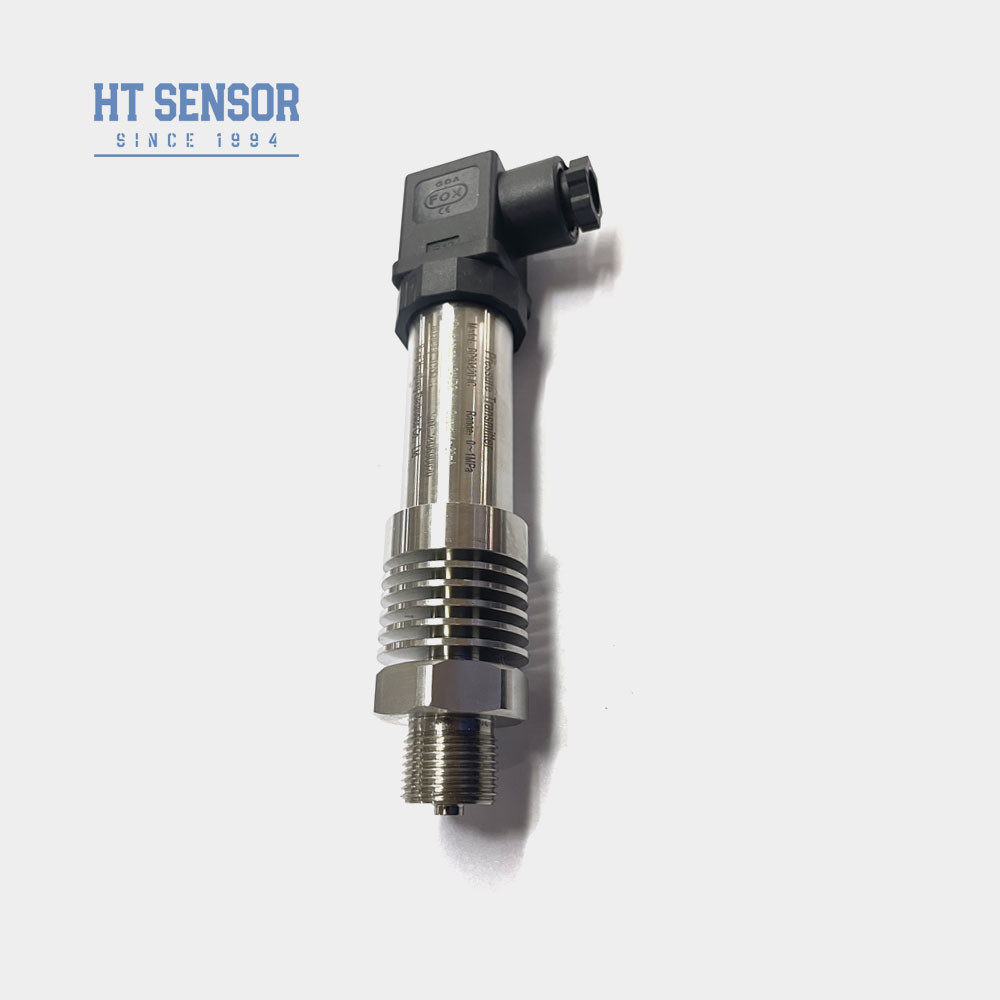

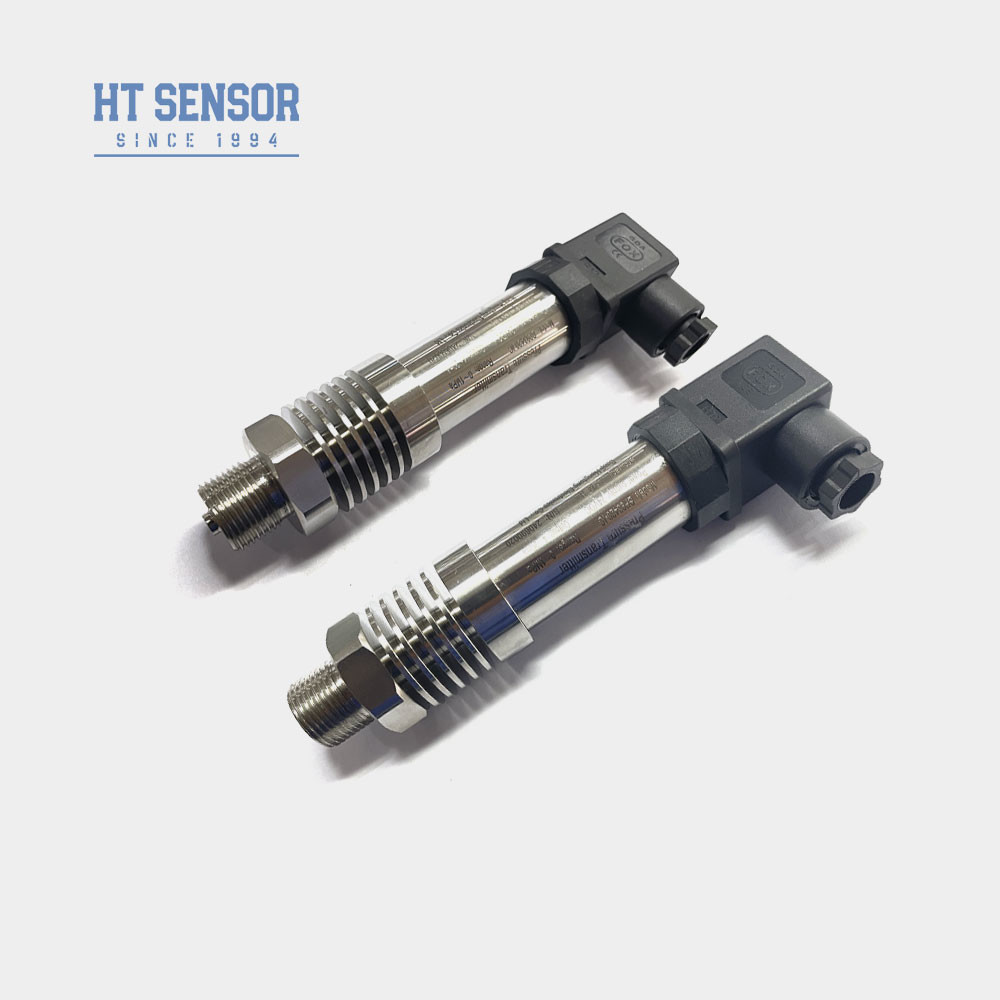

مستشعر ناقل الضغط الذكي 4-20mA محول ضغط السيليكون الواسع مع RS485
Product Details
| نموذج لا.: | BPZ93420-IB | قوة: | 12-36VDC (24VDC) |
|---|---|---|---|
| الإخراج: | RS485/ 4-20 مللي أمبير | استقرار على المدى الطويل: | +-0.2% في السنة (نوع) |
| المواد السكنية: | 316L. أو 304SS | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| علامة تجارية: | HTsensor | قياس وسيط: | هواء سائل. |
| درجة الدقة: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> | نطاق الضغط: | -100 كيلو باسكال~0 كيلو باسكال~5 كيلو باسكال...100 ميجا باسكال |
| إبراز |
ناقل الضغط الذكي للسيليكون,ناقل الضغط الذكي RS485,جهاز نقل الضغط الذكي 4-20mA,RS485 Smart Pressure Transmitter,4-20mA Smart Pressure Transmitter |
||
Product Description
مستشعر ناقل الضغط الذكي 4-20mA محول ضغط السيليكون الواسع مع RS485
BZP93420IB جهاز استشعار ضغط ذكي
إدخال جهاز استشعار الضغط الذكي:
BPZ93420-IB جهاز استشعار الضغط الذكي يعتمد على دقة عالية واستقرار عالية النواة السيليكونية المنتشرة كشريحة جهاز استشعار الضغط من جهاز الإرسال، تكنولوجيا رقاقة متقدمة،مع دعم الدوائر المتكاملة المضخمة عالية الدقة والثبات عالية مع الصفر، تعويض الحجم الكامل، تعويض درجة الحرارة، يتم تحويل ضغط الوسط المقاس إلى إشارة الاتصال القياسية RS485.بدقة عالية، استقرار جيد وقدرة عالية على مكافحة التداخل. جميع المنتجات تخضع لاختبار الصدمة التعب،اختبار عمر دورة درجة حرارة عالية ومنخفضة وعمليات تعويض الحرارة الرقمية الدقيقة.
جهاز استشعار عالي الجودة، دائرة مكبر دقة، عملية إنتاج صارمة، تفتيش مثالي ومعدات اختبار الشيخوخة، لضمان جودة ممتازة للمنتج.المنتج يستخدم على نطاق واسع في أنظمة التحكم الهيدروليكية والهوائية؛ البتروكيماويات ، حماية البيئة ، ضغط الهواء ؛ فحص تشغيل محطة توليد الكهرباء ، نظام مكابح المحركات ؛ وحدة الحرارة الكهربائية ؛ الصناعة الخفيفة ، المعادن الميكانيكية ؛أتمتة المباني، نظام إمدادات المياه تحت ضغط ثابت؛ أنظمة الأتمتة والفحص الأخرى؛ فحص العمليات الصناعية والتحكم فيها.
خصائص المنتجمن جهاز استشعار ضغط ذكي:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة الضغط المتنوعة
2التصميم المدمج والخفيف
3.دقة عالية، كل بنية الفولاذ المقاوم للصدأ
4.يمكن إضافة رأس ساعة LED أو LCD ، عرض في الموقع
التطبيقاتمن جهاز استشعار ضغط ذكي:
1قياس ضغط الغازات السائلة غير الّتي لا تتآكل باستخدام 316L من الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء للمستشعر الذكي لجهاز نقل الضغط | |
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((العادي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA ((+HART) | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| RS485 | 12 ~ 30VDC | 4 أسلاك |
| نصائح الطلب من جهاز استشعار الضغط |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع جزء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند الطلب مع رأس شاشة LCD أو LED للعرض من المحول ، يجب أن يكون طاقة جهاز الإرسال لا تقل عن 20 VDC.
4لضمان عمل المنتج بثقةيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم.
5نطاق درجة حرارة التشغيل المسموح بها للخاتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. عندما تكون درجة حرارة التشغيل للمنتج أقل من -20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
6طول الكابل الافتراضي هو 1.5m وهناك ثلاثة أنواع من المواد للاختيار من بينها. إذا لم تكن هناك تعليمات خاصة، لا يمكن استخدام أي كابل أو مواد كابل البولي إيثيلين.إذا كنت بحاجة إلى مواد مختلفة للأسلاك، من فضلك حدد ذلك في نموذج الطلب.
7في حالة الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو ترددات الراديو القوية وغيرها من المتطلبات الخاصة، يرجى إبلاغ شركتنا وإشارة في النظام.
| دليل الطلب لجهاز استشعار ضغط | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
