مستشعر ضغط سيليكون تفاضلي HT20 مع استهلاك للتطبيقات الصناعية، نواة المستشعر
Product Details
| نموذج لا.: | HT20 | نوع الأسلاك: | أربعة أسلاك |
|---|---|---|---|
| قياس وسيط: | الغاز والسائل | يتراوح: | 0-10kpa ~ 2mpa |
| قوة: | 1.5 مللي أمبير (0.4-2.0 مللي أمبير) | حزمة النقل: | كرتون |
| طول: | 29.5 ملم | أصل: | باوجي، الصين |
| رمز HS: | 9026209090 | يكتب: | مستشعر الضغط التفاضلي |
| ل: | ناقل الضغط التفاضلي | نوع إشارة الخرج: | نوع التناظرية |
| مادة: | الفولاذ المقاوم للصدأ | التخصيص: | متاح |
| إبراز |
جهاز استشعار ضغط السيليكون,التطبيقات الصناعية مستشعر الضغط السيليكون,جهاز استشعار ضغط السيليكون HT20,Industrial Applications Silicon Pressure Sensor,HT20 Silicon Pressure Sensor |
||
Product Description

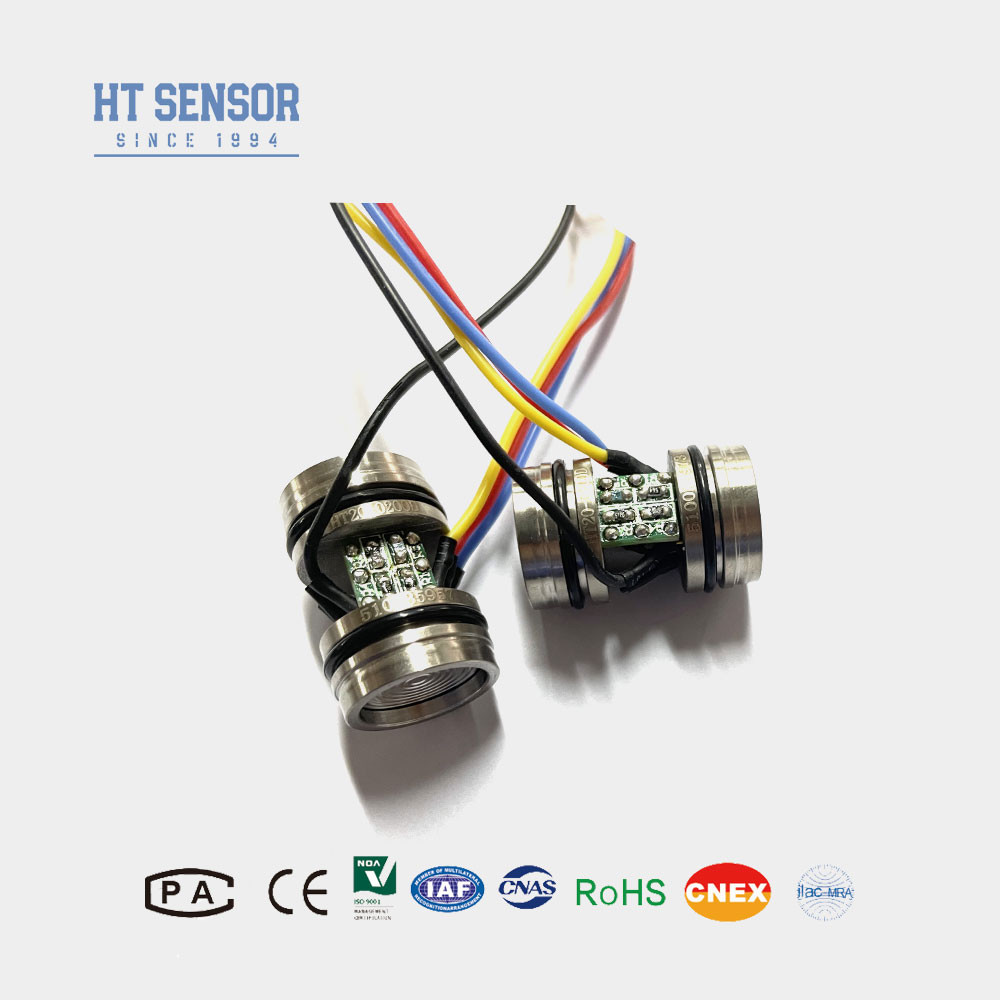

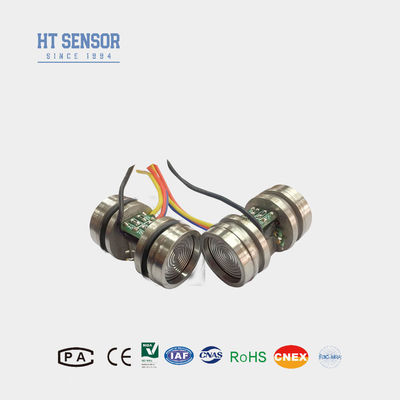

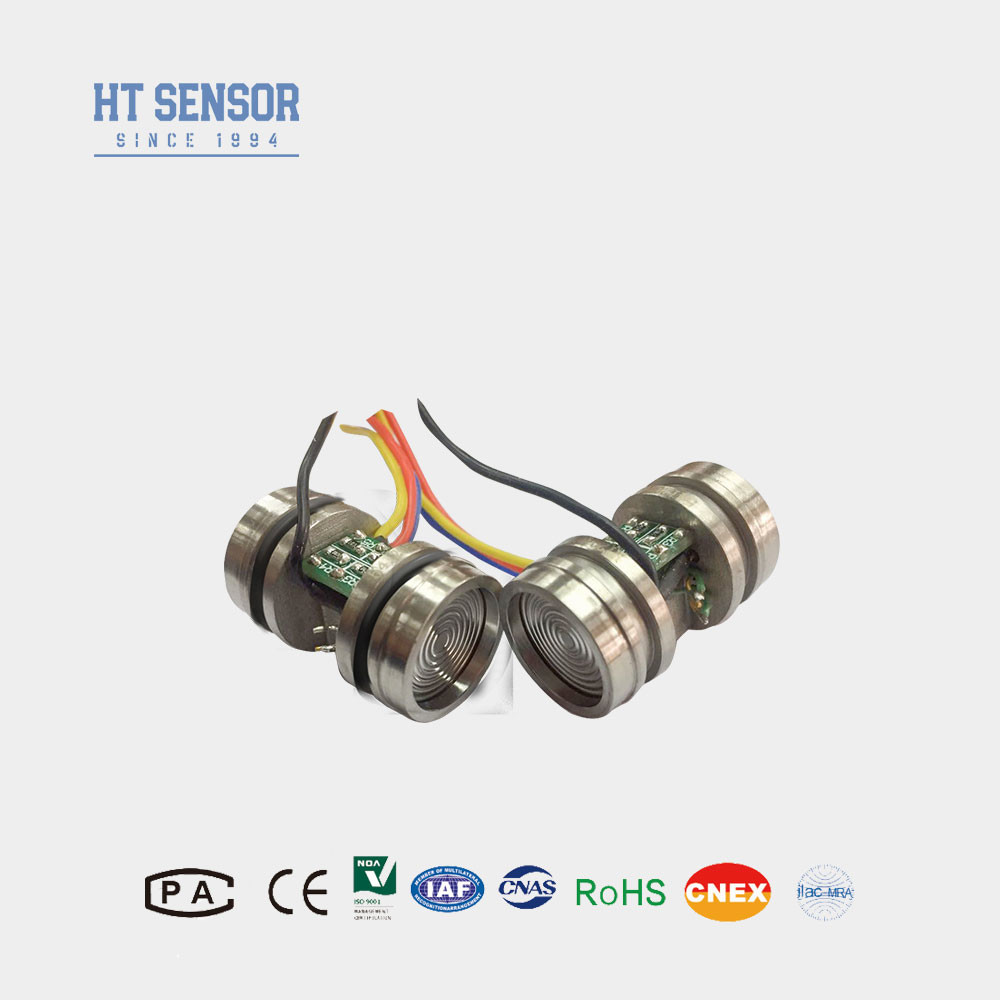

مستشعر ضغط سيليكون تفاضلي HT20 مع استهلاك للتطبيقات الصناعية
HT20 مستشعر ضغط تفاضلي
مقدمة عن مستشعر ضغط السيليكون التفاضلي:
مستشعر ضغط السيليكون التفاضلي HT20 هو مستشعر ضغط تفاضلي من السيليكون مقاوم للضغط مع قلب من عنصر سيليكون منتشر مستقر للغاية. يتم إحاطة القلب في 316L غلاف من الفولاذ المقاوم للصدأ، وينتقل الضغط من خلال الفولاذ المقاوم للصدأ الحجاب الحاجز وزيت السيليكون المختوم إلى الشريحة الحساسة. الشريحة الحساسة لا اتصل مباشرة بالوسط المقاس، مما يشكل هيكلًا صلبًا بالكامل لـ قياس الضغط، مما يتيح قياسًا دقيقًا للضغط التفاضلي. لذلك، يمكن تطبيق هذا المنتج في سيناريوهات مختلفة تتطلب قياس الضغط التفاضلي، بما في ذلك البيئات القاسية والآكلة
ميزات المنتج لمستشعر ضغط السيليكون التفاضلي:
- أداء مستقر وموثوق
- مقاومة عالية للضغط الساكن
- فعالة من حيث التكلفة
- يستخدم عنصر حساس للضغط مملوء بالزيت من السيليكون مقاوم للضغط
- كشف الضغط التفاضلي
- أدوات معايرة الضغط
- قياس مستوى السائل
- التحكم في العمليات الصناعية
- مزود الطاقة: ≤2mA DC (نموذجي 1.5mA DC)
- معاوقة الإدخال: 3KΩ~6KΩ
- معاوقة الإخراج: 2.5KΩ~6KΩ
- التوصيل الكهربائي: دبابيس Kovar مطلية بالذهب أو أسلاك ذات درجة حرارة عالية 100 مم
| معلمات الأداءلمستشعر ضغط السيليكون التفاضلي: | |||||
| نطاق القياس | 10KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| Typ | Max | الوحدة | |||
| الخطية | ±0.15 | ±0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التخلف | 0.05 | 0.1 | %F.S | ||
| إخراج إزاحة الصفر | 0±1 | 0±2 | mV | ||
| إخراج النطاق الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| انجراف درجة حرارة إزاحة الصفر | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| انجراف درجة حرارة النطاق الكامل | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| درجة حرارة التعويض | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| درجة حرارة التشغيل | -20~80 | ºC | |||
| درجة حرارة التخزين | -40~125 | ºC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 4 ميجا باسكال | ||||
| ضغط الانفجار | 5X النطاق الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 % | F.S/Year | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20 هرتز إلى 2000 هرتز | ||||
| الصدمة | 100 جرام، 11 مللي ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو المطاط الفلوري | ||||
| وسط التعبئة | زيت السيليكون | ||||
| الوزن | ~45g | ||||
| يتم اختبار المعلمات في ظل الظروف التالية: 1.5mA @ 25°C | |||||
| بناء الخطوط العريضة | |
| البعد |  |
| ملاحظات: الطرف الخارج هو الطرف الموجب. إذا كانت هناك أي تغييرات في ألوان الأسلاك، فيرجى الرجوع إلى الملصق المرفق بالمستشعر للحصول على معلومات دقيقة | |
| التوصيل الكهربائي والتعويض لمستشعر ضغط السيليكون التفاضلي |
|

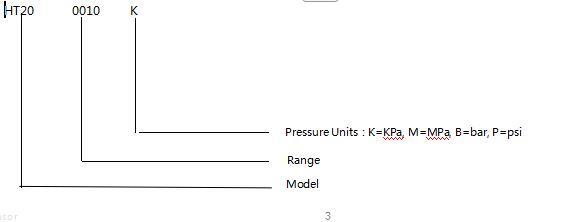

| أمثلة الاختيار |
| نصائح الطلب |
2. أثناء تجميع الغلاف، تأكد من أنه محاذيًا رأسيًا وقم بتطبيق ضغط متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض.
3. إذا كان الوسط المقاس غير متوافق مع غشاء النواة ومواد الغلاف (316L)، فيجب تقديم تعليمات خاصة عند تقديم الطلب.
4. تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لمنع تلف النواة بسبب تشوه الغشاء أو ثقبه.
5. حافظ على منفذ الضغط الخاص بنواة قياس الضغط مفتوحًا على الغلاف الجوي وامنعه من دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي الأساسية.
6. إذا كانت هناك أي تغييرات في أطراف الدبوس، فاتبع الملصق الموجود على النواة الفعلية للرجوع إليها.
