| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420D-II |
| الحد الأدنى لكمية: | 1 |
| تفاصيل التغليف: | كرتون |
| وقت التسليم: | 5-8 يوم عمل |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 3000 قطعة / الشهر |
| مودل: | BP93420D-II | النطاق: | 0-10kpa~2MPa |
|---|---|---|---|
| القوة: | 24 فولت تيار مستمر (12-32 فولت تيار مستمر) 5 فولت تيار مستمر (3-6.5 فولت تيار مستمر) | انتاج |: | 4-20 مللي أمبير RS485 0.2-2.2 فولت تيار مستمر |
| المواد: | 304 من الفولاذ المقاوم للصدأ | خيط: | G1/4 ذكر وأنثى يمكن أن يكون الجميع |
| نوع الضغط: | فرق الضغط المرسل | فئة الحماية: | IP65 |
| وسط الاختبار: | مياه زيت الهواء | المرفق: | DIN كبير |
| إبراز: | جهاز نقل الضغط التفاضلي BP93420DII,ناقل الضغط التفاضلي للأنابيب السائلة,ناقل الضغط التفاضلي لخط أنابيب الغاز,Liquid Pipeline Differential Pressure Transmitter,Gas Pipeline Differential Pressure Transmitter |
||

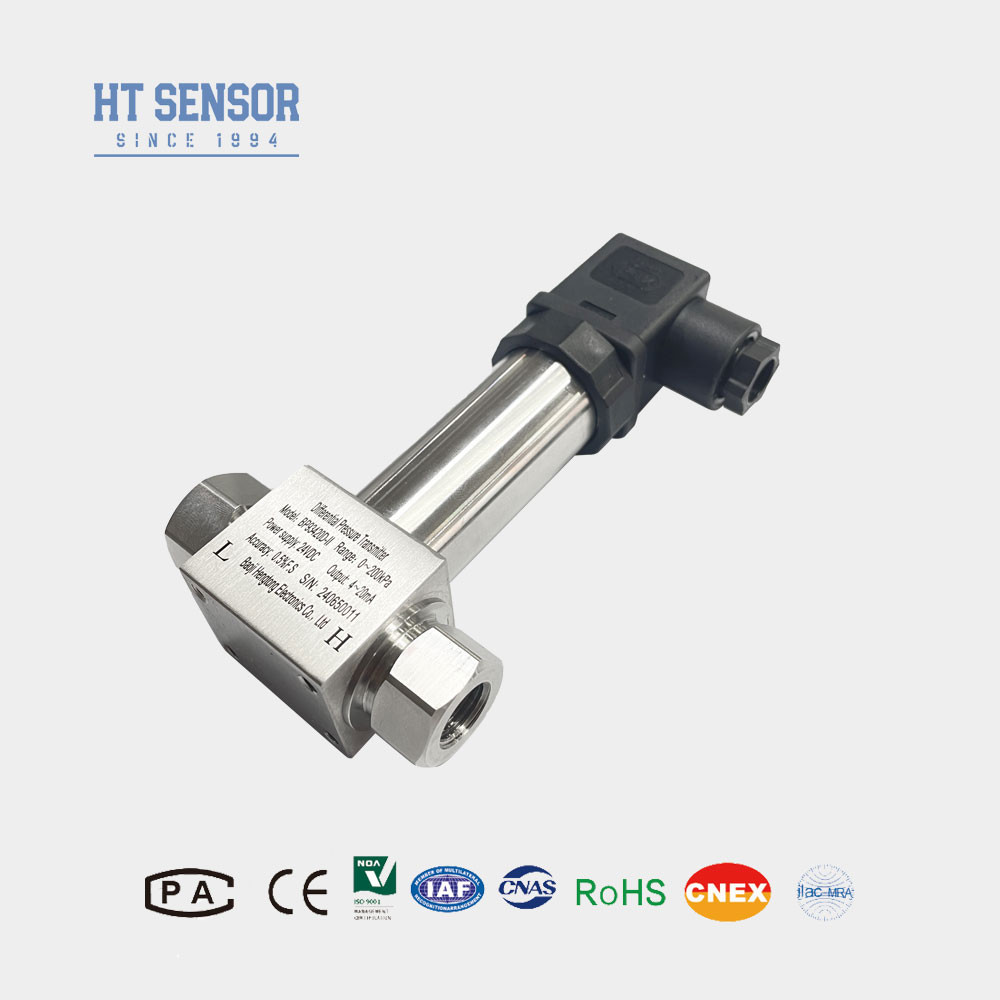

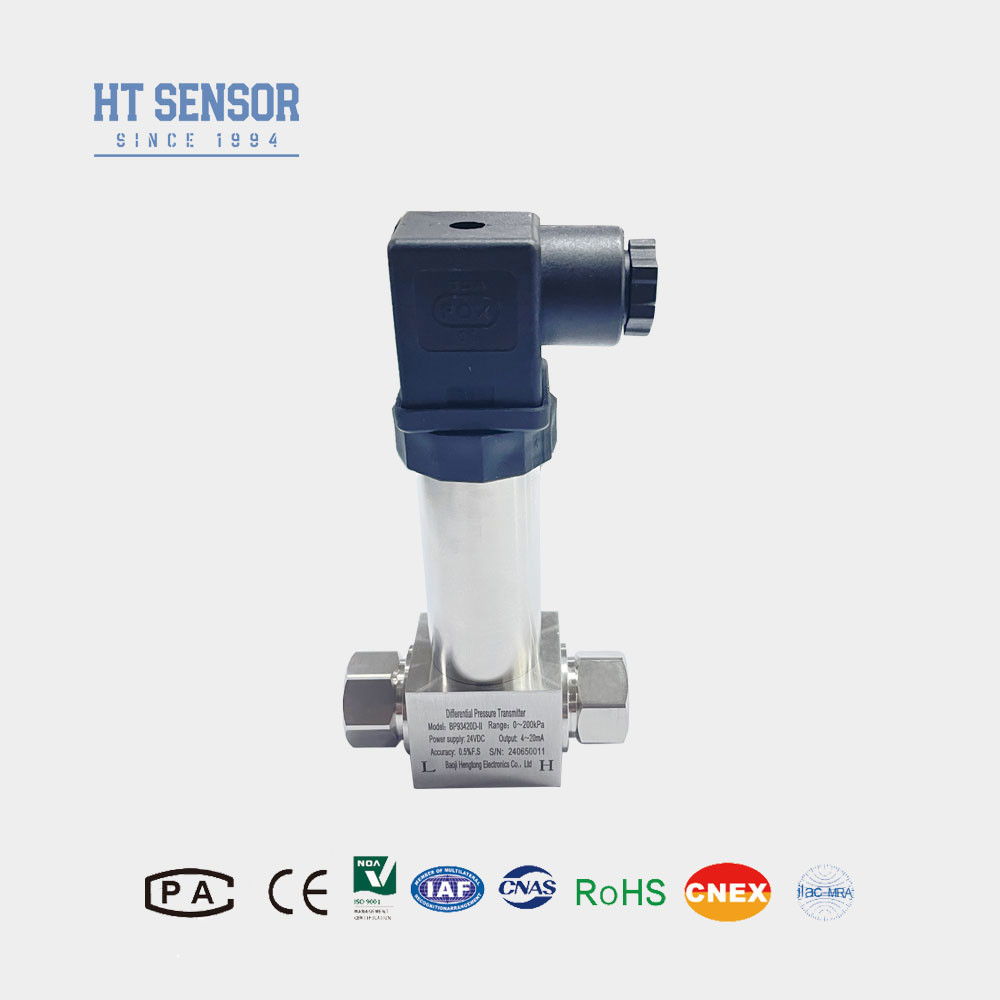

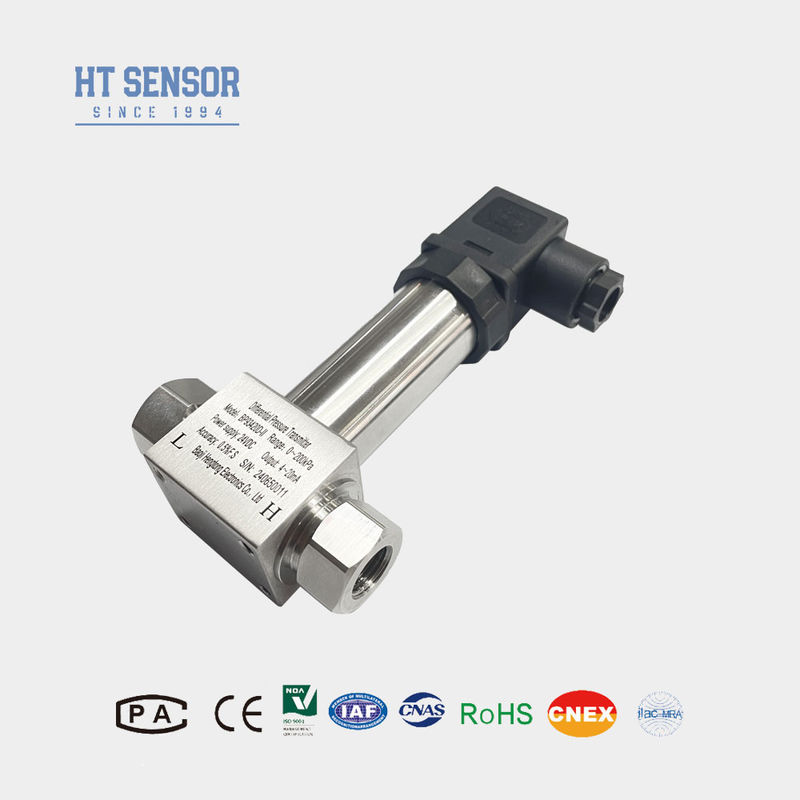

BP93420DII ناقل ضغط التفاضل لقياس أنابيب الغاز والسوائل
BP93420DIIدمختلفة(ب)إعادة تأهيلجهاز إرسال
إدخال جهاز نقل الضغط التفاضلي:
جهاز إرسال الضغط التفاضلي BP93420DII يستخدم جهاز استشعار رقائق السيليكون المنتشر. قياس وإخراج الفرق الهيدروليكي الهوائي ، مثل الفرق في ضغط السائل في خطين,وتضخيم الإشارة القياسية المطلوبة من قبل العميل وزيادة عرض الميدان.يستخدم على نطاق واسع في قياس فرق الضغط من مختلف الغازات والسوائل في خطوط الأنابيب في البترولالصناعات الكيميائية والطاقة الكهربائية والهيدرولوجيا وغيرها.
خصائص المنتجمن جهاز نقل الضغط التفاضلي:
1. يتبنى المحول تصميم هيكل الفولاذ المقاوم للصدأ، هيكل مضغوط، وتركيب مريح.
2بعد تعويض الحرارة الصارمة وفحص الشيخوخة، لضمان الأداء المستقر والموثوق به.
3يمكن أن تكون الواجهة الكهربائية خارجية أو متصلة مباشرة.
| معايير الأداءمن جهاز نقل الضغط التفاضلي: | |
| نطاق القياس | 0-10KPa......~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ،-10-70 درجة مئوية |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~100°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0.5 4.5 فولت | 5VDC |
| دليل الطلبمن جهاز نقل الضغط التفاضلي: | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa......~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 010VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 4.5VDC | |||||
| S4 | 010mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
ج: يتميز أجهزة إرسال أجهزة استشعار الضغط لدينا بدقة عالية، ومتانة، وأداء ممتاز، مع خيار للتخصيص.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة من خلال خدمات OEM و ODM لدينا.
3س: ما هي قدرة الإنتاج الخاصة بك؟
الجواب: إن منشآتنا التصنيعية لديها القدرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز استشعار الضغط في الشهر، مما يضمن لنا أن نتمكن من تلبية الطلبات على نطاق واسعمن المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضبط جدول الإنتاج والتسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: النماذج القياسية عادة ما يكون لها فترة تسليم من 5 ~ 8 أيام عمل، في حين أن المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: نحن نقدم أسعار تنافسية مع خصومات متاحة للطلبات الكبيرة أو الشراكات طويلة الأجل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا بضمان لمدة 24 شهرًا من تاريخ الشحن، وتضمن خدمة ما بعد البيع لدينا استجابات سريعة في غضون 24 ساعة مع دعم التعليمات عن بعد عبر شبكة الكمبيوتر.
