| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT sensor |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | BP157TC |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP157TC | درجة حرارة التعويض: | -10 ~ 100 درجة مئوية |
|---|---|---|---|
| مواد الإسكان: | 304 سس | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الأصل: | باوجي ، الصين | النوع: | مستشعر السيراميك |
| وسط القياس: | غاز أو سائل | نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال |
| العلامات: | إكسياIICT6 | ||
| إبراز: | 4-20 MA مستشعر جهاز نقل الضغط,مستشعر جهاز نقل الضغط السيراميكي,0مستشعر جهاز نقل الضغط من 5 إلى 4.5 فولت,Ceramic Pressure Transmitter Sensor,0.5-4.5V Pressure Transmitter Sensor |
||

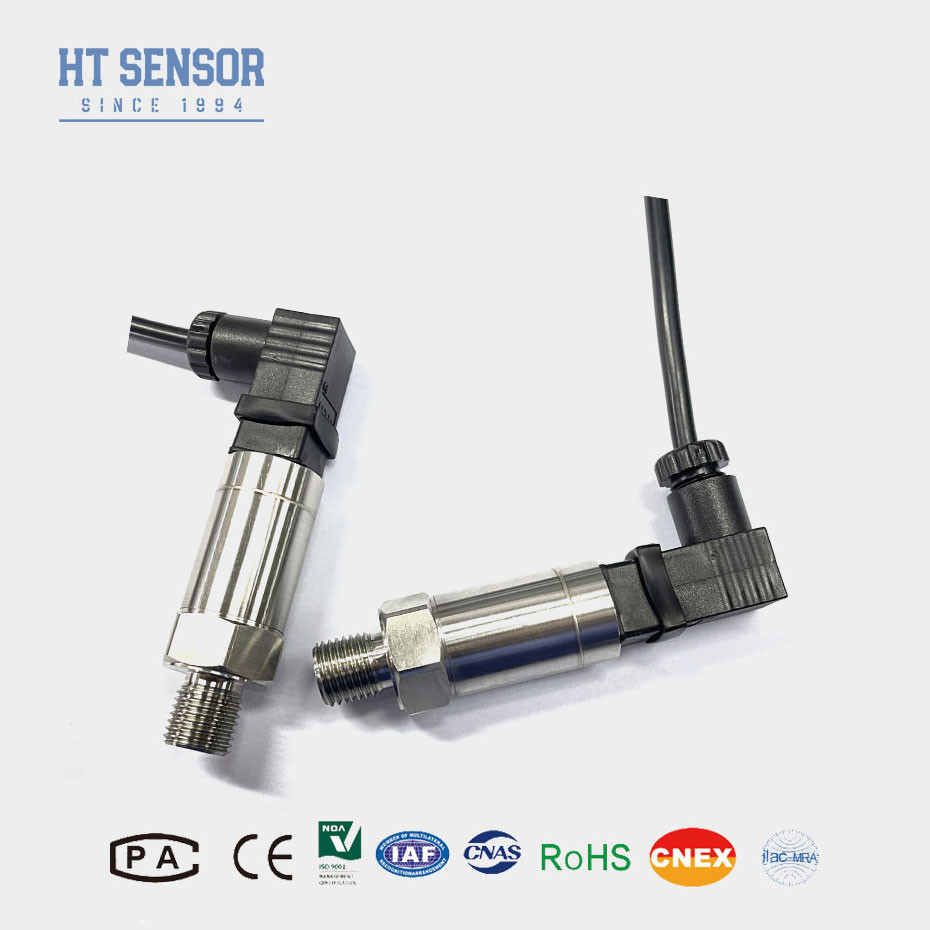

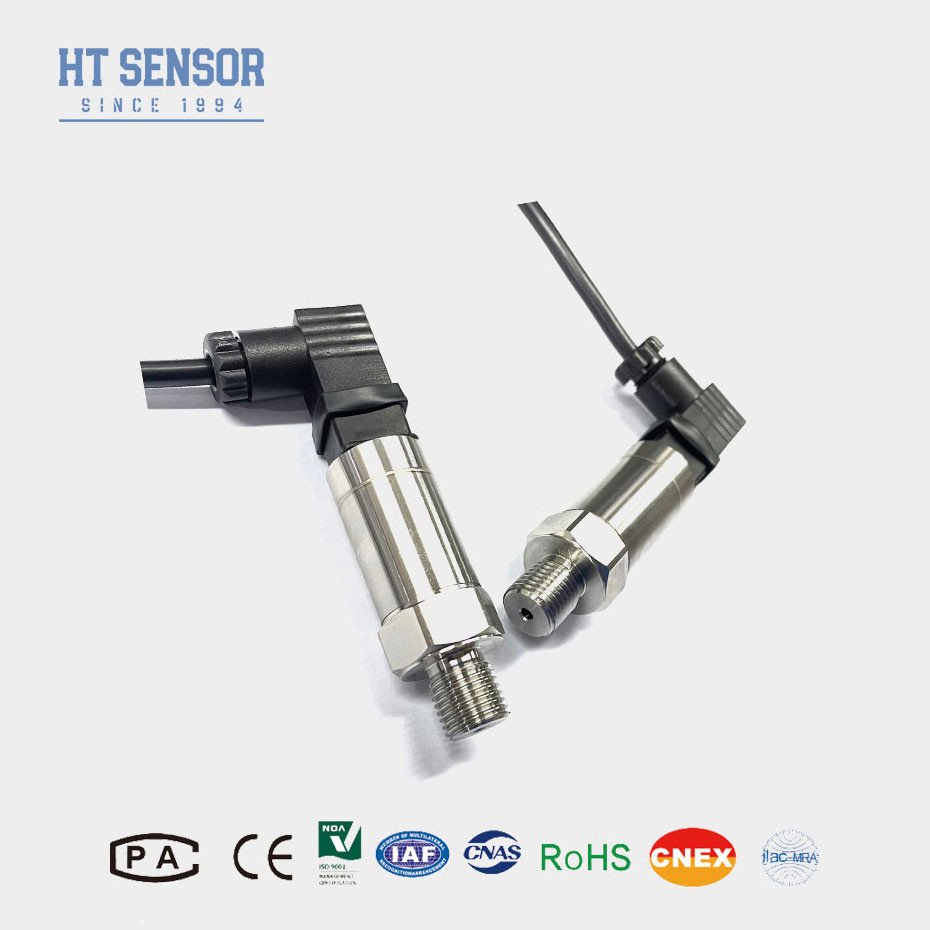

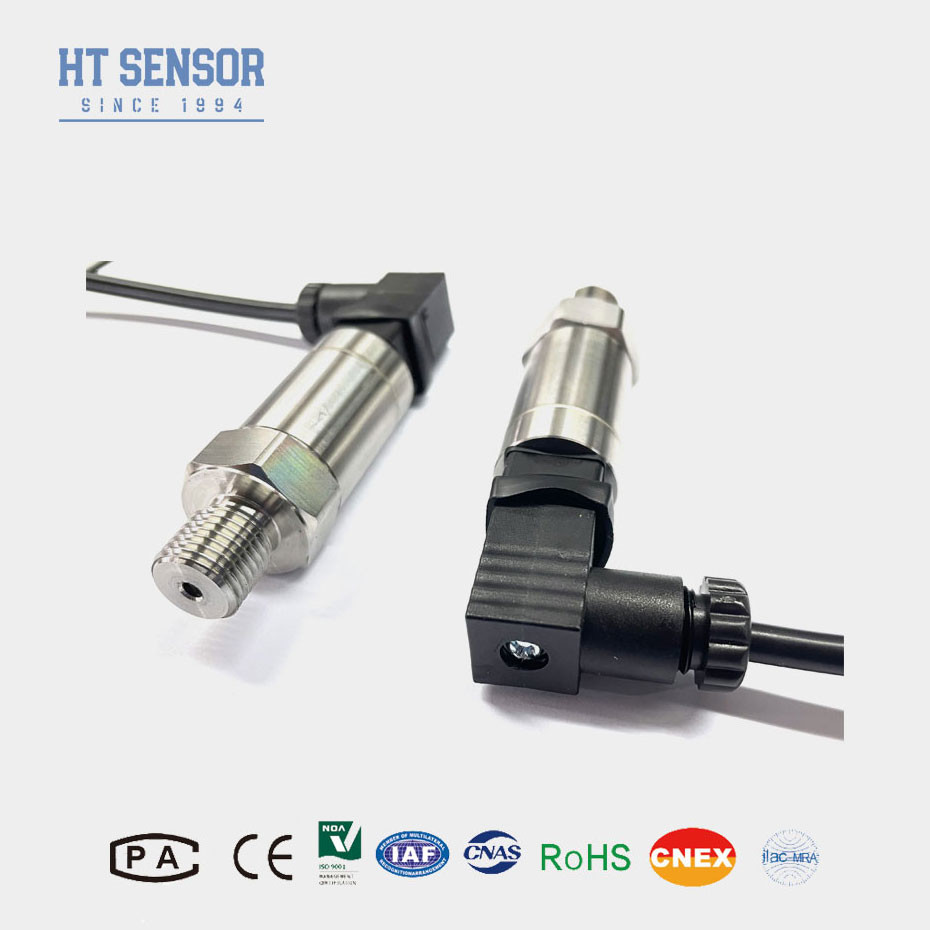

جهاز نقل الضغط BP157TC
إدخال مستشعر جهاز نقل الضغط:
مستشعر جهاز إرسال الضغط BP157TC يستخدم مستشعر السيراميك من سلسلة Hign Quanlity كعنصر قياس للإشارة. ويقع دائرة معالجة الإشارة داخل علبة من الفولاذ المقاوم للصدأ،تحويل إشارة جهاز الاستشعار إلى إشارة خروجاً قياسيةلقد خضع المنتج لاختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية لضمان الأداء المستقر والموثوق به.
أصبحت أجهزة نقل الضغط السيراميكية، المعروفة بمقاومتها الاستثنائية للهزات والتآكل، مكونات لا تتجزأ في تطبيقات القياس والرصد الصناعي.صلابتها ومتانتها تجعلها مناسبة بشكل خاص للبيئات القاسية حيث يمكن أن تفشل أجهزة نقل الضغط التقليدية.
خصائص المنتج:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ
3دقة عالية
4بنية من الفولاذ المقاوم للصدأ
التطبيقات:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
معايير الأداء:
| نطاق القياس | 0kPa ~ 10kPa... 5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكسيا IICT6 |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.05 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
نصائح الطلب:عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للمرسل أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
دليل الطلب:
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 200kPa... 10MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
س: هل أنت مصنع؟
ج: نعم ، نحن مصنعون محترفون للمستشعرات لأكثر من 29 عامًا! فريقنا الفني يضم أكثر من 10 مهندسين.
س: ما هي مزايا أجهزة نقل الضغط السيراميكية
ج: أجهزة نقل الضغط السيراميكية توفر العديد من المزايا، بما في ذلك عالية المتانة، الدقة، مجموعة ضغط واسعة، استقرار درجة الحرارة، التوافق الكيميائي، الاستقرار على المدى الطويل، السلامة،فعالية التكلفة، وسهولة التكامل. هذه المزايا تجعلها الخيار المفضل للعديد من التطبيقات الصناعية والبيئية
س: ما هي فترة الضمان؟
ناقلات الضغط لدينا تأتي مع فترة ضمان قياسية من 2 سنوات من تاريخ الشراء.الرجاء الاتصال بفريق دعم العملاء مع دليل الشراء الخاص بك ووصف مفصل للمشكلةإذا لزم الأمر، سيتم إعطائك تعليمات حول كيفية إرجاع المنتج للتقييم.
