BH93420-I 4-20mA ناقل مستوى 0.5 - 4.5 فولت لقياس مستوى الماء والزيت
Product Details
| النموذج رقم: | BH93420-I | شكل الإخراج: | 4-20mA أو RS485 |
|---|---|---|---|
| تصنيف الملكية الفكرية: | IP68 | الدقة: | ≤ ± 0.5% F.S |
| مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | الوزن الصافي: | 0.3 كجم بدون كابل |
| حزمة النقل: | كرتون | الأصل: | شان شي |
| الرمز السريع: | 90261000 | القدرة على العرض: | 1000-3000 |
| نوع المنشأة: | نوع غاطسة | عملية الإنتاج: | مستشعر السيليكون المنتشر |
| نوع المسبار: | نوع المسبار | ||
| إبراز |
جهاز إرسال مستوى BH93420-I,جهاز إرسال المستوى لقياس المياه,جهاز إرسال المستوى لوزن القياس,level transmitter For Measure Water,level transmitter For Measure Oil |
||
Product Description

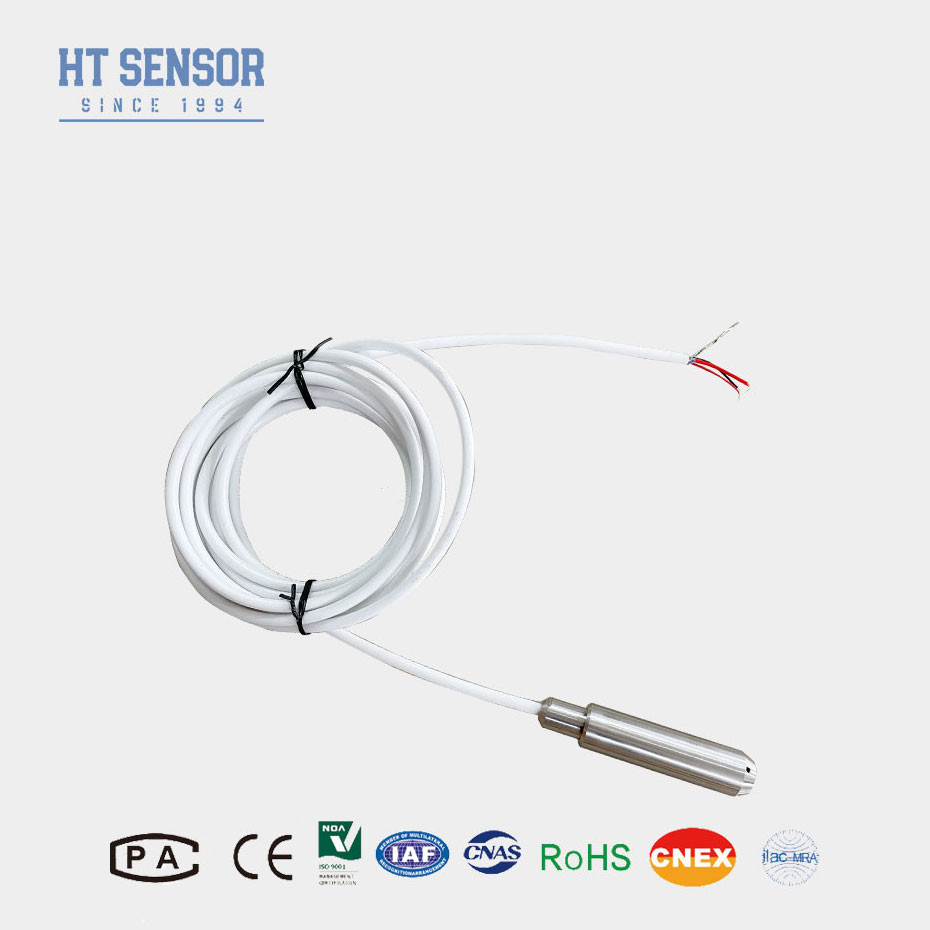

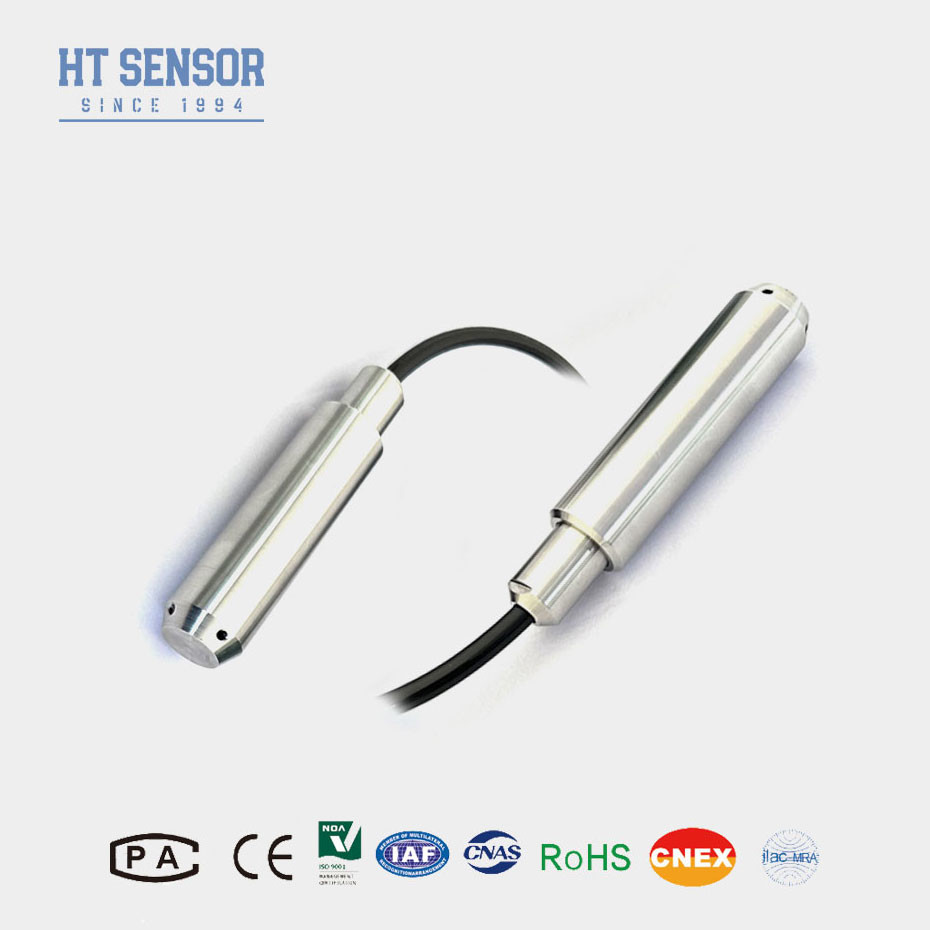

BH93420-Iجهاز إرسال مستوى السائل الغائم
إدخالجهاز إرسال مستوى السائل الغائم:
BH93420-Iجهاز إرسال مستوى المياه السائلة الغارقذلكUSE قطر صغير يصل إلى 19 ملم.تعتمد على جهاز استشعار ضغط من السيليكون المنتشر عالي الأداء كعنصر قياسلتحويل المقياس أو الضغط المطلق لوسط القياس إلى إشارة الجهد أو التيار القياسي.
(ل)ناقل المستوى هو جهاز يستخدم لقياس مستوى المواد السائلة أو الصلبة داخل حاوية أو نظام. الوظيفة الأساسية لنقل المستوى هي توفير قياس مستمر للمستوى,يسمح بمراقبة ومراقبة دقيقة لمستويات المواد في تطبيقات صناعية مختلفة مثل محطات معالجة المياه، ومعالجة المواد الكيميائية، وتصنيع الأغذية والمشروبات،و صناعات النفط والغاز.
خصائص المنتج:
1. غطاء كامل من الفولاذ المقاوم للصدأ ، مناسبة لبيئات الاختبار المختلفة
2قياس المسبار من نوع الغمر، وسهولة التثبيت
3خيارات إشارة الخروج المتنوعة
4إكسياليكت6، CE
5معدل حماية مرتفع: IP68
6كابلات PE أو PU
التطبيقات:
1الأتمتة الصناعية: ضمان التحكم الدقيق في الضغط في عمليات التصنيع.
2الفضاء: الحفاظ على قياسات ضغط دقيقة في ظل ظروف درجة حرارة مختلفة.
3السيارات: مراقبة ومراقبة الضغط في المحركات وأنظمة الفرامل.
4الأجهزة الطبية: توفير قراءات ضغط موثوقة في معدات الرعاية الحرجة.
5مراقبة البيئة: قياسات ضغط دقيقة في محطات الطقس والدراسات البيئية.
|
معايير الأداء:
|
|
| نطاق القياس | 0~10m...400mH2O |
| الحمل الزائد | ≤ 2 ٪ من النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 1.5% F.S. ((النموذجية) ± 2% F.S. (الحد الأقصى) |
| الانحراف الحراري على نطاق كامل | ± 1.5% F.Sr ((نوع) ± 2% F.S (ماكس.) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m) 0-70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون الكابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 سلك |
نصائح الطلب:
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
| النظام الدليل: | ||||||||
| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 0~10m... 400m | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | المواد | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24 ساعة، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
