مرسل ضغط صناعي ذو شفة بدرجة حرارة عالية مع شاشة لعرض بياناته للتحكم في العمليات الصناعية، مستشعر ضغط
Product Details
| رقم الموديل: | BP93420-IIIF | مزود الطاقة: | 12-32 فولت تيار مستمر (24 فولت تيار مستمر) |
|---|---|---|---|
| أخرج: | 4-20 مللي أمبير | نوع الضغط: | مقياس الضغط، مطلق، مغلق |
| يتراوح: | 0-35 كيلو باسكال ~ 20 ميجا باسكال | نوع الهيكل: | جهاز إرسال أجهزة استشعار الحجاب الحاجز |
| قياس المتوسطة: | سائل أو هواء ذو درجة حرارة عالية | درجة الدقة: | 0.5 ٪ |
| مستوي: | DN25 DN50 وما إلى ذلك | التخصيص: | نعم |
| إبراز |
ناقل الضغط الصناعي مع العرض,جهاز نقل ضغط للفلنجات عالية الحرارة,جهاز نقل الضغط للتحكم في العمليات الصناعية,High Temperature Flange Pressure Transmitter,Industrial Process Control Pressure Transmitter |
||
Product Description

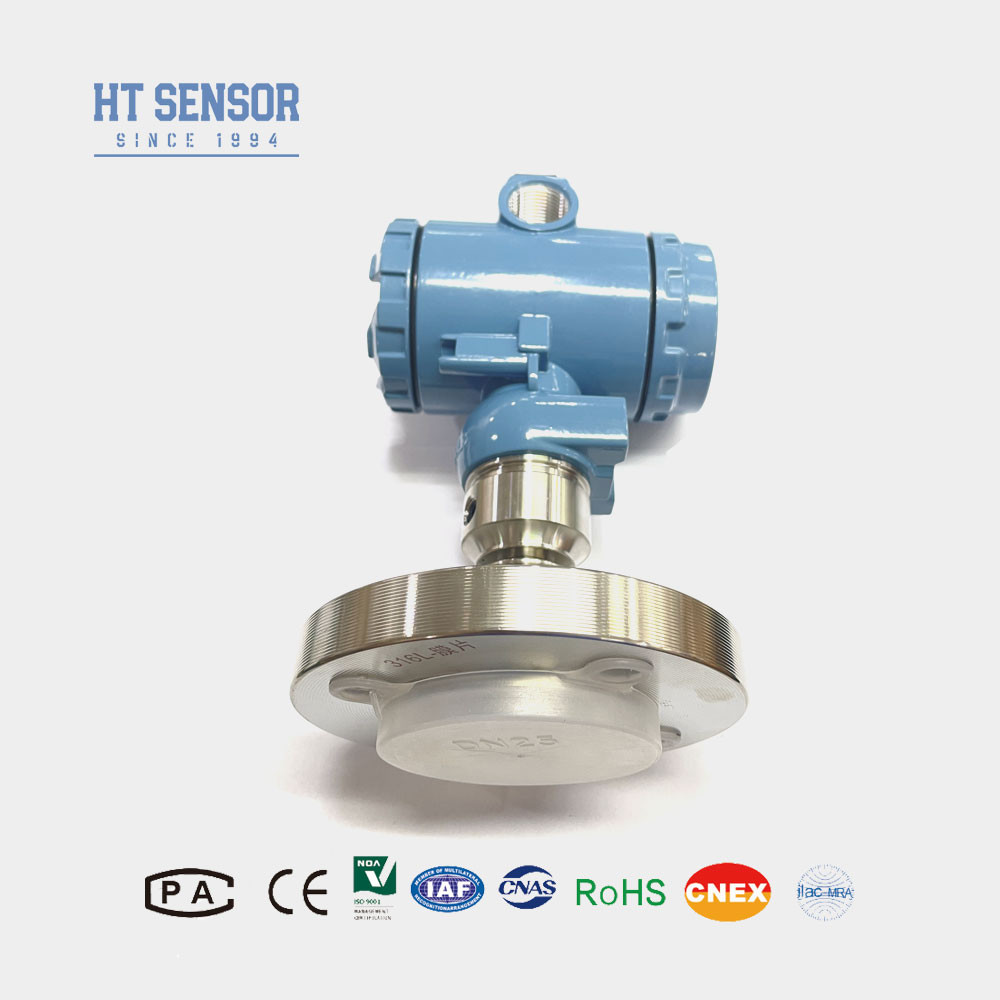

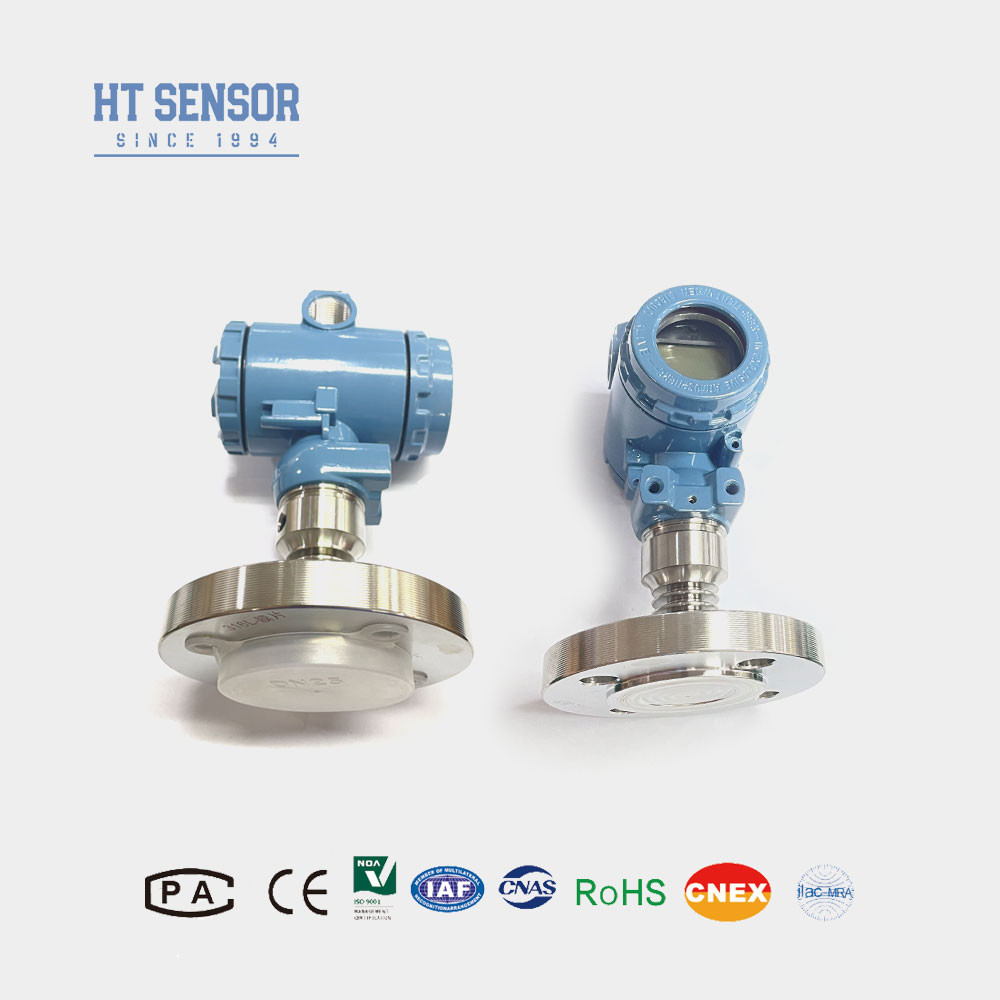

ناقل الضغط الصناعي ذو الحرارة العالية مع عرض للتحكم في العمليات الصناعية
BP93420-IIIFناقل الضغط
إدخالأجهزة استشعار الضغط الصناعية:
جهاز إرسال الضغط عالية درجة الحرارة BP93420-IIIF يستخدم النواة المملوءة بالزيت من سلسلة HT السيليكون المقاومة كعنصر قياس للإشارة.يحتوي اتصال العملية على لحام مباشر من الحجاب الحاجز العزل 316L والفلانج مطابقة، لضمان قياس دقيق للضغط. تم تصميم حوض الحرارة المخصص للتكيف مع البيئات عالية درجة الحرارة. داخل غطاء الفولاذ المقاوم للصدأ،دائرة معالجة الإشارة تحول إشارة المستشعر إلى إشارة خروجاً قياسية (4-20mA).
| معايير الأداءأجهزة استشعار الضغط الصناعية | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت 35 كيلو بايت... 20 مبا |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70°C ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| الاهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 4 كجم |
خصائص المنتججهاز إرسال مستشعر الضغط الصناعي:
- 1مجموعة قياس واسعة حسب الطلب، مجموعة متنوعة من خيارات واجهة الضغط
2مجموعة متنوعة من خيارات إشارة الإخراج
3زر قابل للتعديل الصفر والكامل
4دقة عالية، العديد من اتصالات العملية العفوية
تطبيقاتجهاز إرسال مستشعر الضغط الصناعي:
- مناسبة لقياس الغازات والسوائل غير السامة لـ 316L.
- تستخدم في المعالجة العفوية في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية وغيرها.
- يستخدم في صناعات الورق والكيماويات ، وكذلك في مستويات مياه الصرف الصحي والمشروبات.
| إشارة الخروج ofجهاز إرسال مستشعر الضغط الصناعي | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت |
| نصائح الطلبfجهاز نقل الضغط الصناعي |
- 1التحقق من التوافق: عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع الجزء الذي يلامس المنتج.
- 2.الحجاب الحاجز هو مكون مهم، لا يضر تشوه الحجاب الحاجز.
- 3حماية البرق: لضمان التشغيل الموثوق به للمنتج، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة مؤسسة بشكل موثوق به.
- 4خيارات الكابل: طول الكابل الافتراضي هو صفر وهناك ثلاثة مواد كابل للاختيار من بينها. يمكن أن تكون مادة الكابل البولي إيثيلين ما لم يشار إلى خلاف ذلك.إذا كانت هناك حاجة لمادة مختلفة من الكابلات، من فضلك حدد ذلك في نموذج الطلب.
- 5متطلبات خاصة: في حالة الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو الراديوي القوي وغيرها من المتطلبات الخاصة، يرجى إبلاغ وإشارة في النظام.
| دليل الطلبأجهزة استشعار الضغط الصناعية | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
