| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420-IIIF |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP93420-IIIF | إمدادات الطاقة: | 24VDC |
|---|---|---|---|
| أخرج: | 4-20mA أو RS485 وما إلى ذلك | نوع الضغط: | ضغط القياس، الضغط المطلق، الضغط المختوم |
| النطاق: | 0-35 كيلو باسكال ~ 20 ميجا باسكال | نوع الهيكل: | مستشعر إرسال الحجاب الحاجز |
| وسط القياس: | سائل ذو درجة حرارة عالية | درجة الدقة: | 0.5٪ |
| مستوي: | DN25-DN50 -DN100 وما إلى ذلك | التخصيص: | صناعة المعدات الأولية |
| إبراز: | مستشعر الضغط الصناعي عالي الأداء,أنواع الضغط المختلفة مستشعر الضغط الصناعي,جهاز إرسال مستشعر الضغط الصناعي,Various Pressure Types Industrial Pressure Sensor,Industrial Pressure Sensor Transmitter |
||
إدخالأجهزة استشعار الضغط الصناعية:

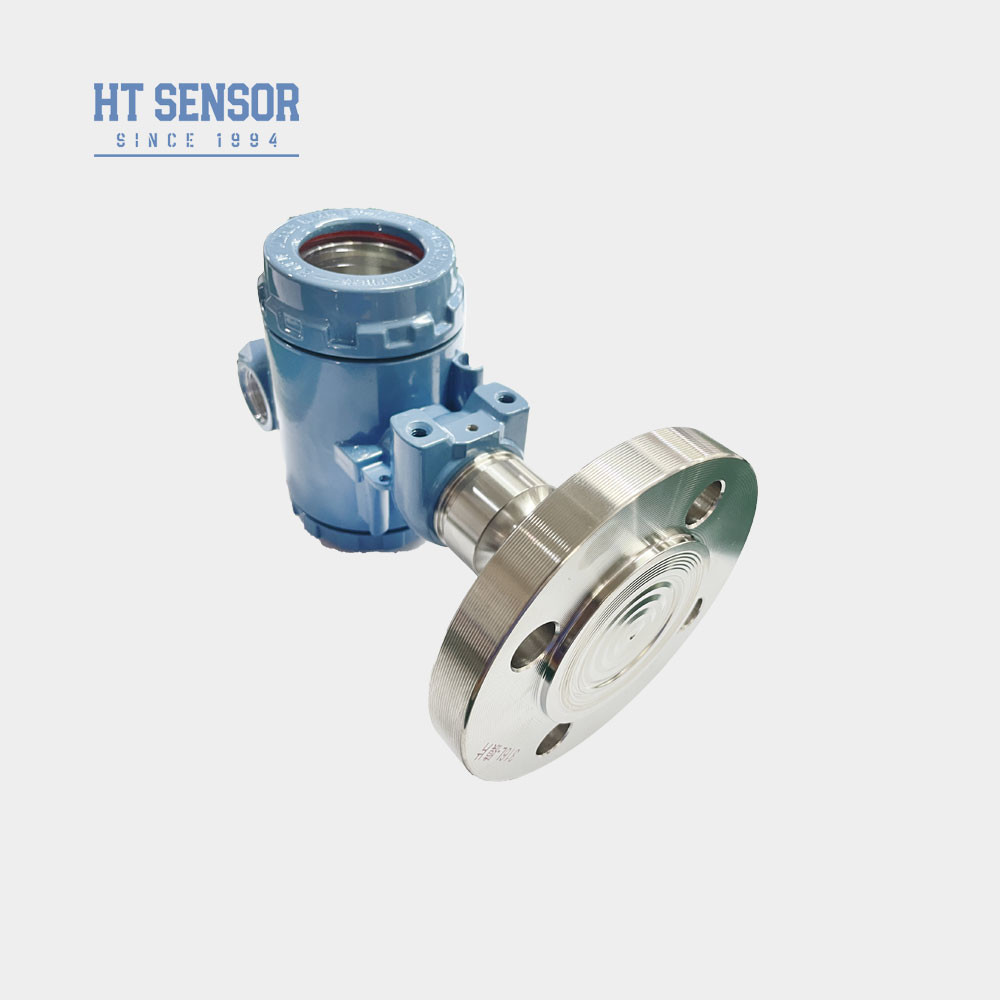

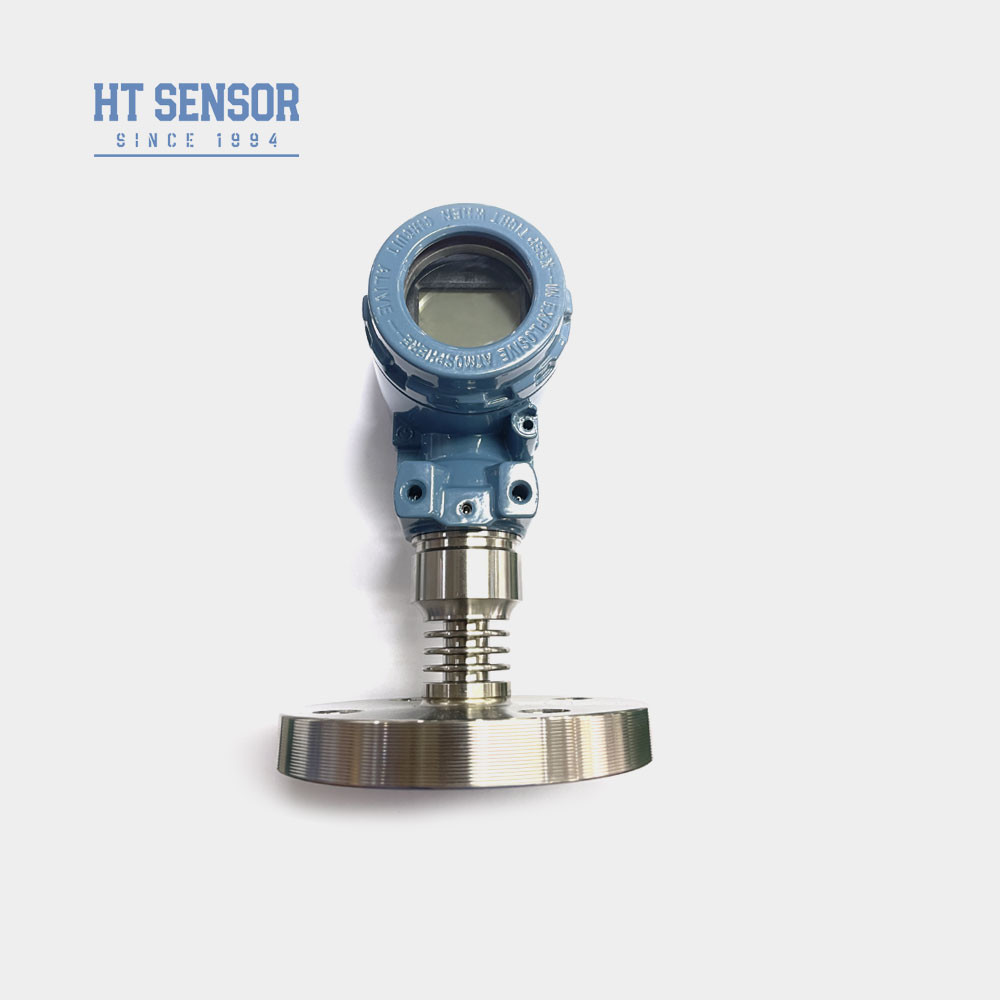

جهاز إرسال الضغط BP93420-III-F يستخدم النواة المملوءة بالزيت من سلسلة HT السيليكون المقاومة الفيلم كعنصر قياس للإشارة.اتصاله العملية تنطوي على لحام مباشرة من الحجاب الحاجز العزل 316L والفلانج مطابقة، لضمان قياس دقيق للضغط. تم تصميم حوض الحرارة المخصص للتكيف مع البيئات عالية درجة الحرارة. داخل غطاء الفولاذ المقاوم للصدأ،دائرة معالجة الإشارة تحول إشارة المستشعر إلى إشارة خروجاً قياسيةتم إجراء اختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية لضمان أداء ثابت وموثوق به للمرسل.
| معايير الأداءأجهزة استشعار الضغط الصناعية | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت 35 كيلو بايت... 20 مبا |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70°C ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 4 كجم |
خصائص المنتججهاز إرسال مستشعر الضغط الصناعي:
تطبيقاتجهاز إرسال مستشعر الضغط الصناعي:
| إشارة الخروج ofجهاز إرسال مستشعر الضغط الصناعي | فولتاج التغذية | نوع الإخراج | |
| 4 ~ 20mA | 12 ~ 30VDC | 2 سلك /3 أسلاك |
2/3/4 سلك |
| 0/1 ~ 5 فولت |
| نصائح الطلبfجهاز نقل الضغط الصناعي |
| دليل الطلبأجهزة استشعار الضغط الصناعية | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24 ساعة، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
