تكنولوجيا تغليف TO8 مستشعر ضغط الهواء الجاف للتطبيقات الجوية والفضاء
Product Details
| رقم الموديل: | HT12 | نوع الموضوع: | TO8 |
|---|---|---|---|
| نوع الأسلاك: | دبابيس كوفار مطلية بالذهب أو سلك السيليكون | قياس وسيط: | هواء الغاز الجاف |
| يتراوح: | 0-10 كيلو باسكال ~ 200 كيلو باسكال | الإخراج: | إشارة التناظرية |
| قوة: | 1.5ma | رمز النظام المنسق: | 9026209090 |
| ل: | مستشعر الضغط | التخصيص: | متاحة OEM و ODM |
| إبراز |
مستشعر ضغط السيليكون القابل للتخصيص,مستشعر الضغط السيليكوني للتغليف TO8,جهاز استشعار الضغط السيليكوني للطيران,TO8 Encapsulation Silicon Pressure Sensor,Silicon Pressure Sensor for Aerospace |
||
Product Description

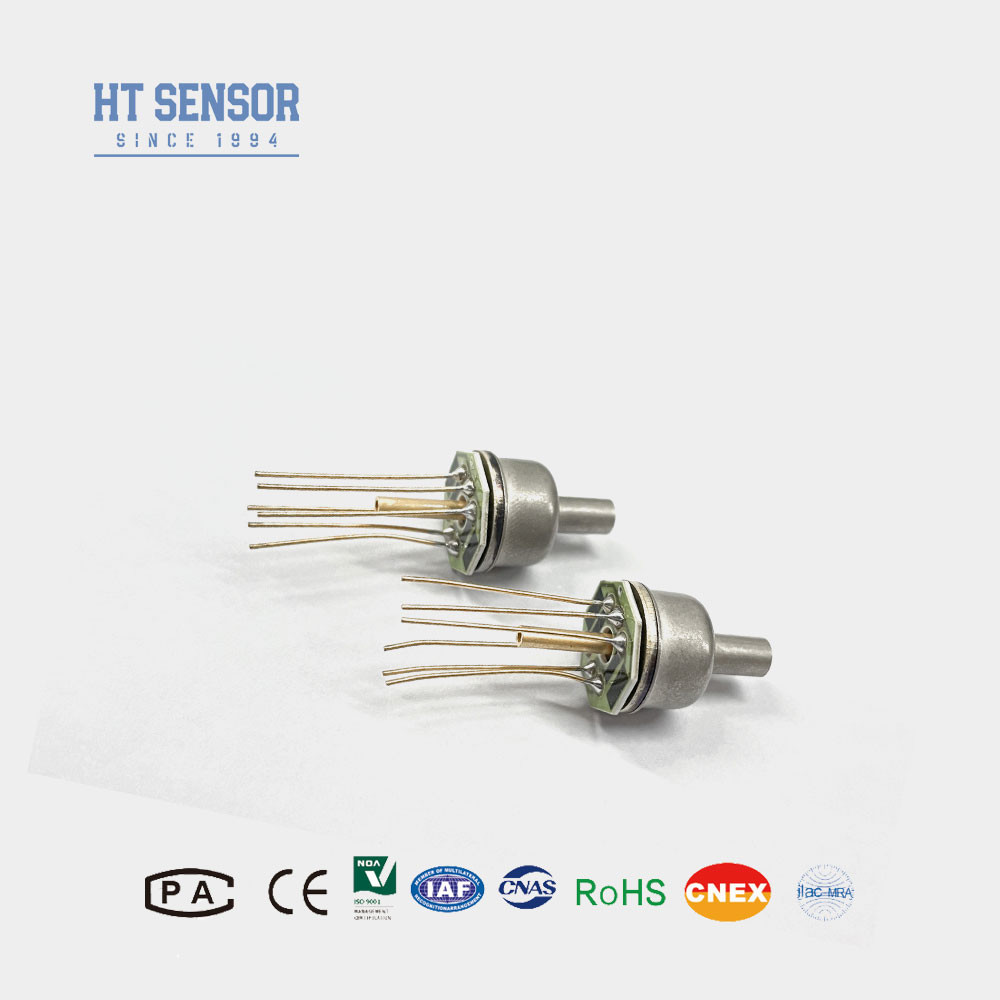

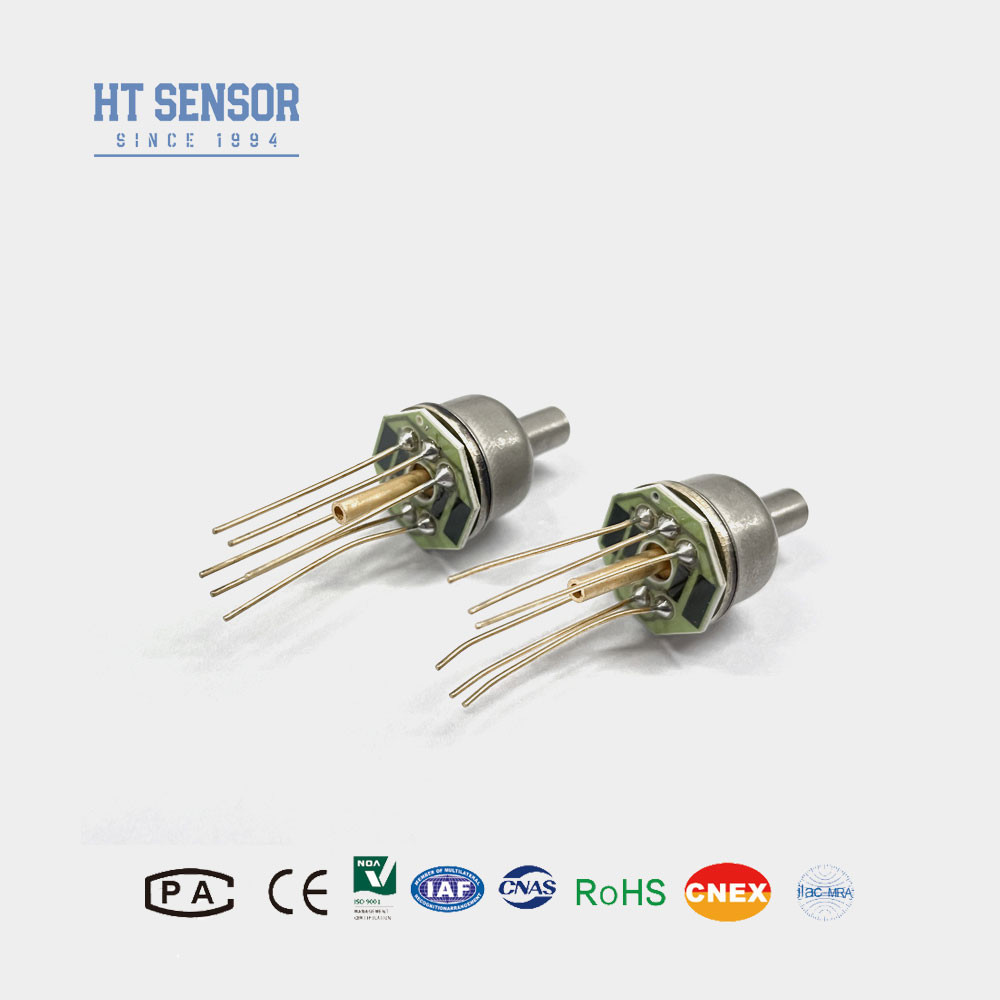

تكنولوجيا تغليف TO8 جهاز استشعار ضغط السيليكون لتطبيقات الطيران والفضاء
جهاز استشعار الضغط القائم على الانسداد الجسدي من السيليكون HT12 عبارة عن عنصر سيليكوني مستقر للغاية يتم تعبئته باستخدام تقنية التعبئة التكنولوجية المتقدمة TO8.القلب غير المملوء بالزيت يلغي أخطاء الملف وتعزز بشكل كبير استقرار النطاق الصغير، مما يجعلها فعالة بشكل خاص لقياس ضغط الغاز الجاف غير التاجي.
خصائص المنتج لجهاز استشعار الضغط من السيليكون:- نطاق القياس واسع من 0 إلى 10KPa إلى 2Mpa.
- موثوقية عالية، استقرار جيد.
- تكنولوجيا تغليف TO8
- تطبيقات الطيران والفضاء
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
- تم قياس ضغط الغاز الجاف غير المآكل.
- نظام التحكم الهوائي التطبيقات الطبية الطبية الحيوية
- أجهزة التحكم في التكييف
- الطيران الفضائي المتعلق بغرض التجربة.
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 3KΩ ~ 6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي:دبابيس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 مم
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| النطاق مع TO8 | الحد الأدنى: 7Kpa الحد الأقصى: 200Kpa | |||||
| النوع | ماكس | الوحدة | ||||
| خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 4MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| الوزن | ~ 12.5 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: تيار ثابت 1.5mA ودرجة حرارة محيطية 25 °C | ||||||
| المخطط البناء | |
| البعد | |
| الاتصال الكهربائي والتعويض |
|
|
| نصائح الطلب |
1إيلاء اهتمام وثيق إلى محاذاة وتلاءم بين جوهر جهاز الاستشعار والسكن أثناء التجميع لضمان ضيق الهواء المطلوبة.
2الحفاظ على محاذاة عمودية صحيحة وتطبيق ضغط حتى أثناء التجميع لمنع تعثر أو تلف لوحة التعويض.
3ابقي قناة الهواء في قلب جهاز استشعار الضغط متصلة بالغلاف الجوي ومنع الماء أو الرطوبة أو الوسائط المآكلة من دخول غرف الضغط الإيجابي والسلبي.
4إذا كان هناك أي تغييرات على خطوط الدبوس، راجع الملصق المرفق على القلب للتعرف الدقيق.
| الشركة |
| أسئلة وأجوبة |
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
