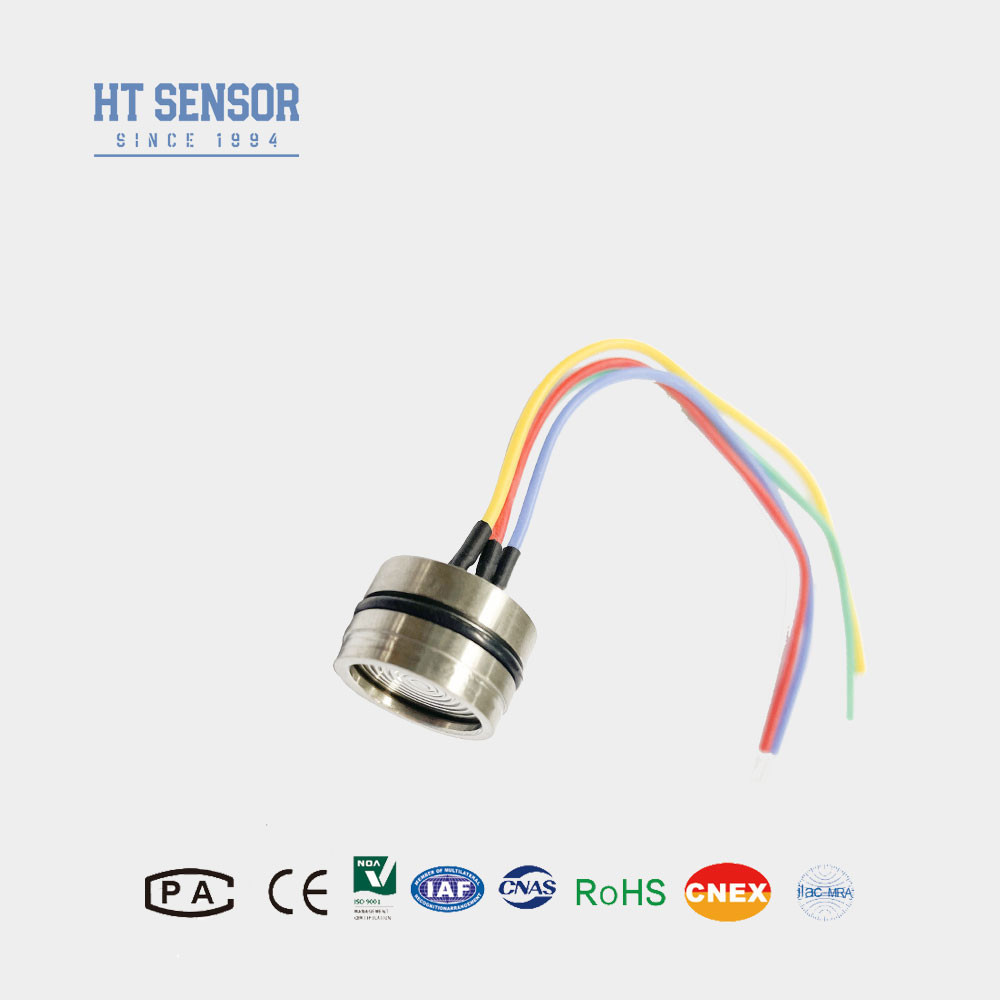

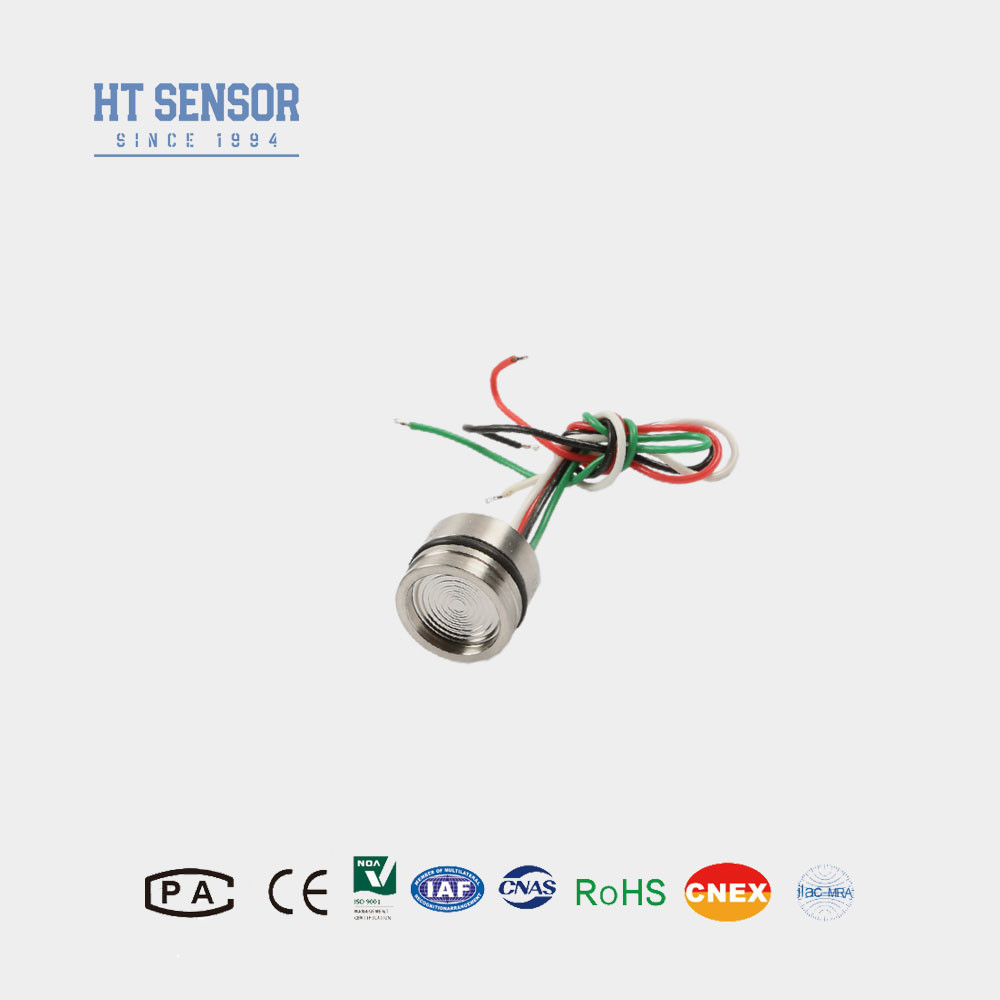

19 ملم لحام غشاء مستشعر ضغط السيليكون المقاوم للضغط مع جميع مستشعرات المستوى 316l.S.S
تفاصيل المنتج
| مادة: | 316L من الفولاذ المقاوم للصدأ | نطاق دقيقة: | 10kpa |
|---|---|---|---|
| الحد الأقصى: | 100mpa | إمداد: | 1.5 مللي أمبير (0.4-2.0 مللي أمبير) |
| تصنيع المعدات الأصلية: | نعم | اختيار: | دبوس مطلي بالذهب أو سلك سيليكون بأربعة ألوان |
| نموذج: | HT19 | عالي: | 12 ملم / 15 ملم |
| زيت: | السيليكون المتداول | خيط: | لا / تصنيع المعدات الأصلية |
| إبراز |
جهاز استشعار ضغط السيليكون 19 ملم,مستشعر الضغط السيليكوني لحام الحجاب الحاجز,مستشعر ضغط السيليكون المقاوم للضغط |
||
وصف المنتج
عمليات لحام غشاء مستشعر ضغط السيليكون المقاوم للضغط 19 مم تضمن الأداء
HT19 ضغط السيليكون مستشعر
مقدمة عن مستشعر ضغط السيليكون المملوء بالزيت:
- يشتمل المستشعر على شريحة ضغط سيليكون عالية الدقة وعالية الثبات ذات درجة عالمية.
- يتم تطبيق خوارزميات تعويض درجة الحرارة المتطورة لتقديم قياسات دقيقة وموثوقة عبر نطاق درجة حرارة تشغيل واسع.
- بالاستفادة من خبرة التطوير والتصنيع التي تزيد عن 30 عامًا، يخضع المستشعر لعمليات مراقبة الجودة الصارمة لضمان الموثوقية والأداء المتميزين.
- اكتسب المنتج استقرارًا وقدرات ممتازة اعترافًا وثقة واسعة النطاق من المستخدمين في جميع أنحاء العالم.
- تسلط هذه الأوصاف المحسّنة الضوء على التصميم المتقدم والهندسة الدقيقة وتدابير مراقبة الجودة الصارمة التي تساهم في الأداء والموثوقية الاستثنائية لمستشعر ضغط السيليكون المقاوم للضغط HT19.
ميزات المنتج لـ مستشعر ضغط السيليكون المملوء بالزيت:
- نطاق قياس واسع: 0 ~ 10 كيلو باسكال ~ 100 ميجا باسكال
- عنصر استشعار السيليكون المقاوم للضغط
- غشاء كامل 316LSS، أو تيتانيوم كامل أو هاستيلوي
- حامل O-ring
- دقة وثبات عاليان.
تطبيقات لمستشعر ضغط السيليكون المملوء بالزيت:
- قياس ضغط الغاز والسائل
- استغلال البترول
- إمدادات المياه، الإمداد الدافئ للمدينة
- نظام التحكم في العمليات
- فحص الطيران والملاحة
- الضغط الهيدروليكي
البيانات الكهربائية لمستشعر ضغط السيليكون
- الإمداد: 1.5 مللي أمبير تيار مستمر
- معاوقة الإدخال: 3 كيلو أوم ~ 6 كيلو أوم
- معاوقة الإخراج: 2.5 كيلو أوم ~ 6 كيلو أوم
- مقاومة العزل: ≥100 ميجا أوم / 50 فولت تيار مستمر
- جهد العزل: 500 فولت تيار متردد بين الغلاف والتوصيل الكهربائي لن يتسبب في تلف
- الوسيط المتوافق: سائل، غاز متوافق مع الفولاذ المقاوم للصدأ 316L
مواصفات الأداء لمستشعر ضغط السيليكون المملوء بالزيت
| معلمات الأداء: | |||||
| نطاق القياس | مقياس (G) | 10 كيلو باسكال، 20 كيلو باسكال، 35 كيلو باسكال، 100 كيلو باسكال، 200 كيلو باسكال، 350 كيلو باسكال، 1000 كيلو باسكال، 2000 كيلو باسكال | |||
| مطلق (A) | 100 كيلو باسكال أ، 200 كيلو باسكال أ، 350 كيلو باسكال أ، 700 كيلو باسكال أ، 1000 كيلو باسكال أ، 2000 كيلو باسكال أ | ||||
| مختوم (S) | 3500 كيلو باسكال S، 7 ميجا باسكال S، 10 ميجا باسكال S، 20 ميجا باسكال S، 40 ميجا باسكال S، 60 ميجا باسكال S، 100 ميجا باسكال S | ||||
| نموذجي | الحد الأقصى | وحدة | |||
| الخطيّة | ±0.15 | ±0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| تباعد | 0.05 | 0.1 | %F.S | ||
| إخراج إزاحة الصفر | 0±1 | 0±2 | مللي فولت | ||
| إخراج النطاق الكامل | ≤20 كيلو باسكال | 50±10 | 50±30 | مللي فولت | |
| ≥35 كيلو باسكال | 100±10 | 100±30 | مللي فولت | ||
| انجراف درجة حرارة إزاحة الصفر | ≤20 كيلو باسكال | ±1 | ±2 | %F.S | |
| ≥35 كيلو باسكال | ±0.5 | ±1 | %F.S | ||
| انجراف درجة حرارة النطاق الكامل | ≤20 كيلو باسكال | ±1 | ±2 | %F.S | |
| ≥35 كيلو باسكال | ±0.5 | ±1 | %F.S | ||
| درجة الحرارة المعوضة | ≤20 كيلو باسكال | 0～50 | ℃ | ||
| ≥35 كيلو باسكال | 0～70 | ℃ | |||
| درجة حرارة التشغيل | -20～80 | ℃ | |||
| درجة حرارة التخزين | -40～125 | ℃ | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 120 ميجا باسكال | ||||
| ضغط الانفجار | 5X النطاق الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 % | F.S/Year | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200 ميجا أوم 100 فولت تيار مستمر | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10 جرام RMS، 20 هرتز إلى 2000 هرتز | ||||
| صدمة | 100 جرام، 11 مللي ثانية | ||||
| وقت الاستجابة | ≤1 مللي ثانية | ||||
| ختم O-ring | مطاط النتريل أو المطاط الفلوري | ||||
| وسط التعبئة | زيت السيليكون | ||||
| الوزن | ～28 جرام | ||||
| يتم اختبار المعلمات في ظل الظروف التالية: تيار ثابت 1.5 مللي أمبير ودرجة حرارة محيطة تبلغ 25 درجة مئوية | |||||
البعد
ملحوظة:
1. أثناء التجميع، انتبه إلى تنسيق حجم النواة وغلاف جهاز الإرسال لتحقيق ضيق الهواء المطلوب.
2. أثناء عملية تجميع الغلاف، تأكد من أنه محاذٍ رأسيًا وقم بتطبيق ضغط متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض.
3. إذا كان الوسط قيد الاختبار غير متوافق مع الحجاب الحاجز الأساسي ومواد الغلاف (316L)، فيجب تقديم تعليمات خاصة عند تقديم الطلب.
4. تجنب الضغط على غشاء المستشعر باليدين أو الأشياء الحادة لتجنب تشوه أو ثقب الحجاب الحاجز وإتلاف النواة.
5. حافظ على منفذ الضغط الخاص بالنواة المقياس مفتوحًا على الغلاف الجوي لمنع دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي لنواة المقياس.
6. إذا كان هناك أي تغيير في الدبوس، فيرجى الرجوع إلى الملصق الموجود على المنتج الفعلي.
الأسئلة الشائعة:
س 1: هل أنت شركة تصنيع؟
ج 1: نحن شركة تصنيع تتمتع بخبرة 30 عامًا تقريبًا.
س 2: منتج مخصص
ج 2: نحن نقدم خدمات OEM والتصميم المخصص.
س 3: ضمان الجودة
ج 3: تتمتع منتجاتنا بضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا. لا يسري هذا الضمان على أي وحدات تم تعديلها أو إساءة استخدامها أو إهمالها.
س 4: الشحن والتعبئة
ج 4: يتم شحن المنتجات بشكل عام عن طريق Express الدولي بما في ذلك UPS و FedEx و DHL و INT للشحن المدفوع مسبقًا، ويمكنك أيضًا استخدام حساب الشحن الخاص بك للتحصيل، وتعبئة التصدير القياسية، بما في ذلك شهادة الفحص.
س 5: اتصل بنا
ج 5: لدينا فريق مبيعات نشط وذو خبرة لخدمتك بشأن المسائل الفنية وقضايا العمل. ما عليك سوى ترك رسالة لنا أو النقر فوق الخدمة عبر الإنترنت.
