مستشعر HT سائل ضغط تفاضلي، مستشعر تفاضلي من الفولاذ المقاوم للصدأ مع جهاز إرسال DIN
Product Details
| مودل: | BP93420D-III | النطاق: | 0-10kpa~2MPa |
|---|---|---|---|
| القوة: | 5VDC 24VDC | انتاج |: | 0.5-4.5 فولت 4-20mA وهلم جرا |
| المواد: | الفولاذ المقاوم للصدأ | خيط: | المصنعين الأصليين للرجال والنساء |
| نوع الضغط: | الضغط التفاضلي | فئة الحماية: | IP65 |
| درجة حرارة العمل: | -10-70 ℃ | موصل: | DIN الكبير أو OEM |
| إبراز |
ناقل الضغط التفاضلي السائل من الصلب المقاوم للصدأ ناقل الضغط التفاضلي السائل,Stainless Steel Liquid Differential Pressure Transmitter |
||
Product Description

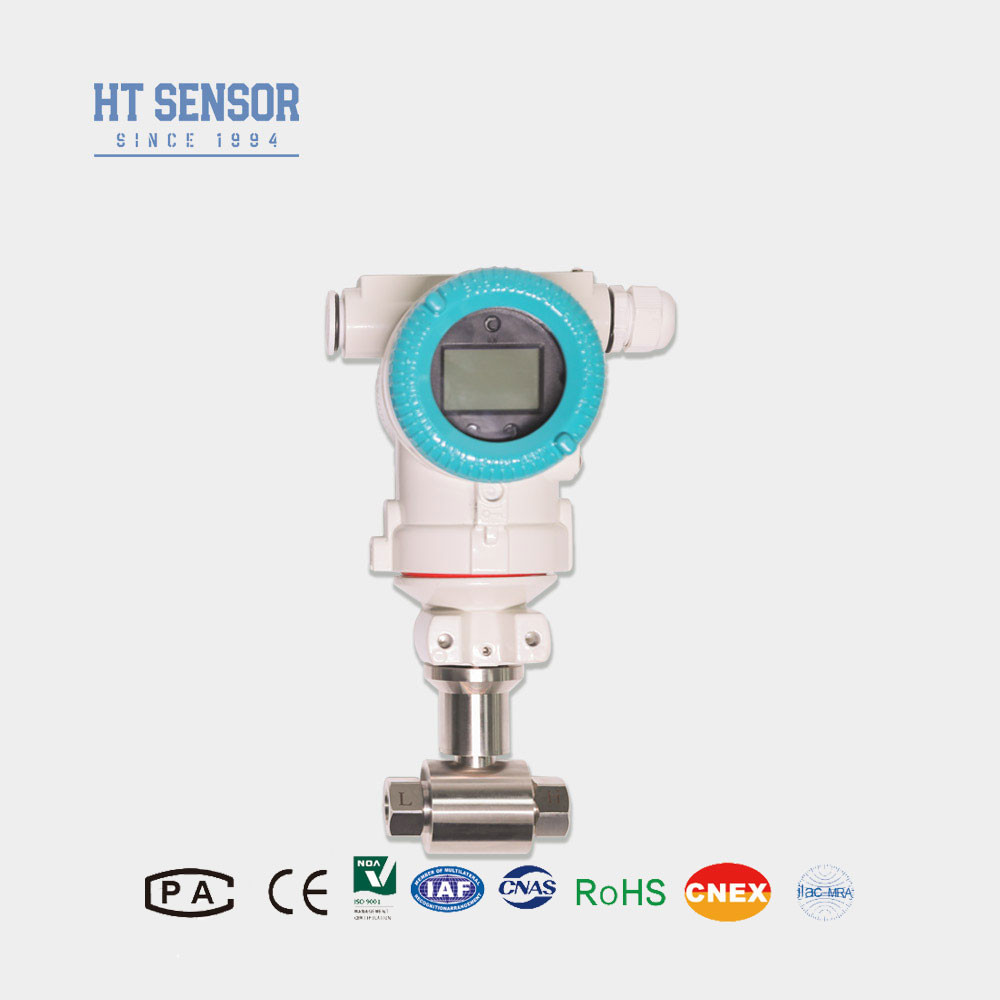

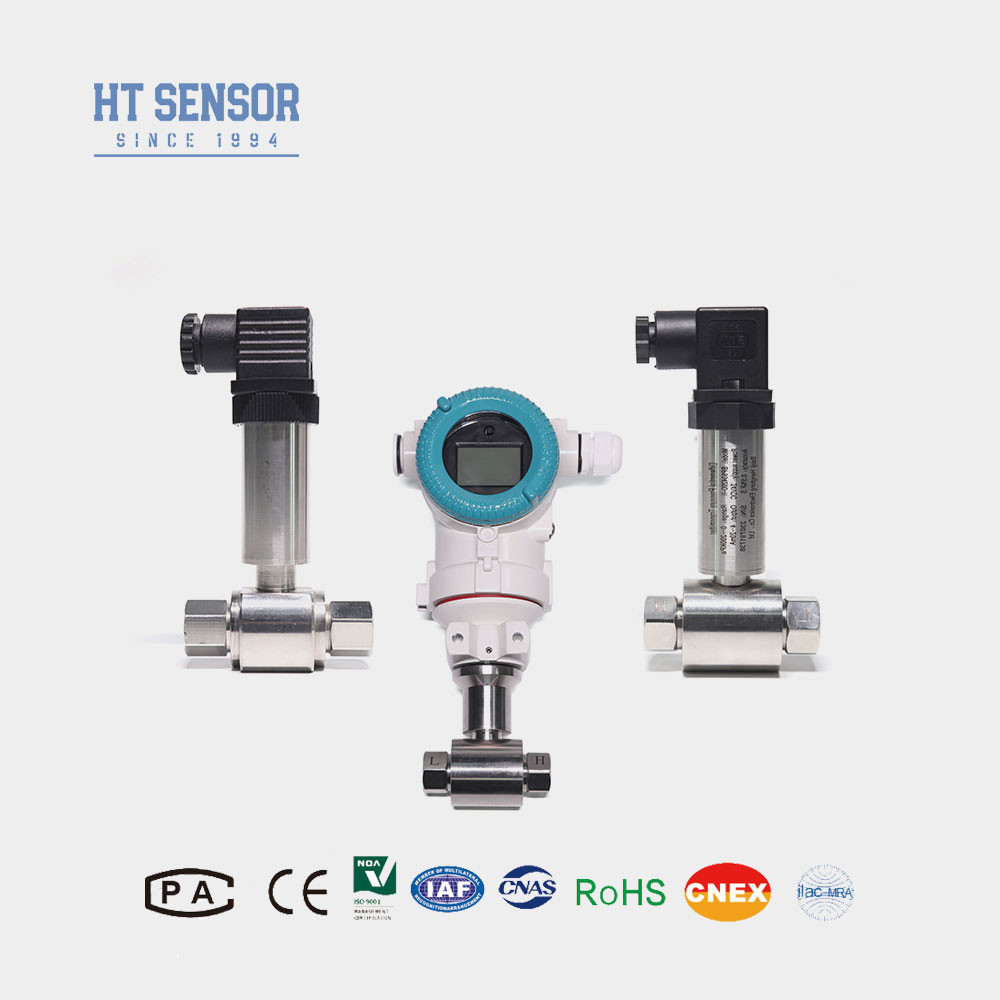

مستشعر HT لمائع ضغط التفاضلي، مستشعر تفاضلي من الفولاذ المقاوم للصدأ مع DIN
BP93420DIIDتفاضليPضغطمرسل
مقدمة عن مرسل الضغط التفاضلي:
يستخدم مرسل الضغط التفاضلي BP93420DII مستشعرًا مقاومًا للضغط من السيليكون المنتشر. عندما يقع فرق الضغط للوسط المقاس على الغشاء المموج على جانبي المستشعر، فإن الإشارة التي يخرجها جسر Wheatstone لشريحة المستشعر لها علاقة خطية جيدة مع فرق الضغط، ويمكن قياس فرق الضغط بدقة. إنه مناسب لقياس فرق الضغط للغازات والسوائل المختلفة في خطوط الأنابيب في البترول والكيماويات والطاقة الكهربائية والهيدرولوجيا والصناعات الأخرى.
ميزات المنتج لمرسل الضغط التفاضلي::
- يعتمد المرسل تصميم هيكل من الفولاذ المقاوم للصدأ، وهيكل مدمج وسهل التركيب.
- بعد تعويض درجة الحرارة الصارمة وفحص الشيخوخة، لضمان أداء مستقر وموثوق به.
- يمكن أن تكون الواجهة الكهربائية خارجية أو اتصال مباشر.
تطبيقات لمرسل الضغط التفاضلي::
- 1. مناسب لقياس فرق الضغط للغازات أو السوائل المختلفة في خطوط الأنابيب في البترول والكيماويات والطاقة الكهربائية والهيدرولوجيا والصناعات الأخرى.
- 2. تستخدم في التحكم في العمليات الصناعية.
- 3. قياس فرق ضغط الأنابيب والفرن.ers
| معلمات الأداء لمرسل الضغط التفاضلي: | |
|---|---|
| نطاق القياس | 0-10 كيلو باسكال……~2 ميجا باسكال |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 أضعاف النطاق المقنن |
| الضغط الثابت | الحد الأدنى بين 5 أضعاف النطاق المقنن أو 7 ميجا باسكال |
| الدقة @ 25℃ | ±0.25% (نموذجي) ±0.5% (الحد الأقصى) |
| التكرار | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| التخلف | ±0.03% (نموذجي) ±0.05%FS (الحد الأقصى) |
| الاستقرار على المدى الطويل | ±0.5%F.S/Year(≤200KPa) ±0.2%F.S/Year(＞200KPa) |
| انجراف درجة الحرارة الصفري | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| انجراف درجة حرارة النطاق | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| تعويض درجة الحرارة | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| درجة حرارة التشغيل | -30℃~80℃ |
| درجة حرارة التخزين | -40℃~100℃ |
| الاهتزاز | 10 جرام، 55 هرتز ～ 2 كيلو هرتز |
| مادة الغلاف | 304,316L |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاوم للانفجار | آمن جوهريًا ومقاوم للانفجار |
| تصنيف الحماية | IP65 |
| الوزن | ~0.45 كجم |
| إشارة الإخراج | جهد الإمداد | نوع الإخراج |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 سلك |
| 0～10/20mA |
3 أسلاك |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| نصائح الطلب لمرسل الضغط التفاضلي: |
1. عند تحديد المنتج، يرجى التأكد من أن الوسط المقاس متوافق مع أجزاء المنتج المتصلة.
2. لضمان التشغيل الموثوق به، يوصى بتركيب مشعب ثلاثي الصمامات بين نقطة القياس والمرسل، مما يضمن تطبيق ضغط بطيء وموحد على غرف الضغط الإيجابية والسلبية للمرسل.
3. أثناء التثبيت، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4. بالنسبة للمتطلبات الخاصة مثل الاهتزاز القوي، وقوة التأثير الفوري، والتداخل الكهرومغناطيسي القوي، أو التداخل اللاسلكي، يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في الطلب
| دليل الطلب لمرسل الضغط التفاضلي: | ||||||||
| BP93420XX | مرسل الضغط | |||||||
| الكود | بناء الخطوط العريضة | |||||||
| DII | مرسل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10 كيلو باسكال……~2 ميجا باسكال | |||||||
| الكود | مزود الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | أخرى | |||||||
| الكود | إشارة الإخراج | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| الكود | وصلة الضغط | |||||||
| J1 | M20×1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 ذكر | |||||||
| J4 | 1/2 NPT ذكر | |||||||
| J5 | أخرى | |||||||
| الكود | التوصيل الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | PG7 قابس | |||||||
| B3 | إخراج كابل مختوم | |||||||
| B4 | أخرى | |||||||
| الكود | نوع الضغط | |||||||
| D | الضغط التفاضلي | |||||||
