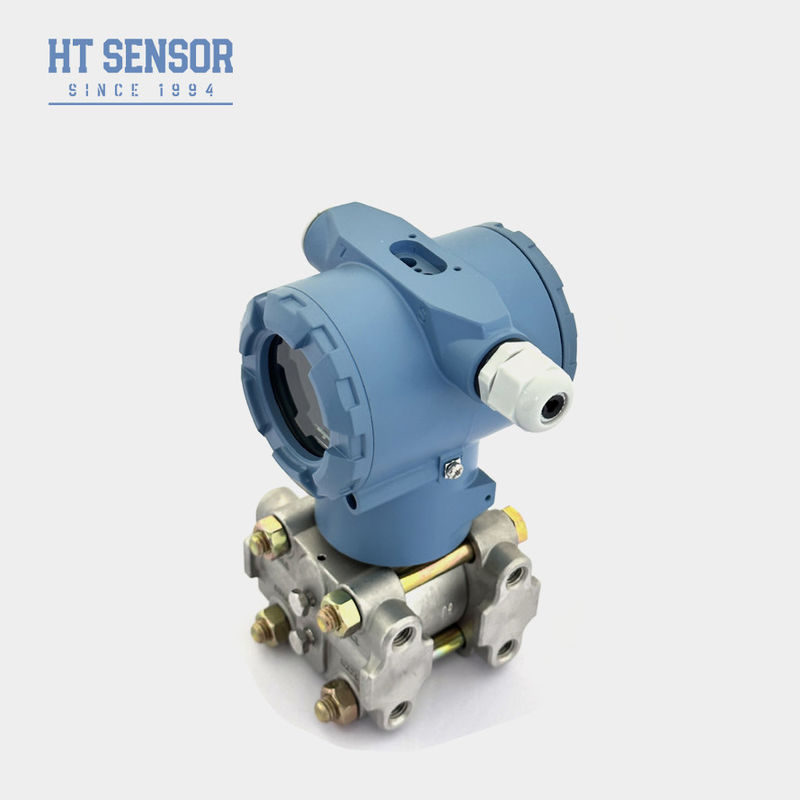

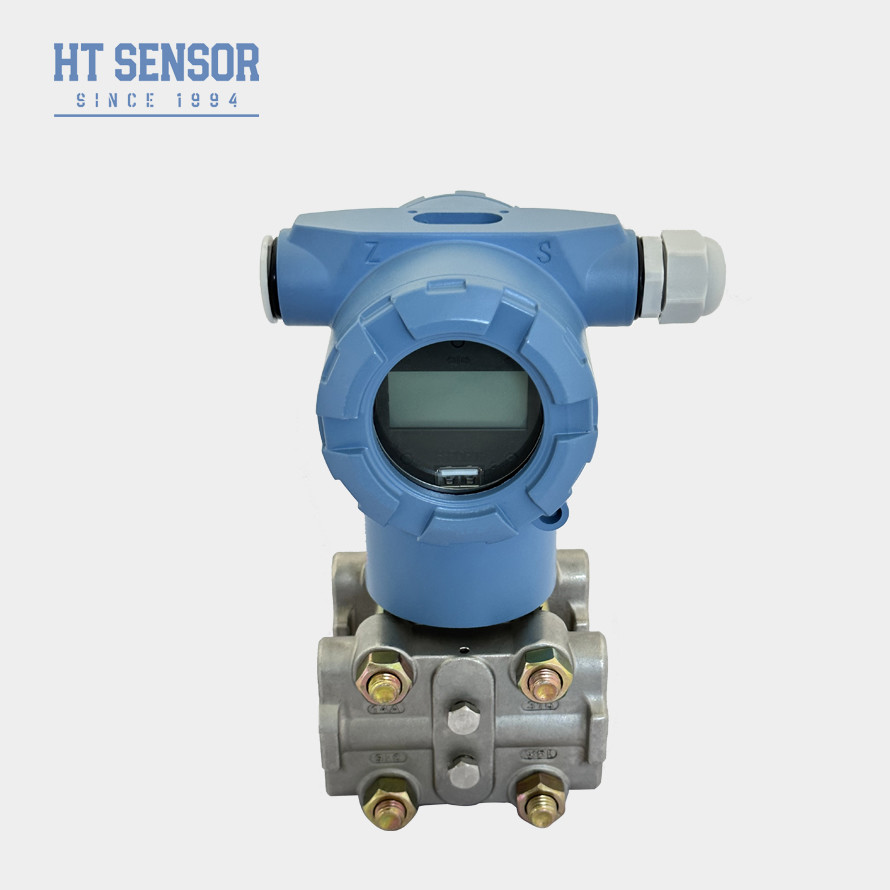

4-20mA مع HART ناقل الضغط التفاضلي مؤشر مستوى الحساسية السعة المحول
Product Details
| النموذج رقم: | HT3351 | إمدادات الطاقة: | 15~42VDC |
|---|---|---|---|
| الوزن: | 3.6 كجم | الاستقرار: | +-0.2% في السنة |
| نوع الضغط: | الضغط التفاضلي | المواصفات: | 500pa~2000kpa |
| النوع: | مستشعر الضغط التفاضلي بالسعة | وسط القياس: | الغاز والسائل |
| درجة الدقة: | 0.1٪ | تصنيف الملكية الفكرية: | IP65 |
| إبراز |
ناقل الضغط التفاضلي 20mA,محول الضغط التفاضلي,مستشعر مؤشر سعة جهاز إرسال ضغط تفاضلي,Differential Pressure Transducer,Capacitive Indicator Sensor Differential Pressure Transmitter |
||
Product Description
مقدمة عن جهاز إرسال الضغط التفاضلي السعوي:
جهاز إرسال مستشعر الضغط التفاضلي السعوي HT3351، فرق الضغط أو فرق الضغط لتغيير قيمة السعة للمستشعر، والإشارة التناظرية الناتجة من خلال تحويل AD، إلى إشارة رقمية يتم إرسالها إلى المعالج الدقيق. بعد حساب المعالج الدقيق والمعالجة، يتم إرسال الإشارة الرقمية الناتجة إلى دائرة التحكم في التيار بعد التحويل الرقمي إلى التناظري، ويتم تحويلها إلى خرج إشارة تيار تناظري 4 ~ 20mA. لقياس السوائل والغازات ذات النطاق الصغير.
ميزات المنتجلجهاز إرسال الضغط التفاضلي السعوي:
1. يعتمد جهاز الإرسال تصميم هيكل من الفولاذ المقاوم للصدأ، وهيكل مدمج، وسهل التركيب.
2. بعد تعويض درجة الحرارة الصارمة وفحص الشيخوخة، لضمان أداء مستقر وموثوق به.
3. يمكن لواجهة الكهرباء اختيار التوصيل أو الاتصال المباشر.
تطبيقاتلجهاز إرسال الضغط التفاضلي السعوي:
1. مناسب لقياس الضغط التفاضلي لمختلف الغازات أو السوائل في خطوط الأنابيب في البترول والكيماويات والطاقة الكهربائية والهيدرولوجيا وغيرها من الصناعات.
2. قياس ضغط الأنابيب والحجرة.
النطاق:
| الإخراج | الإخراج التناظري: سلكان - 4-20mADC |
| الإخراج الرقمي: سلكان - 4-20mADC وتراكب إشارة رقمية متغيرة تتوافق مع HART | |
| مزود الطاقة | جهد الإمداد 12.5-45VDC |
| الحد الأقصى للحمل | أقصى مقاومة للحمل Rmax في الحلقة يحددها جهد الإمداد، انظر الرسم أدناه. يتطلب بروتوكول HART أن تكون مقاومة الحمل لا تقل عن 250Ω، ولا تزيد عن 600Ω |
| مسافة الاتصال | الحد الأقصى 1.5 كم، يمكن للاتصال متعدد العناوين توصيل 15 جهاز إرسال ذكي كحد أقصى. |
| العرض | شاشة رقمية 4، شاشة LCD ذات 5 أرقام، نوع المؤشر. |
| مضاد للانفجار | ExiaIICT5؛ نوع قمع الانفجار |
| إزاحة الصفر | يمكن التحويل الإيجابي أو التحويل السلبي، ولكن لا يمكن تجاوز القيمة القصوى |
| درجة الحرارة | درجة الحرارة المحيطة -40-85 درجة مئوية (عند اختيار شاشة LCD: -20-70 درجة مئوية) |
| متوسط درجة الحرارة | -40～104 درجة مئوية |
| الضغط الثابت والضغط الزائد من جانب واحد | 3.45 كيلو باسكال (الضغط المطلق)～31.2 ميجا باسكال (قياس الضغط) |
| الرطوبة النسبية | 5～98% رطوبة نسبية |
| وقت التشغيل | أقل من 5 ثوان. |
| تغيير القدرة | أقل من 0.16 سم 3 |
| تعديل التخميد | 0.20～25 ثانية |
| إنذار العطل | إذا حدث عطل، فستخرج وظيفة التشخيص التلقائي 3.9 أو 21.0 مللي أمبير |
| حماية التكوين | لتجنب تعديل البيانات بشكل عشوائي، يمكن استخدام البرنامج أو مفتاح الحماية لقفل بيانات السجل |
مبدأ العمللجهاز إرسال الضغط التفاضلي السعوي:
كما هو موضح في مبدأ العمل، سيؤدي الضغط الخارجي أو فرق الضغط إلى إحداث تغيير معين في قيمة سعة المستشعر. من خلال التحويل الرقمي للإشارة، يتم تحويلها إلى إشارة تردد وإرسالها إلى المعالج الدقيق. بعد حساب المعالج الدقيق، يتم إخراج إشارة التحكم في التيار إلى دائرة التحكم في التيار وتحويلها إلى خرج تيار تناظري 4-20mA. في الوقت نفسه، يكون المعالج الدقيق مسؤولاً عن التفاعل والإجراءات الأخرى (العرض والإعداد). يحتاج منفذ الاتصال للاتصال الرقمي إلى منفذ خاص لشركتنا. ستقوم وحدة HART بتنفيذ اتصالات HART الخاصة بجهاز الإرسال.
طرق القياسلجهاز إرسال الضغط التفاضلي السعوي:
قياس مستوى السائل:
في قياس تدفق السائل، يجب اختراق صنابير الضغط على جانب قناة العملية لتجنب ترسب الحطام. وفي الوقت نفسه، يجب تركيب جهاز الإرسال بجانب أو أسفل صنابير الضغط، لمنع تفريغ فقاعات الهواء في قناة العملية.
الأسئلة الشائعة:
س1: هل أنت شركة تصنيع؟
ج1: نحن شركة تصنيع ولدينا أكثر من 29 عامًا من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM والتصميم المخصص.
س3: ضمان الجودة
ج3: منتجاتنا لديها ضمان محدود لمدة 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا. لا يسري هذا الضمان على أي وحدات تم تعديلها أو إساءة استخدامها أو إهمالها.
س4: الشحن والتعبئة
ج4: يتم شحن المنتجات بشكل عام عن طريق Express الدولي بما في ذلك UPS و FedEx و DHL و INT للشحن المدفوع مسبقًا، ويمكنك أيضًا استخدام حساب الشحن الخاص بك للتحصيل، والتعبئة القياسية للتصدير، بما في ذلك شهادة الفحص.
س5: اتصل بنا
أ5: لدينا فريق مبيعات نشط وذو خبرة لخدمتك بشأن المسائل الفنية وقضايا العمل. ما عليك سوى ترك رسالة لنا أو النقر فوق الخدمة عبر الإنترنت.
