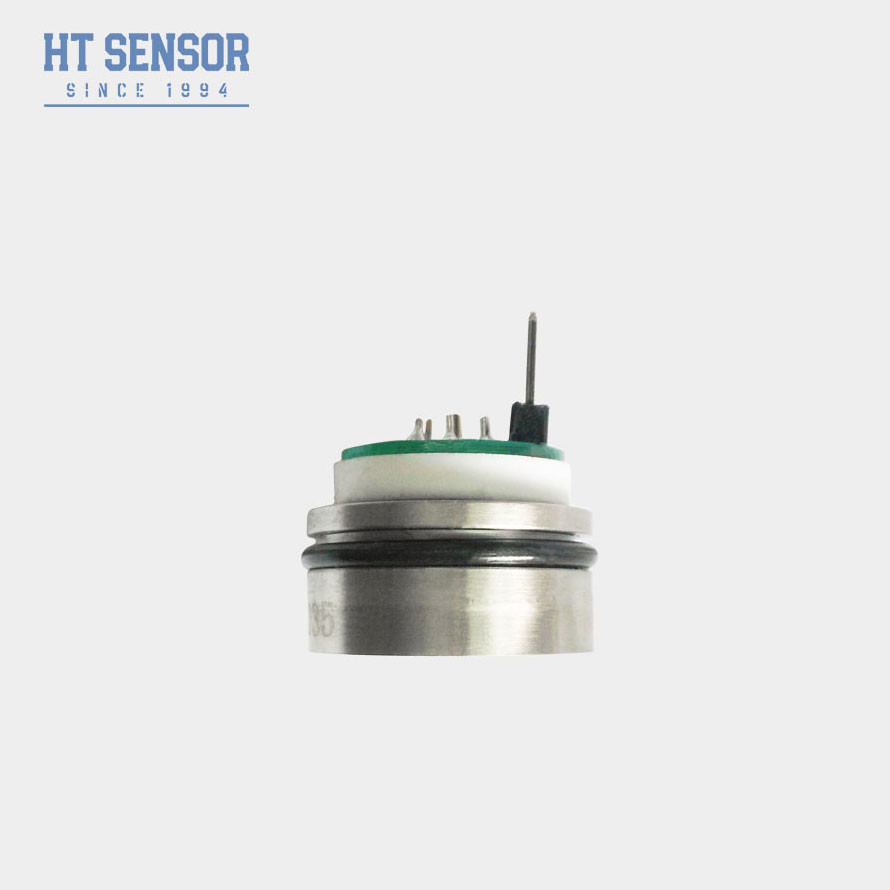

HT26V 10V جهاز استشعار ضغط السيليكون المقاوم للضغط جهاز استشعار الحجاب الحاجز
Product Details
| رقم الموديل: | HT26V | نوع إشارة الخرج: | التناظرية 10mv/V |
|---|---|---|---|
| قوة: | 5-10VDC | مادة: | الفولاذ المقاوم للصدأ |
| قياس المتوسطة: | الغاز والسائل | ديا: | 19mm |
| عالي: | تصنيع المعدات الأصلية | حزمة النقل: | كرتون |
| يكتب: | مستشعر ضغط السيليكون | التخصيص: | متاحة OEM و ODM |
| إبراز |
جهاز استشعار ضغط السيليكون الحاجز,جهاز استشعار ضغط السيليكون الصلب,جهاز استشعار الحجاب الحاجز OEM,OEM Piezoresistive Silicon Pressure Sensor,Diaphragm Sensor OEM |
||
Product Description
HT26V 10V جهاز استشعار ضغط السيليكون المقاوم للضغط جهاز استشعار الحاجز OEM
جهاز استشعار الضغط الصلب للسيليكون HT26V
إدخال جهاز استشعار الضغط من السيليكون:
جهاز استشعار ضغط السيليكون HT26V هو نوع من النوع المقاوم للضغط ، جوهره هو انتشار مكونات بلور السيليكون المستقرة للغاية.يتم نقل فرق الضغط من الوسط المقاس إلى الحاجز السيليكوني من خلال الحاجز العزلي 316L وزيت السيليكون المغلقالهياكل المخصصة مصنوعة من قطر تقليدي من 19 ملم وهي مخصصة للغاية، مع أجزاء الفولاذ المقاوم للصدأ المتاحة منخفضة إلى 7 ملم.جهاز استشعار الضغط HT26V مجهز بحلقات O، تستخدم لضغط الختم، وسهلة التثبيت.
- إمدادات الكهرباء ذات الجهد الثابت وإخراج الإشارات القياسية.
- موثوقية عالية، استقرار جيد.
- الارتفاع 7 ملم، ويمكن تخصيص مختلف الهياكل.
- مناسبة للبترول والكيمياء والمعادن والطاقة الكهربائية والهيدرولوجيا وموقع العمليات الصناعية الأخرى.
- تستخدم في صناعة السفن والطيران
- مناسبة لنظام التحكم الهيدروليكي والهوائي.
- تستخدم لتطبيقات التحكم في العملية.
- إمدادات الطاقة: ≤10VDC
- الجهد الخارجي للوضع المشترك: 50٪ من المدخل (عادة)
- عائق المدخل: 4KΩ ~ 20KΩ
- عائق الخروج:2.5KΩ~6KΩ

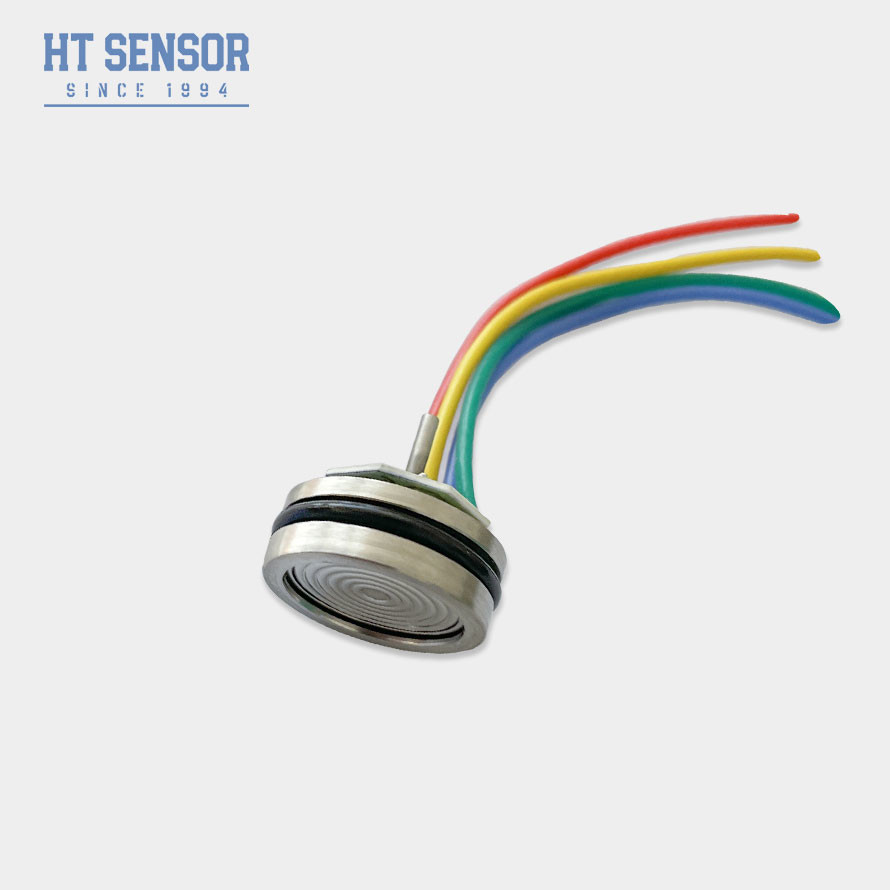

- الاتصال الكهربائي: سلك عالي درجة حرارة 100 ملم، كابل شريط و وصلات الدبوس
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS,7MPaS,10MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ± 25 | %F.S | |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.8 | ± 15 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | 3 مرات المقياس الكامل | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 25 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: الجهد الثابت 10 فولت ودرجة حرارة البيئة 25 درجة مئوية | |||||
| المخطط البناء | |
| أنبوب الضغط <3.5MPaS |
|
| عادي ≥3.5MPaS <40MPaS |
|
| الاتصال الكهربائي والتعويض |
|
| أمثلة اختيار |
| نصائح الطلب |
| الـ FQA |
.
.
| الشركة |
