HT19 انتشار السيليكون الحجاب الحاجز استشعار الضغط الأساسية 316L الفولاذ المقاوم للصدأ استشعار المستوى
Product Details
| مادة: | 316L من الفولاذ المقاوم للصدأ | نطاق دقيقة: | 10kpa |
|---|---|---|---|
| الحد الأقصى: | 60 ميجا باسكال | إمداد: | أقل من 2mA (القيمة النموذجية 0.4-1.5mA) |

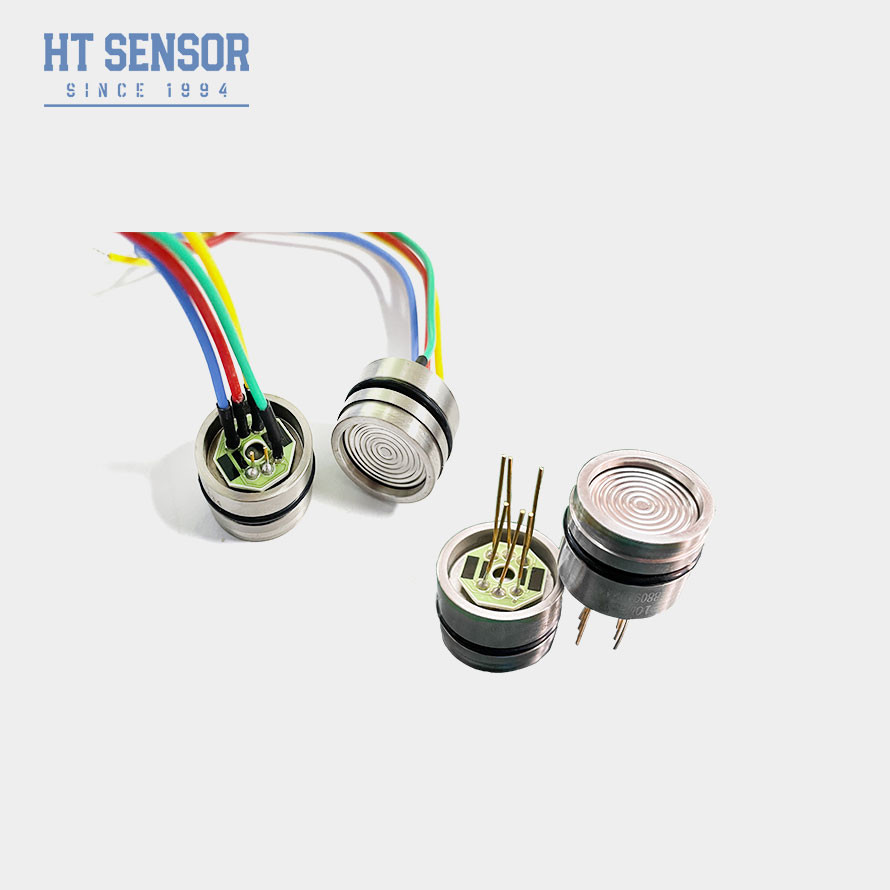

| الإخراج: | إشارة بالجهد المتوسط (0-80 ميلي فولت) | اختيار: | سلك سيليكون بأربعة ألوان |
| نموذج: | HT19 | عالي: | 12 ملم / 15 ملم |
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز السيليكوني,مستشعر الضغط 316L HT19,جهاز استشعار مستوى 316L من الفولاذ المقاوم للصدأ,316L HT19 Pressure Sensor,316L Stainless Steel Level Sensor |
||
Product Description

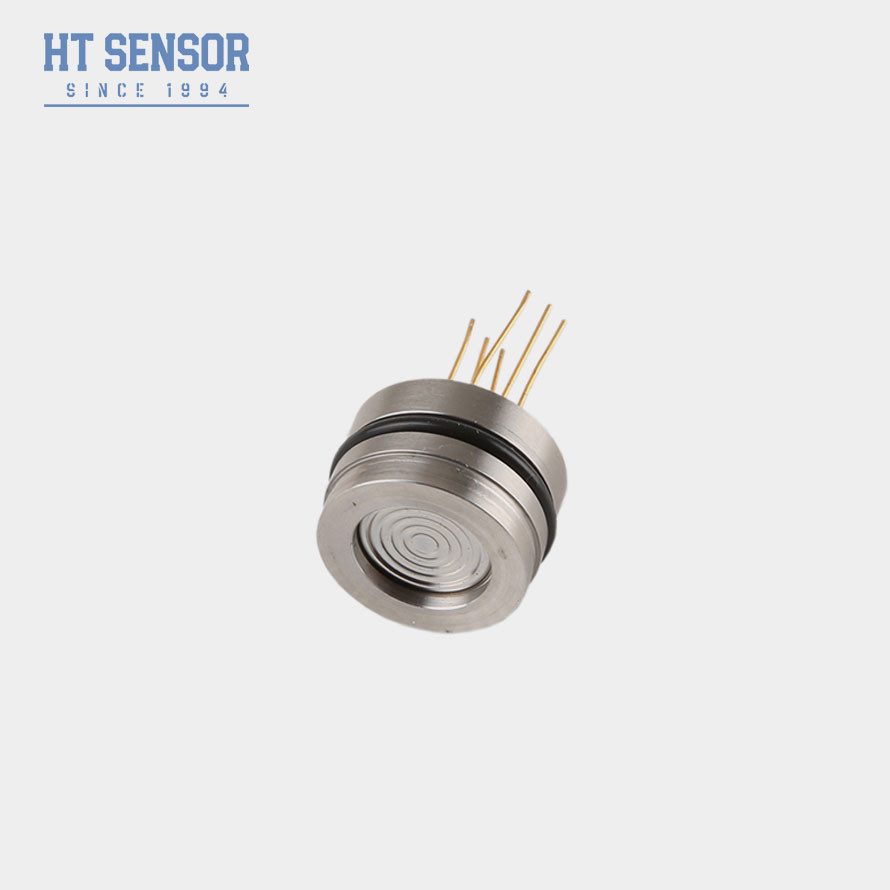

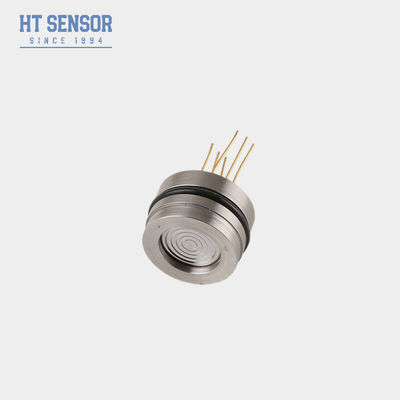

HT19 مستشعر ضغط الحجاب الحاجز السيليكوني التشتت 316L مستشعر مستوى الفولاذ المقاوم للصدأ
HT19 المقاوم للصقيعالسيليكونجهاز استشعار الضغط
إدخال جهاز استشعار ضغط من السيليكون 15 ملم:
جهاز استشعار الضغط من السيليكون الصلب HT19. مكوناته الرئيسية هي عناصر استشعار السيليكون ذات الاستقرار العالي.يستخدم حزمة الاستشعار زيت السيليكون لنقل الضغط من الحجاب الحاجز من الفولاذ المقاوم للصدأ 316L إلى عنصر الاستشعارتم استخدام التأثير المقاوم للطاقة من السيليكون المنتشر لقياس ضغط الهواء السائل.هو أكثر أجهزة استشعار السيليكون استخداما لقياس الضغط والسعر هو أيضا أرخص من أنواع أخرى.
خصائص المنتجمن أجهزة استشعار الضغط من السيليكون 15 مم:
- نطاق قياس واسع: 0 ~ 10 kpa ~ 60 mpa.
- جهاز استشعار من نوع الوقاية من السيليكون
- Full316LSS، كل التيتانيوم أو غشاء Hastelloy.
- -خاتم الحلقة
- دقة عالية واستقرار جيد.
التطبيقاتمن أجهزة استشعار الضغط من السيليكون 15 مم:
- قياس ضغط الغازات والسوائل المتوافقة مع 316L الفولاذ المقاوم للصدأ.
- حفر النفط
- المدينة لديها إمدادات مياه وتزويد بالدفء.
- نظام التحكم بالعملية
- التفتيش الجوي والبحري.
- الهيدروليكية.
الأداء الكهربائيمن أجهزة استشعار الضغط من السيليكون 15 مم:
- الإمدادات:1.5mADC
- عائق المدخل: 3KΩ ~ 6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- مقاومة العزل: ≥100MΩ / 50VDC
- الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
- متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط السيليكوني:
| المعلمات |
النطاق: 0 ~ 10KPa ، 20KPa ، 35KPa ، 100KPa ، 200KPa ، 350KPa ، 700KPa ، 1MPa ، 2MPa ،3.5 مبا، 7 مبا، 10 مبا، 20 مبا، 40 مبا، 60 مبا، 100 مبا |
|||
| نموذجي | (ماكس) | الوحدات | ||
| الضغط غير خطي |
± 0.15 |
± 0.3 | %F.S | |
| قابلية تكرار الضغط والهستيريس | 0.02 | 0.05 | %F.S | |
| الصفر الخروج | 0±1 | 0±2 | mV | |
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 كيبا | 100±10 | 100±30 | mV | |
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| ضغط الدليل | 3X النطاق المسموح به أو 120MPa ، أيهما أقل | ------- | ||
| نطاق درجة حرارة العمل | -20~80 | °C | ||
| نطاق درجة الحرارة المكافأة | 0~70، 0~50 ((المدى≤20KPa) | °C | ||
| نطاق درجة حرارة التخزين | -40~125 | °C | ||
الملاحظة:المعلم أعلاه في حالة:المصدر: 1.5mA درجة الحرارة: 25°C
البعد
| نصائح الطلب |
1في التجميع، يجب إيلاء الاهتمام إلى تنسيق حجم النواة ومحفظة جهاز الإرسال لتحقيق ضيق الهواء المطلوب.
2أثناء تجميع القشرة، تأكد من أن تكون متوازنة عمودياً وتطبيق الضغط بالتساوي لتجنب التعثر أو تلف لوحة التعويض.
3إذا كانت الوسيلة التي يتم اختبارها غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بأيديك أو بأشياء حادة لتجنب التشوه أو ثقب الحجاب الحاجز وتلف النواة.
5أبقي منفذ الضغط في قلب القياس مفتوحًا للجو لمنع الماء أو بخار الماء أو الوسائط المآكلة من دخول غرفة الضغط السلبية في قلب القياس.
6إذا كان هناك أي تغيير في دبوس، يرجى الرجوع إلى ملصق الشحن الفعلي.
