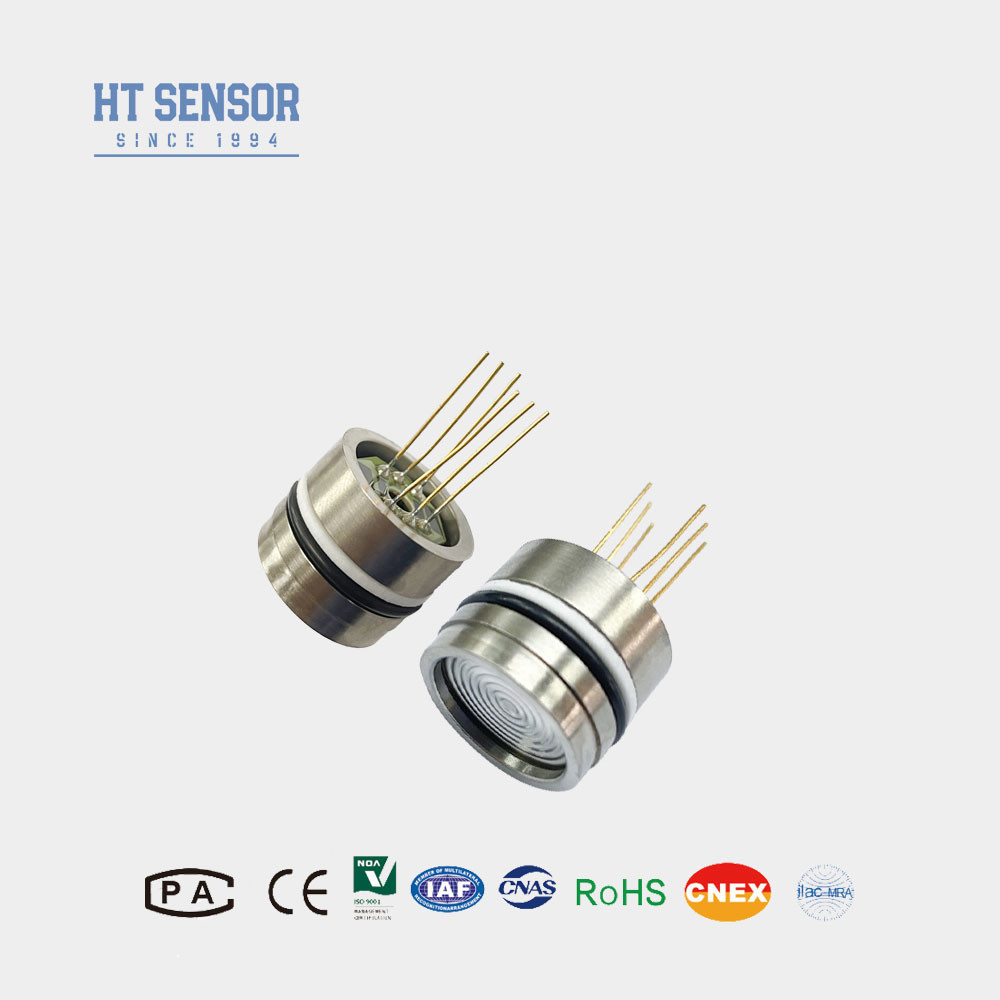

HT19F الحجاب الحاجز السيليكوني جهاز استشعار الضغط الخلية Piezoresistive جهاز استشعار الفولاذ المقاوم للصدأ
Product Details
| مادة: | 316L | نطاق دقيقة: | 10kpa |
|---|---|---|---|
| الحد الأقصى: | 60 ميجا باسكال | إمداد: | 1.5ma |

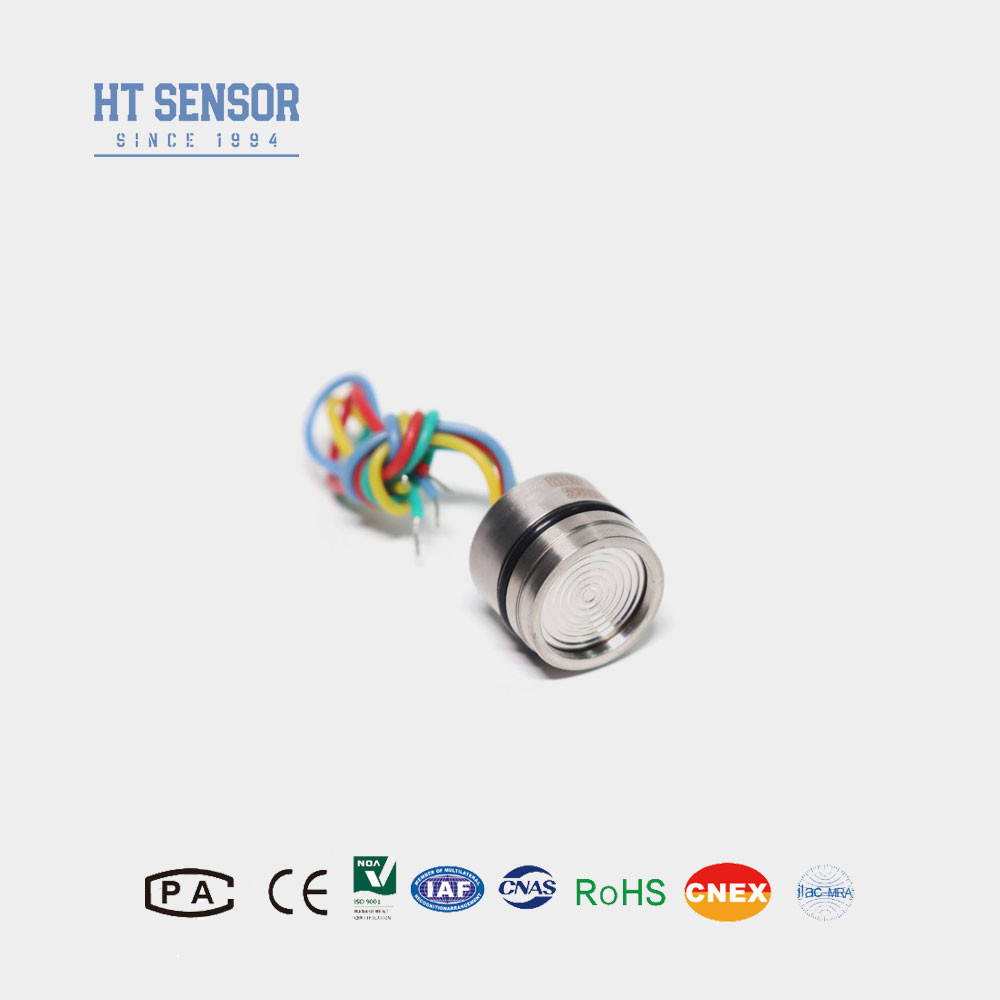

| الإخراج: | 100mv + 30mv | اختيار: | أسلاك السيليكون ذات الألوان الأربعة أو دبوس مطلي بالذهب |
| نموذج: | HT19 | عالي: | 12mm |
| زيت: | السيليكون المتداول | خيط: | لا |
| إبراز |
جهاز استشعار الضغط السيليكوني,جهاز استشعار الضغط السيليكوني من الفولاذ المقاوم للصدأ,جهاز استشعار للخلايا,Stainless Steel Diaphragm Silicon Pressure Sensor,Cell Piezoresistive Sensor |
||
Product Description
HT19F صناعة أجهزة استشعار الضغط السيليكونية
HT19F ضغط السيليكونجهاز استشعار
إدخال جهاز استشعار الضغط من السيليكون:
جهاز استشعار الضغط من السيليكون القابض للضغط HT19F، المكون الرئيسي هو عنصر استشعار السيليكون المتشتت ذو الاستقرار العالي.تغليف جهاز الاستشعار باستخدام ضغط زيت السيليكون من الحجاب الحاجز من الفولاذ المقاوم للصدأ من 316 لتر إلى عنصر الاستشعارجهاز استشعار الضغط المقاوم للضغط يستخدم رقاقة ضغط السيليكونية عالية الاستقرار الدولية المتقدمة ، عالية الدقة ، واستخدام تصميم الإجهاد المثالي للقاعدة المختلطة ، SMT ، ربط الأسلاك الذهبية ،لحام الحجاب الحاجزمع أكثر من 30 عاما من التطوير،خبرة الإنتاج والابتكار التقني، المنتجات لديها استقرار ممتاز وأداء، معترف بها على نطاق واسع من قبل المستخدمين.
خصائص المنتجمستشعر ضغط السيليكون:
- نطاق قياس واسع: 0 ~ 10KPa ~ 100Mpa
- عبارة عن عنصر استشعار من السيليكون المقاوم للضغط
- الحجاب الكامل 316LSS، التيتانيوم الكامل أو Hastelloy
- مؤخرة حلقة O
- دقة عالية واستقرار.
التطبيقات من جهاز استشعار الضغط من السيليكون:
- ضغط القياس للغاز والسائل
- استغلال النفط
- إمدادات المياه، إمدادات الحرارة للمدينة
- نظام التحكم في العملية
- مراقبة الطيران والملاحة
- الضغط الهيدروليكي
البيانات الكهربائية لجهاز استشعار الضغط من السيليكون
الإمدادات:1.5mADC
عائق المدخل: 3KΩ ~ 6KΩ
عائق الخروج:2.5KΩ~6KΩ
مقاومة العزل: ≥100MΩ / 50VDC
الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط من السيليكون
| معايير الأداء: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | ||||
| النوع | ماكس | الوحدة | |||
| خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ¢50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| درجة حرارة العمل | -20 ¢80 | °C | |||
| درجة حرارة التخزين | -40 ¢125 | °C | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | 28 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: تيار ثابت 1.5mA ودرجة حرارة محيطية 25 °C | |||||
البعد
ملاحظة:
1أثناء التجميع، والانتباه إلى تنسيق حجم النواة ومحفظة جهاز الإرسال لتحقيق ضيق الهواء المطلوبة.
2أثناء عملية تجميع السكن ، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة قيد الاختبار غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لتجنب تشوه الحجاب الحاجز أو ثقبها وتلف القلب.
5أبقي منفذ الضغط في قلب القياس مفتوحاً للجو لمنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في قلب القياس.
6إذا كان هناك أي تغيير في دبوس، يرجى الرجوع إلى الملصق على المنتج الفعلي.
