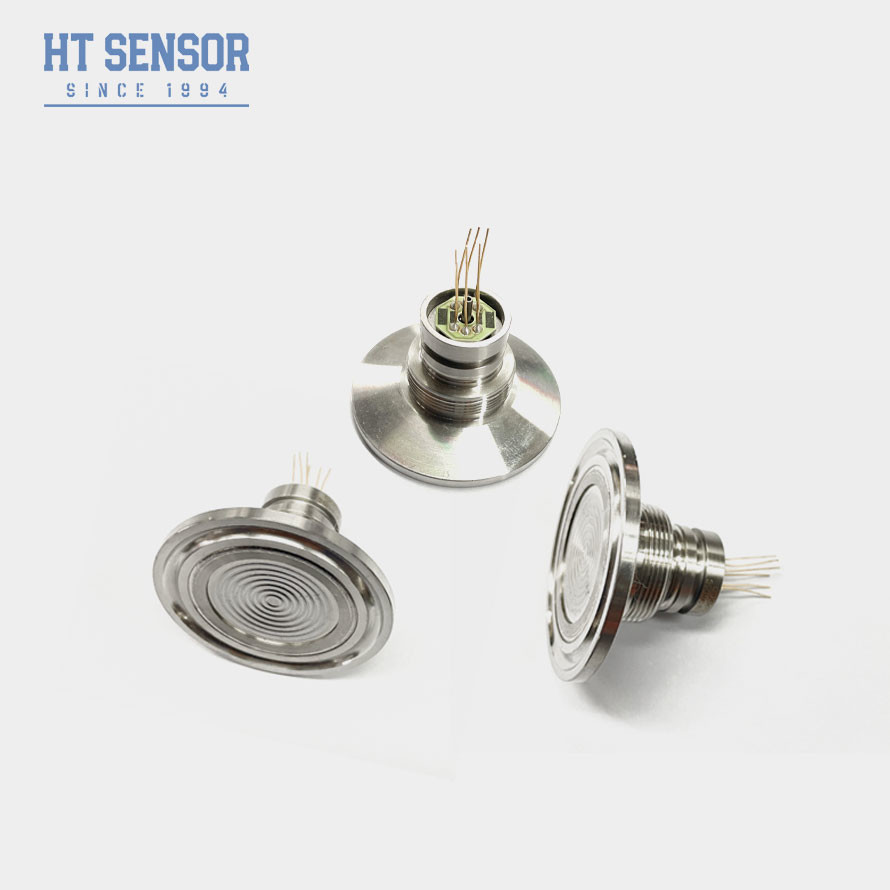

HT-IQ مشبك مستشعر مُثبّت على السطح، غشاء محكم الإغلاق، محول ضغط، مستشعر ضغط سيليكون
Product Details
| رقم الموديل: | HT-IQ | يتراوح: | 0-35 كيلو باسكال ~ 3.5 ميجا باسكال |
|---|---|---|---|
| نوع الأسلاك: | إبرات كوفار مطلية بالذهب أو 4 أسلاك | قياس المتوسطة: | الهواء والماء السائل والزيت |
| ديا: | 50.4 ملم | الإخراج: | الكهرباء النظرية 100mv + 30mv |
| قوة: | 1.5ma | يكتب: | جهاز استشعار الضغط من السيليكون المتشتت |
| مادة: | 316L من الفولاذ المقاوم للصدأ | خيط: | 50.4 ملم |
| إبراز |
جهاز الاستشعار المثبت بشدّة,عداد ضغط الحجاب الحاجز المغلق بإحكام,أجهزة استشعار مغلقة,Clamp Tightly Sealed Diaphragm Pressure Transducer,Sealed Diaphragm Flush Mounted Sensor |
||
Product Description
HT-IQ مستشعر مثبت على السطح بمشبك محكم الغلق، محول ضغط بغشاء
HT-IQ بيزوريستيف سيليكون مستشعر ضغط
مقدمة عن مستشعر الضغط السيليكوني المتدفق:
مستشعر الضغط HT - IQ هو نوع من مستشعرات الضغط بغشاء السيليكون المنتشر المتدفق. يستخدم مستشعر ضغط المشبك تقنية ملء زيت السيليكون القابل للتصرف. يشعر الغشاء بالضغط عن طريق زيت السيليكون الذي يتم تمريره إلى الشريحة، وستصحح دائرة التعويض إشارات كهربائية خطية لإشارة الضغط. يتم إحكام إغلاق البطاقة لمنع التقشر وغير الصحية والالتصاق. يستخدم على نطاق واسع في صناعات الأغذية والأدوية والنبيذ والصحة الأخرى، وعادة ما يكون مناسبًا لقياس الوسائط التي قد تكون ملوثة. هيكل تثبيت الغشاء المسطح، سهل التركيب والفك، سهل التنظيف.
ميزات المنتج لمستشعر الضغط السيليكوني المتدفق:
- التكنولوجيا المتقدمة وتغليف علبة الفولاذ المقاوم للصدأ 316L.
- تعويض درجة الحرارة وتصحيح الصفر عن طريق دائرة الفيلم السميك.
- موثوقية ومتانة وثبات ممتاز.
- هيكل غشاء الشطف لسهولة التنظيف.
- مزود الطاقة: ≤2mA DC (نموذجي 1.5mA DC)
- معاوقة الإدخال : 2.5KΩ~6KΩ
- معاوقة الإخراج: 2.5KΩ~6KΩ
- التوصيل الكهربائي: دبابيس Kovar المطلية بالذهب أو أسلاك ذات درجة حرارة عالية 100 مم.
| معلمات الأداء لمستشعر الضغط السيليكوني المنتشر المتدفق: | |||||
| نطاق القياس | مقياس (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| مطلق (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| مختوم (S) | 3500KPaS | ||||
| نموذجي | الحد الأقصى | الوحدة | |||
| عدم الخطية | ±0.15 | ±0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| تباعد | 0.05 | 0.1 | %F.S | ||
| إخراج إزاحة الصفر | 0±1 | 0±2 | mV | ||
| إخراج النطاق الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| انجراف درجة حرارة إزاحة الصفر | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| انجراف درجة حرارة النطاق الكامل | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| درجة حرارة التعويض. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| درجة حرارة التشغيل | -20~80 | ºC | |||
| درجة حرارة التخزين | -40~125 | ºC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 120 ميجا باسكال | ||||
| ضغط الانفجار | 5X النطاق الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 % | F.S/سنة | |||
| مادة الغشاء | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| صدمة | 100 جرام، 11 مللي ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| حلقة مانعة للتسرب O | مطاط النتريل أو المطاط الفلوري | ||||
| وسيط التعبئة | زيت السيليكون | ||||
| الوزن | ~200g | ||||
| يتم اختبار المعلمات في ظل الظروف التالية: 1.5mA @25°C | |||||
| بناء الخطوط العريضة | |
| البعد |
|
| التوصيل الكهربائي والتعويض |
|
| أمثلة الاختيار |
| نصائح الطلب |
2. أثناء عملية تجميع الغلاف، تأكد من أنه محاذيًا رأسيًا وقم بتطبيق ضغط متساوٍ لتجنب التشويش أو إتلاف لوحة التعويض.
3. إذا كانت الوسيلة قيد الاختبار غير متوافقة مع غشاء النواة ومواد الغلاف (316L)، فيجب تقديم تعليمات خاصة عند تقديم الطلب.
4. تجنب الضغط على غشاء المستشعر باليد أو الأشياء الحادة لتجنب تشوه أو ثقب الغشاء وإتلاف النواة.
5. حافظ على منفذ الضغط الخاص بنواة المقياس مفتوحًا على الغلاف الجوي لمنع دخول الماء أو بخار الماء أو الوسائط المسببة للتآكل إلى غرفة الضغط السلبي لنواة المقياس.
6. إذا كان هناك أي تغيير في الدبوس، فيرجى الرجوع إلى الملصق الموجود على المنتج الفعلي.
| الشركة |
| الأسئلة الشائعة |
.
.
