BP93420I ناقل الضغط الحساس من الفولاذ المقاوم للصدأ 0.5 - 4.5VDC
Product Details
| رقم الطراز: | BP93420-I | القوة: | 5 فولت تيار مستمر/24 فولت تيار مستمر |
|---|---|---|---|
| الناتج: | 0.5-4.5VDC /4-20mA /0-10VDC وهكذا | استقرار على المدى الطويل: | +-0.15%F.S/عام ((النوع) |
| مواد الإسكان: | 316L. أو 304SS | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| العلامة التجارية: | HTsensor | كابل: | بدون |
| درجة الدقة: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> | نطاق الضغط: | -100kpa~0a...100MPa |
| إبراز |
مستشعر الضغط من الفولاذ المقاوم للصدأ 316L,محول ضغط من الفولاذ المقاوم للصدأ 4.5VDC,نوع المقياس مستشعر جهاز نقل الضغط,Stainless Steel Pressure Transducer 4.5VDC,Gauge Type Pressure Transmitter Sensor |
||
Product Description

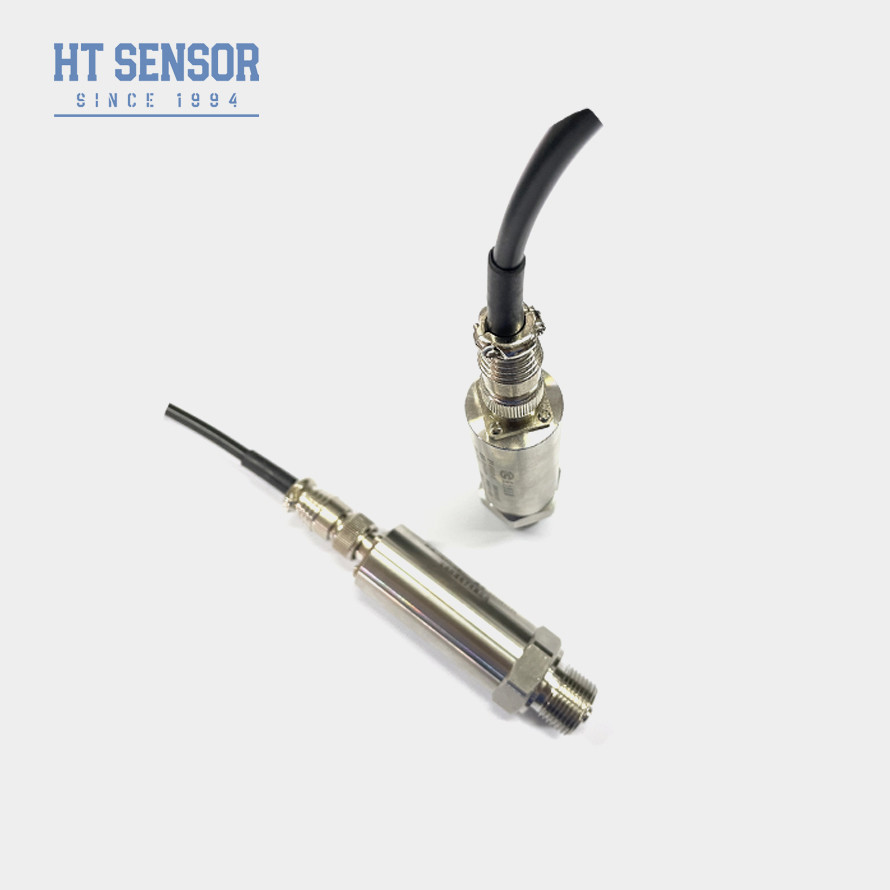

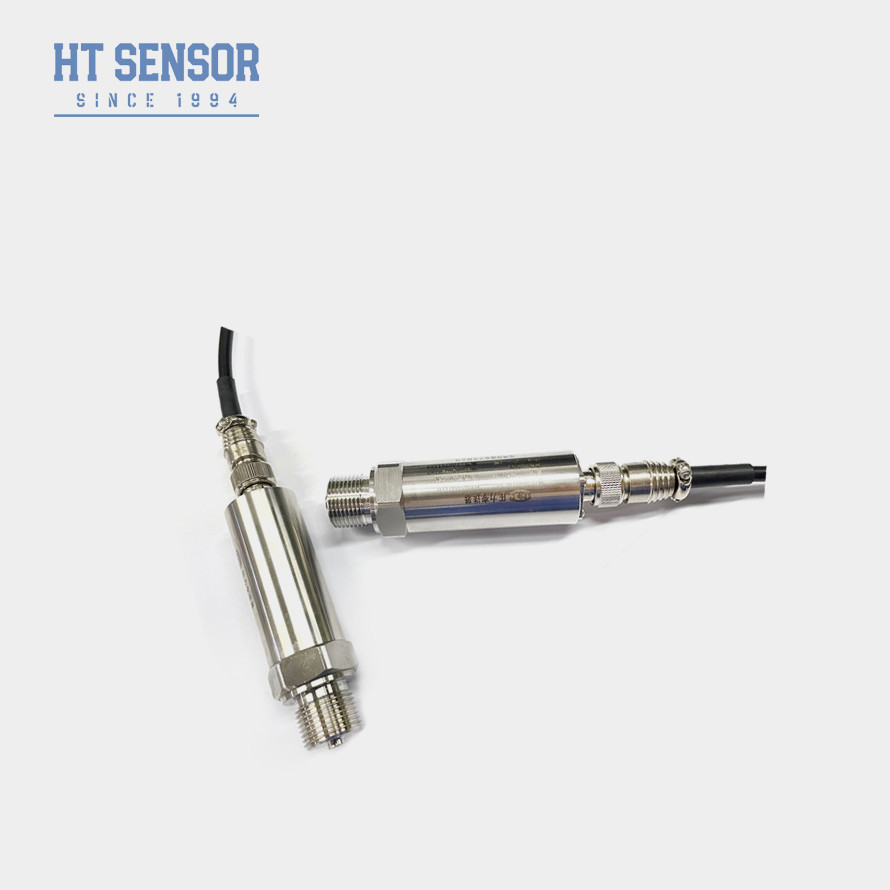

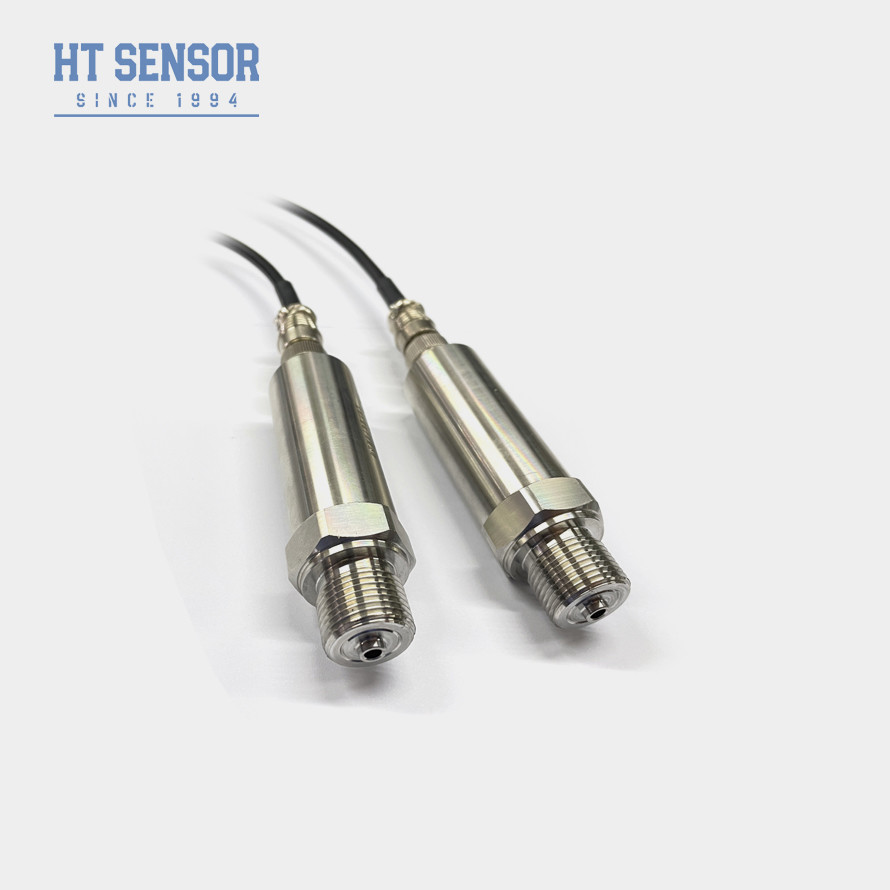

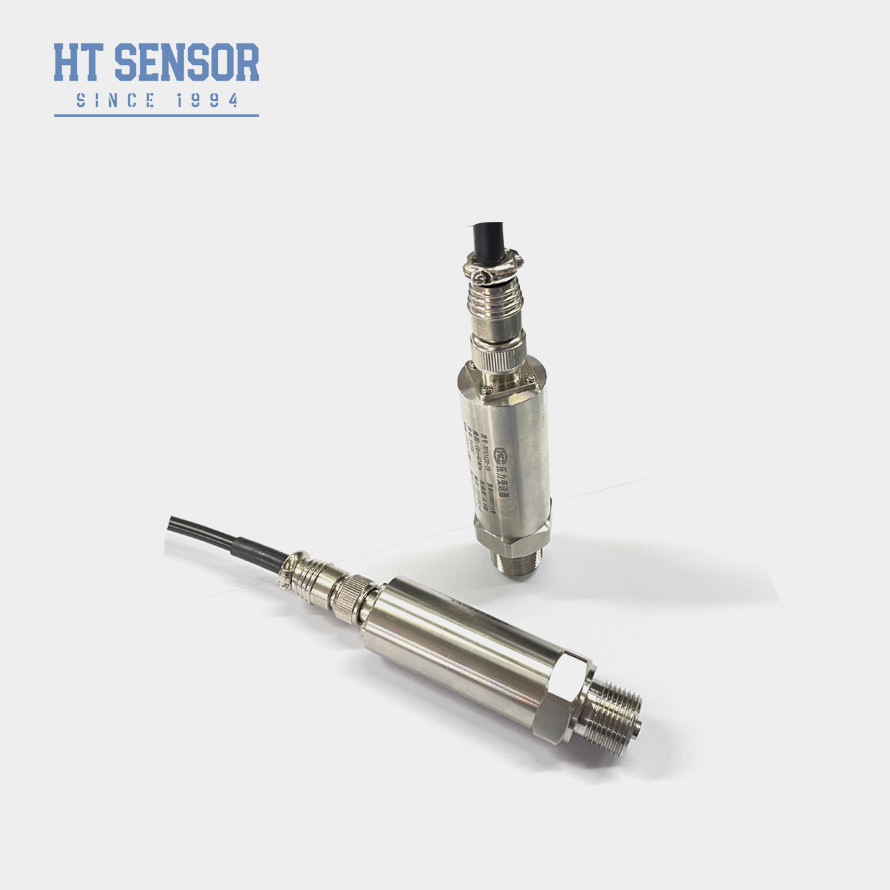

BP93420I ناقل الضغط من الفولاذ المقاوم للصدأ محول 0.5-4.5VDC
جهاز استشعار ضغط BP93420I
إدخال مستشعر جهاز نقل الضغط:
جهاز استشعار نقل الضغط BP93420I يستخدم شريحة السيليكون المنتشرة من سلسلة HT كعنصر قياس إشارة رئيسي. يتم نقل الضغط إلى الشريحة من خلال الحجاب الحاجز وزيت السيليكون ،والشريحة تصدر إشارة mv بعد الشعور بالضغط، ومن ثم يحولها إلى إشارة إشارة كهربائية قياسية متاحة مثل 4-20mA من خلال PCB ، بحيث يحصل على تغيير قيمة الضغط من خلال تغيير التيار.تستخدم على نطاق واسع في مختلف الصناعات.
| معايير الأداء لمستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
خصائص المنتجمن جهاز استشعار نقل الضغط:
- يحتوي جهاز نقل الضغط على نطاق قياس واسع ، وهيكل من الفولاذ المقاوم للصدأ ، وخيارات مختلفة لواجهة الضغط لتلبية احتياجات التطبيق المختلفة.
- تصميمه المدمج وخفيف الوزن يسمح بسهولة التثبيت والتكامل في البيئات ذات المساحة المحدودة.
- مع الدقة العالية وبنية الفولاذ المقاوم للصدأ بالكامل، هذا جهاز نقل الضغط يضمن قياسات الضغط الدقيقة والموثوقة.
التطبيقاتمن جهاز استشعار نقل الضغط:
1تم تصميم جهاز نقل الضغط لقياس دقيق للغازات والسوائل متوافق مع الفولاذ المقاوم للصدأ ويتم تصنيعه من الفولاذ المقاوم للصدأ 316L لزيادة المتانة والموثوقية.
2يستخدم على نطاق واسع في الصناعات البحرية والفضاء، حيث قياس الضغط الدقيق أمر ضروري للسلامة والأداء.
3بالإضافة إلى البحرية والطيران، هذا جهاز نقل الضغط يستخدم أيضا على نطاق واسع في مجموعة متنوعة من العمليات الميدانية الصناعية، بما في ذلك البترول والكيمياء والمعادن،توليد الكهرباء والهيدرولوجيا.
4كما يستخدم عادة في أنظمة التحكم الهيدروليكية والهوائية لتوفير استشعار دقيق للضغط لتشغيل النظام بكفاءة.
| نصائح الطلب من جهاز استشعار الضغط |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع أجزاء الاتصال بالمنتج.2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موطنين بشكل موثوق به.
4. لا يوجد كابل افتراضي. إذا لزم الأمر، يمكنك التواصل مسبقاً. هناك ثلاثة أنواع من المواد للاختيار من بينها. إذا كنت بحاجة إلى مادة كابل مختلفة،يرجى تحديده في نموذج الطلب.
5في حالة متطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب لجهاز استشعار ضغط | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
أ:تحتوي منتجاتنا على ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
