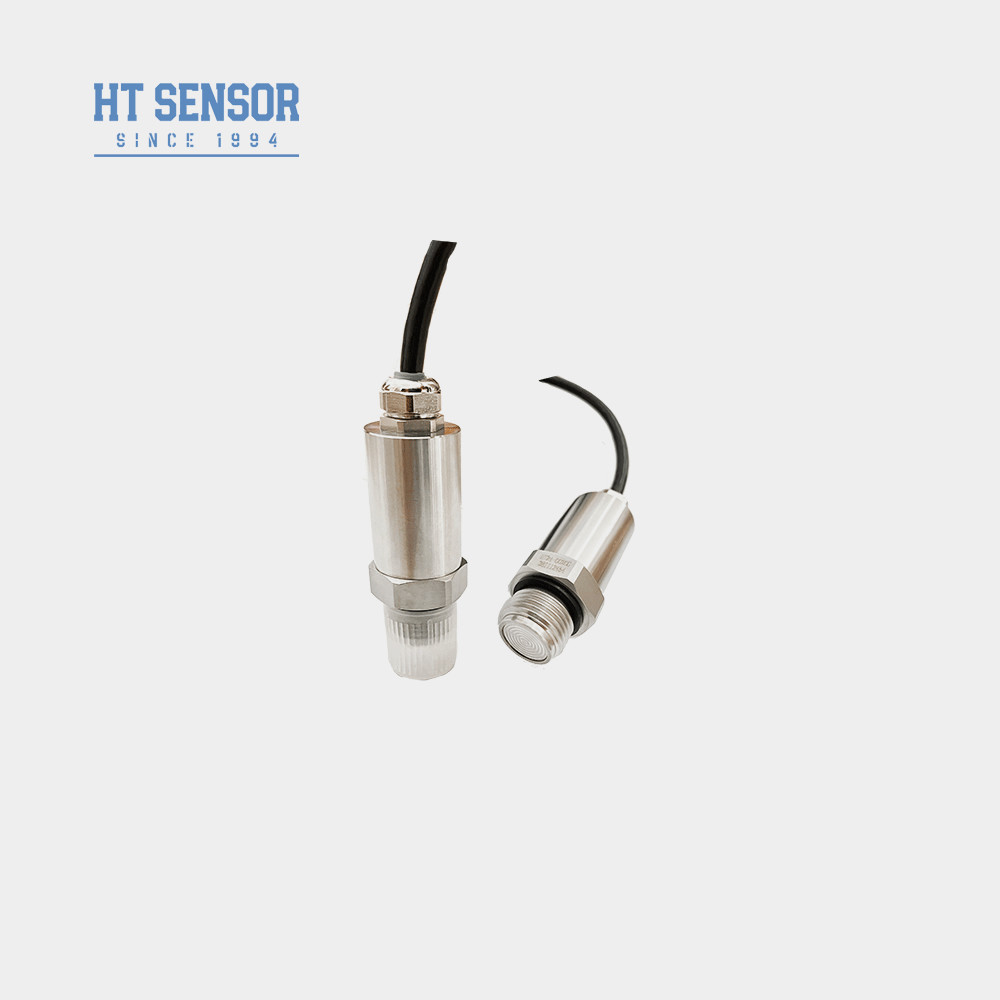

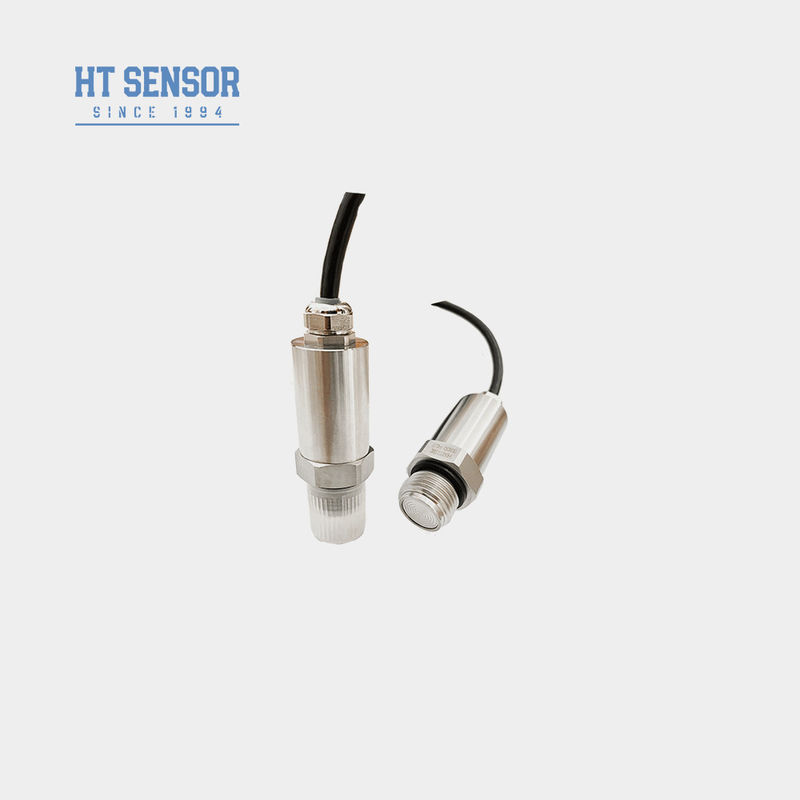

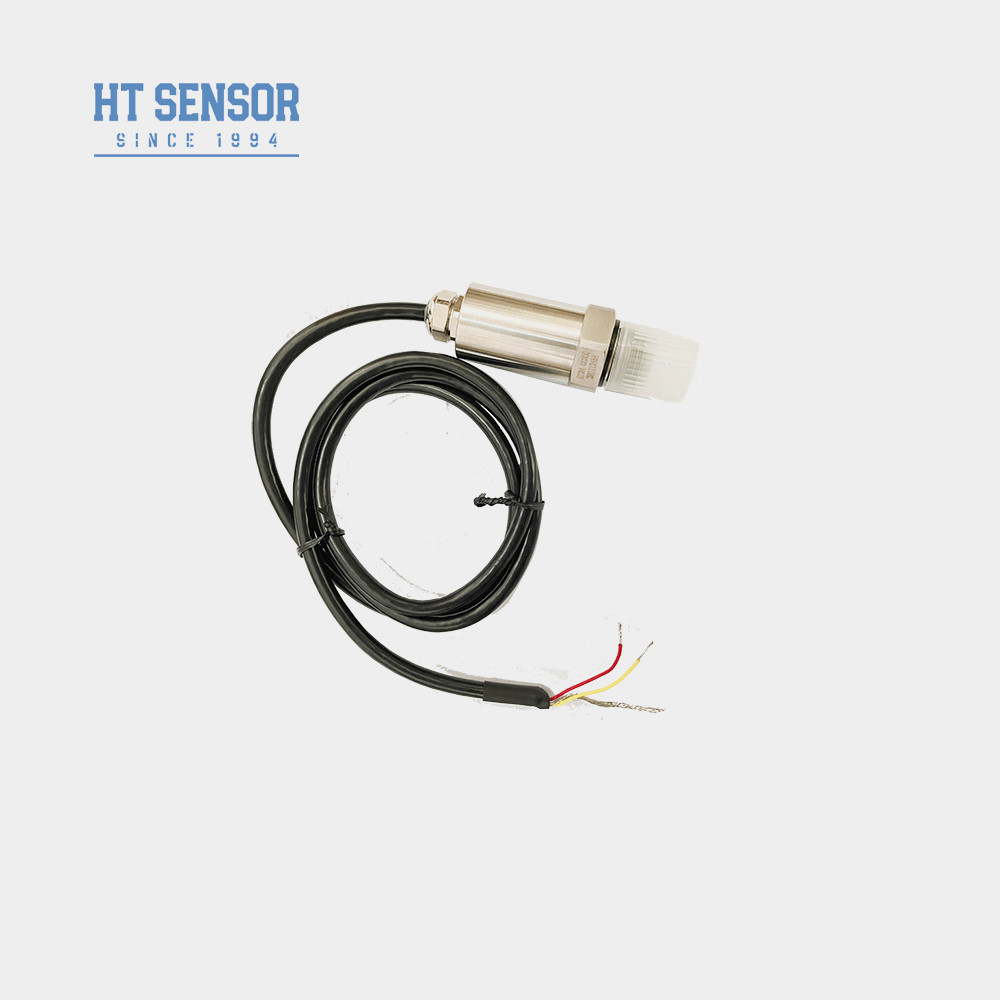

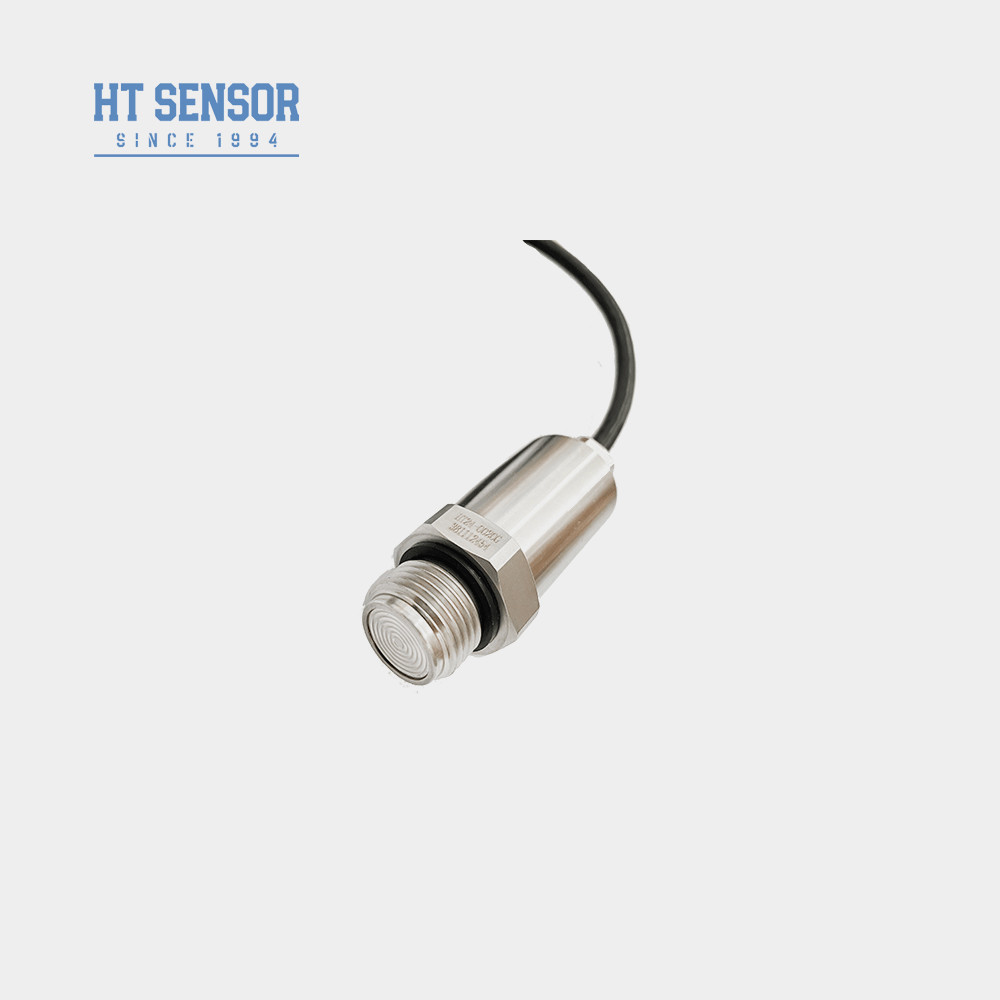

BPHT24 ضغط الحجاب الحاجز الضغط المحول مستشعر الضغط من الفولاذ المقاوم للصدأ 4-20mA
Product Details
| رقم الطراز: | بي بي اتش تي24 | النطاق: | 0-10kpa~35Mpa |
|---|---|---|---|
| القوة: | 24VDC | الناتج: | 4-20mA /0-10VDC وهلم جرا |
| خيط: | G1/2 1/2NPT وهكذا | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| النوع: | جهاز استشعار ضغط الحجاب الحاجز | وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك |
| إبراز |
جهاز تحويل ضغط الحجاب الحاجز BPHT24,محول ضغط الحجاب الحاجز 4-20mA,جهاز استشعار الضغط من الفولاذ المقاوم للصدأ 4-20mA,Flush Diaphragm Pressure Transducer 4-20mA,Stainless Steel Pressure Sensor 4-20mA |
||
Product Description
4-20mA BPHT24 جهاز استشعار ناقل الضغط مع هيكل من الفولاذ المقاوم للصدأ بالكامل
جهاز نقل الضغط BPHT24
إدخال ضغط الحجاب الحاجز:
جهاز إرسال ضغط الحجاب الحاجز BPHT24جهاز استشعارمع تصميمه المتداخل وبنية الفيلم المسطح، يقدم جهاز نقل الضغط سهولة التثبيت وقدرات استشعار الضغط الدقيقة.يستخدم عادة في أنظمة الأتمتة لتحويل إشارات الضغط إلى مخرجات كهربائية، مما يسمح بالسيطرة والرصد الفعالين.
خصائص المنتجمن جهاز استشعار ضغط الحجاب الحاجز:
1خيارات مختلفة لجهاز التواصل الضغط
2مصممة للتطبيقات الصحية لمنع التوسع المتوسط
3دقة عالية مع هيكل الفولاذ المقاوم للصدأ بالكامل
4من السهل تنظيفه
التطبيقاتمن جهاز استشعار ضغط الحجاب الحاجز:
- هذا المنتج مصمم لقياس الغازات والسوائل غير السامة باستخدام مادة 316L.
- وهي مناسبة بشكل خاص للتطبيقات في الصناعات الحماية للبيئة والكيميائية.
- المنتج يستخدم على نطاق واسع في الصناعات البحرية والطيران بسبب موثوقيته عالية ودقة.
- وبالإضافة إلى ذلك، يعد جهاز نقل الضغط هذا مثاليًا للاستخدام في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية حيث تكون الدقة والنظافة من الأمور الأكثر أهمية.
| معايير الأداءمن جهاز استشعار ضغط الحجاب الحاجز | |
| نطاق القياس | 0~35Kpa...~20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.15 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |

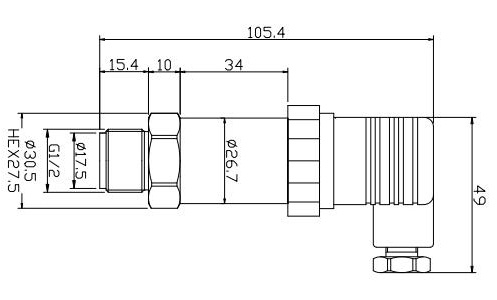

| المخطط البناءمن جهاز استشعار ضغط الحجاب الحاجز | |
| البعد | |
| نصائح الطلب |
- يرجى التأكد من أن الوسط المختبر متوافق مع الجزء الذي يلامس المنتج قبل إجراء اختيار.
- لاحظ أن المنتجات المقاومة للانفجار لا تأتي مع رؤوس العرض الرقمي عند وضع الطلب.
- عند طلب جهاز إرسال مع رأس عرض LCD أو LED ، تأكد من أن مصدر الطاقة ليس أقل من 20VDC.
- من أجل التشغيل الموثوق به ، يوصى بتثبيت أجهزة حماية من البرق في الميدان وضمان الترسيم السليم للمنتج وإمدادات الطاقة.
- نطاق درجة حرارة التشغيل المسموح به لخاتم O من المطاط الفلوريني هو من -20 درجة مئوية إلى 250 درجة مئوية. إذا كانت درجة حرارة التشغيل أقل من -20 درجة مئوية، يرجى اختيار حلقة O من EPDM.
- طول الكابل الافتراضي هو 1.5m ، وهناك ثلاثة مواد كابل للاختيار من بينها. إذا لم يتم إعطاء تعليمات خاصة ، فسيتم استخدام مواد كابل البولي إيثيلين.إذا كنت بحاجة إلى مادة مختلفة من الكابلات، من فضلك حددها في الترتيب
- إذا كانت هناك متطلبات خاصة مثل الاهتزاز القوي ، أو قوة الاصطدام الفوري ، أو التداخل الكهرومغناطيسي أو الراديوي القوي ، فيرجى إبلاغنا وإشارة ذلك في الطلب.
| دليل الطلبمن جهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| T | ناقل الضغط المقاوم لدرجات الحرارة العالية | |||||||
| نطاق القياس | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
س1: هل أنت شركة تصنيع؟
ج1: نعم، نحن شركة تصنيع مع أكثر من 29 عاما من الخبرة.
Q2: المنتجات المخصصة
ج2: نحن نقدم خدمات OEM و Custom-Design لتلبية متطلباتك المحددة.
السؤال 3: ضمان الجودة
ج3: تأتي منتجاتنا مع ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي.نحن نقدم استبدال مجاني أو إصلاح المنتجات المعيبة خلال فترة الضمان هذهيرجى ملاحظة أن هذا الضمان لا يغطي أي وحدات تم تعديلها أو سوء استخدامها أو إهمالها.
السؤال 4: الشحن والتعبئة
ج4: نحن عادةً ما نرسل منتجاتنا باستخدام الخدمات السريعة الدولية مثل UPS و FedEx و DHL و INT. الشحن مدفوع مسبقًا ، ولكن يمكننا أيضًا استخدام حساب الشحن الخاص بك لجمعها.منتجاتنا معبأة وفقا لمتطلبات التعبئة والتغليف الصادرة القياسية وتشمل شهادة التفتيش.
س5: اتصل بنا
ج5: فريق المبيعات الخاص بنا مستعد لمساعدتك في أي استفسارات فنية أو تجارية. يمكنك ترك رسالة لنا أو النقر على خيار الخدمة عبر الإنترنت للاتصال بنا.
